 概述 |
| 本产品采用全隔离技术,可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能；具备RS485接口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。 | |
|

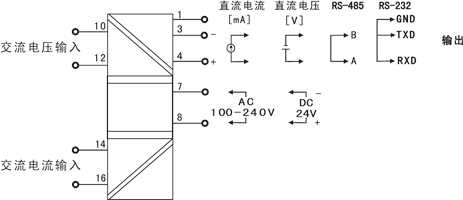

接线图 |
|
|
|

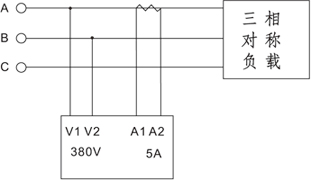

 三相平衡负载测量时，接线方法如下：
|
|
|
|

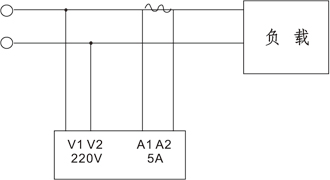

单相负载测量时，接线方法如下： |
|
|
|

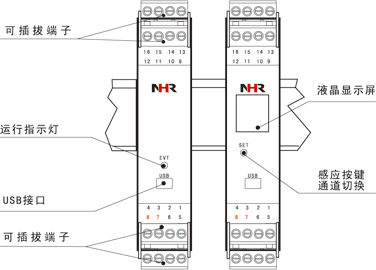

结构外型图 |
|

|
|
技术参数 |
| 输入 |
| 输入信号 |
交流0～600V输入,600V以上由电压互感器转换为满量程为100V的电压输入 |
| |
交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 |
| 输出 |
| 输出信号 |
4-20mA,0-10mA,0-20mA,1-5V,0-5V |
| 输出负载 |
电流型≤500Ω,电压型≥250KΩ |
| 通讯 |
MODBUS-RTU协议,RS-485传输距离≤1000米,RS-232传输距离≤10米 |
| 电源 |
| 电源 |
DC24V(±10%)，AC100-265V 50-60Hz |
| 功耗 |
≤5W |
| 其它参数 |
耐压强度
(输入/输出/通讯之间) |
≥1000V.AC 1分钟 |
绝缘阻抗
(输入/输出/通讯之间) |
≥100MΩ |
| 工作温度 |
0～50℃ |
| 相对湿度 |
≤85%RH |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
22.5*110*115mm(宽*高*深) |
| 测量精度 |
0.3%FS±1字 |
| 响应时间 |
≤1S |
| 重量 |
约150克 | |
|
仪表选型 |
| |
|
6 |
|
7 |
|
8 |
|
9 |
| D4系列智能电量变送器 NHR-D4 |
- |
□ |
|
□ |
- |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
↓
X
Y |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 6 |
<显示方式> |
|
| 无显示 |
| 液晶显示 |
| 7 |
<输入类型>(从列表中选择代码) |
|
|
| 代码 |
类型 |
| A |
交流电流 |
| V |
交流电压 |
| COS |
功率因素 |
| HZ |
工频周波 |
| W0 |
无功功率 |
| W1 |
单相功率 |
| W2 |
三相平衡功率 |
| 8 |
<输出> |
|
|
| 代码 |
类型 |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| D1 |
RS-485通讯(Modbus) |
| D2 |
RS-232通讯(Modbus) |
| 9 |
<电源> |
|
|
| AC100-265V 50-60Hz |
| DC24V（±10%） | |
|
型号举例：NHR-D4-Y-A-0-D(A/0-5A)
智能电量变送器带液晶显示，输入信号为0-5A，输出信号为4-20mA，供电电源为DC24V。
备注：订货时请在选型后标注输入量程范围；特殊功能可订制。
