 双通道。
直流电压、电流，热电阻，热电偶，毫伏输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.1%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。 | |
|
 概述
|
|
将输入信号进行数学运算(加减,乘除)后,转换为隔离的模拟量信号输出,经过隔离传送,转换成所需的信号给其它仪表.可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。 |
|

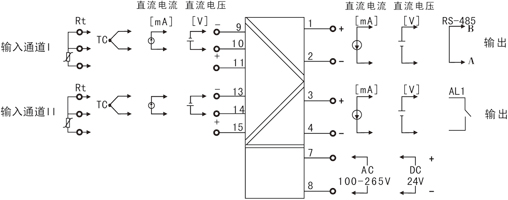

接线图 |
|
|
|
结构外型图 |
|

|
|
技术参数 |
| 输入 |
| 输入信号 |
直流电压、电流、热电阻、热电偶、毫伏(订货时确定或配置编程器自行编程) |
| 输入阻抗 |
电流阻抗≤160Ω,电压阻抗≥250KΩ |
| 最大输入电流/电压 |
≤30mA/≤7V |
| 输出 |
| 输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 |
电流型≤500Ω，电压型≥250KΩ(需要更高负载能力时，请在订货时说明) |
| 报警输出 |
继电器.容量：DC30V/2A，AC125V/0.6A |
| 通讯 |
MODBUS-RTU协议，RS-485传输距离≤1000米。 |
| 电源 |
| 工作电压 |
DC24V(±10%)，AC100-265V 50-60Hz |
| 功耗 |
DC24V功耗:≤1.5W, AC100-265V功耗:≤2W |
| 其它参数 |
绝缘强度
(输入/输出/电源之间) |
2500Vrms (1 min，无火花) |
| 工作温度 |
0～50℃ |
| 相对湿度 |
≤85%RH |
| 温度漂移 |
50ppm/℃ |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
22.5*110*115mm(宽*高*深) |
| 测量精度 |
0.2%FS±1字 |
| 响应时间 |
≤1S |
| 重量 |
约150克 | |
|
仪表选型 |
| |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
| M4 系列智能数学运算器 NHR-M46 |
- |
□ |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7 |
<运算功能> |
|
| A:加法运算 B:减法运算 |
| C:乘法运算 D:除法运算 |
| 8/9 |
<输入> |
|
|
| 通道I/通道II(从列表中选择代码) |
| 代码 |
类型 |
| 00 |
热电偶B（400～1800℃） |
| 01 |
热电偶S（0～1600℃） |
| 02 |
热电偶K（0～1300℃） |
| 03 |
热电偶E（0～1000℃） |
| 04 |
热电偶T（-200.0～400.0℃） |
| 05 |
热电偶J（0～1200℃） |
| 06 |
热电偶R（0～1600℃） |
| 07 |
热电偶N（0～1300℃） |
| 08 |
热电偶F2（700～2000℃）（不可切换） |
| 09 |
热电偶Wre3-25（0～2300℃） |
| 10 |
热电偶Wre5-26（0～2300℃）（不可切换） |
| 11 |
热电阻Cu50（-50.0～150.0℃） |
| 12 |
热电阻Cu53(-50.0～150.0℃）（不可切换） |
| 13 |
热电阻Cu100（-50.0～150.0℃） |
| 14 |
热电阻Pt100（-200.0～650.0℃） |
| 15 |
热电阻BA1（-200.0～600.0℃） |
| 16 |
热电阻BA2（-200.0～600.0℃） |
| 17 |
0～400Ω线性电阻 |
| 18 |
0-350Ω远传电阻 全量程（不可切换） |
| 19 |
30-350Ω远传电阻 全量程 |
| 20 |
0-20mV |
| 21 |
0-40mV（不可切换） |
| 22 |
0-100mV |
| 23 |
-20-20mV（不可切换） |
| 24 |
-100-100mV（不可切换） |
| 25 |
0-20mA |
| 26 |
0-10mA |
| 27 |
4-20mA |
| 28 |
0-5V |
| 29 |
1-5V |
| 30 |
-5-5V |
| 31 |
0-10V（不可切换） |
| 32 |
0-10mA开方 |
| 33 |
4-20mA开方 |
| 34 |
0-5V开方 |
| 35 |
1-5V开方 |
| 10/11 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
代码 |
类型 |
| X |
无输出 |
4 |
0-20mA |
| 0 |
4-20mA |
5 |
0-10V(不可切换) |
| 1 |
1-5V |
K1 |
继电器接点(仅限于输出II） |
| 2 |
0-10mA |
D1 |
RS-485通迅(仅限于输出I) |
| 3 |
0-5V |
|
(Modbus) |
| 12 |
<电源> |
|
|
| AC100-265V 50-60Hz |
| DC24V | |
|
型号举例：NHR-M46-A-28/28-3/3-A(0-5V/0～1000)
四端子智能加法运算器，双路输入信号为0-5V，双路输出信号为0-5V，供电电源为AC100-265V，输入量程范围为0～1000。(注：订货时请在选型后标注输入量程范围。特殊功能可订制) | |
| |
