产品名称：
|
虹润 NHR-M41智能电压/电流变送器
|
|
型 号：
|
NHR-M41
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|
|
|
|
|
 |
 单通道、双通道。
直流电压、电流输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.1%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。 | |
|
 概述
|
|
将直流电压或电流信号经过隔离传送,转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。 |
|

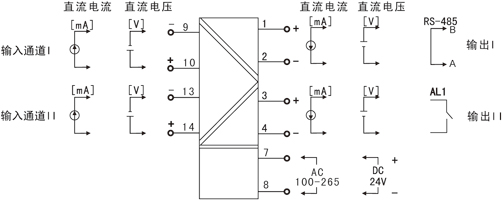

接线图 |
|
|
|
结构外型图 |
|

|
|
技术参数 |
| 输入 |
| 输入信号 |
直流电压、电流(订货时确定或配置编程器自行编程) |
| 输入阻抗 |
电流阻抗≤160Ω,电压阻抗≥250KΩ |
| 输入最大电流/电压 |
≤30mA/≤7V |
| 输出 |
| 输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 |
电流型≤500Ω，电压型≥250KΩ(需要更高负载能力时，请在订货时说明) |
| 继电器 |
容量：DC30V/2A，AC125V/0.6A |
| 通讯 |
MODBUS-RTU协议,RS-485传输距离≤1000米。 |
| 电源 |
| 电源 |
DC24V(±10%),AC100-265V 50-60Hz |
| 功耗 |
DC24V功耗:≤1.5W, AC100-265V功耗:≤2W |
| 其它参数 |
绝缘强度
(输入/输出/电源之间) |
2500Vrms (1 min，无火花) |
| 工作温度 |
0～50℃ |
| 相对湿度 |
≤85%RH |
| 温度漂移 |
50ppm |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
22.5*110*115mm(宽*高*深) |
| 测量精度 |
0.2%FS±1字 |
| 响应时间 |
≤1S |
| 重量 |
约150克 | |
|
仪表选型 |
| |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
| M4 系列智能电压/电流变送器 NHR-M41 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□ |
/
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7/8 |
<测量值输入> |
|
| 通道I/通道II(从列表中选择代码) |
| 代码 |
类型 |
代码 |
类型 |
| 25 |
0-20mA |
31 |
0-10V(不可切换) |
| 26 |
0-10mA |
32 |
0-10mA开方 |
| 27 |
4-20mA |
33 |
4-20mA开方 |
| 28 |
0-5V |
34 |
0-5V开方 |
| 29 |
1-5V |
35 |
1-5V开方 |
| 30 |
-5V-5V |
X |
通道II无输入时选择 |
| 9/10 |
<输出> |
|
|
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
代码 |
类型 |
| X |
无输出 |
4 |
0-20mA |
| 0 |
4-20mA |
5 |
0-10V(不可切换) |
| 1 |
1-5V |
K1 |
继电器接点(仅限于输出II） |
| 2 |
0-10mA |
D1 |
RS-485通迅(仅限于输出I) |
| 3 |
0-5V |
|
(Modbus) |
| 11 |
<电源> |
|
|
| AC100-265V 50-60Hz |
| DC24V | |
|
型号举例：NHR-M41-27/27-0/0-A
四端子电流变送器，双路输入信号为4-20mA，双路输出信号为4-20mA，供电电源为AC100-265V。
备注：特殊功能可订制。 |
|
|
|
|
