 概述
|
|
NHR-7610/7610R系列液晶热(冷)量积算控制仪/记录仪针对现场温度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于水暖等供热系统及空调计量热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济提供依据。
 万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。 |
|
|
|
仪表面板 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
 |
①显示面板
②USB、SD接口
③确认键
显示通道切换键
时标切换
④光标右移键
⑤光标左移键
⑥光标上移键
⑦光标下移键 | |
|

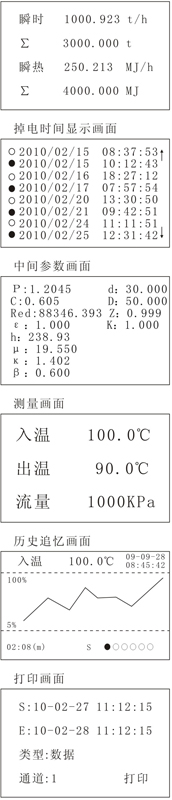

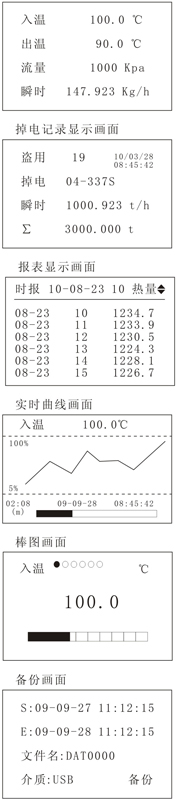

简易画面指示 |
测量显示一屏画面 测量显示二屏画面
  | |
|
|
|

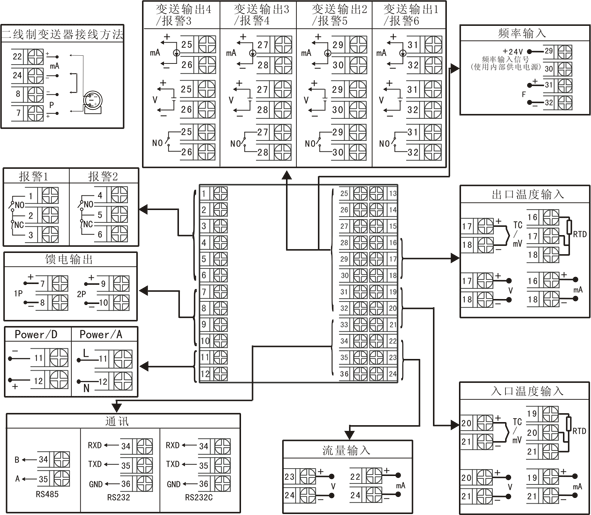

接线图 |
|
|
|
注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能如RS485和RS232在同一组接线端子上，只能选择一种。
注2：横竖式仪表后盖接线端子的方向不一样，见示意图1。 |
| |
|
|
|
仪表选型 |
|
NHR-7610 -□-□-□-□
热（冷）量积算控制仪 ① ② ③ ④
NHR-7610 -□R-□-□-□
热（冷）量积算记录仪 ① ② ③ ④ |
| ①规格尺寸 |
②报警输出（备注1） |
| 代码 |
宽*高*深 |
代码 |
报警通道(继电器接点输出) |
A
B
C |
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式） |
X
1
2
3
4
5
6 |
无输出
1限报警
2限报警
3限报警
4限报警
5限报警
6限报警 |
| ③供电电源 |
| 代码 |
电压范围 |
A
D |
AC/DC 100～240V(AC/50-60Hz)
DC 20～29V |
| ④附加功能(以下功能可全选，用“/”隔开，不选功能可省略) |
| 变送输出(备注1) |
通讯输出 |
| 代码 |
输出通道 |
代码 |
通讯接口(通讯协议) |
1
2
3
4 |
1路变送输出
2路变送输出
3路变送输出
4路变送输出 |
D1
D2
D3 |
RS-485通讯接口（Modbus RTU）
RS232通讯接口（Modbus RTU）
RS232C打印接口 |
| 馈电输出 |
| 代码 |
馈电输出（输出电压) |
1P
2P |
1路馈电输出
2路馈电输出
如“2P（12/24）”表示第一路12V,第二路24V馈电输出。 |
| 适用于带记录的仪表 |
| USB转存功能 |
扩展功能 |
| 代码 |
转存功能 |
代码 |
扩展功能 |
| U |
USB卡转存（配1GB U盘） |
SD |
SD卡扩展（容量8GB） | |
|
备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出最多只能选择两路，变送输出+报警输出≤4。
2、仪表型号举例：
例1：NHR-7610-A-2-A-1/D1/1P(两路PT100输入,一路4～20mA输入，一路4～20mA输出)。
含义：热(冷)量积算控制仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯，1路馈电输出。
例2：NHR-7610R-B-X-A-2/1P/U(两路PT100输入,一路4～20mA输入，两路4～20mA输出)。
含义：热(冷)量积算控制记录仪，80*160*110mm的规格尺寸，无报警输出，AC100～240V供电，2路变送输出，1路馈电输出，USB转存功能。 |
|
输入信号类型(订货时请在选型后备注信号类型) |
| 信号类型 |
量程范围 |
信号类型 |
量程范围 |
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1 |
400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃ |
BA2
0～400Ω
0～350Ω
30～350Ω
0～20mV
0～100mV
0～20mA
0～10mA
4～20mA
0～5V
1～5V
0～10V
0～10mA开方
4～20mA开方
0～5V开方
1～5V开方 |
-200.0～600.0℃
-9999～99999
特殊定制
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999 | |
|
输出信号类型(订货时请在选型后备注信号类型) |
|
信号类型 |
4-20mA |
1-5V |
0-10mA |
0-5V |
0-20mA |
0-10V(特殊定制) |
|
负载电阻RL |
RL≤480Ω |
RL≥250KΩ |
RL≤960Ω |
RL≥250KΩ |
RL≤480Ω |
RL≥4KΩ | |
