NHR-7400/7400R系列液晶四路PID调节器/调节记录仪

概述

    NHR-7400/7400R系列液晶四路PID调节器/调节记录仪可根据生产控制要求切换选择定点控制与调节、程序段控制与调节两种方式。采用人工智能PID控制算法，四路独立PID调节，具有无超调、无欠调等特点，适用于需要进行高精度测量的控制系统，可对温度、压力、液位、速度等测量信号进行控制。
    4路万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
    可选择定点控制或多段曲线控制。
    具有电压、电流、SSR驱动、单/三相可控硅过零触发、继电器接点等控制输出方式可选。
    带PID参数自整定功能，控制输出手动/自动无扰动切换功能，控制准确且无超调。
    支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    支持RS232C打印功能，具有手动打印、定时打印功能
    带DC24V馈电输出，为现场变送器配电。
    带USB数据转存功能和SD卡扩展功能。
    输入、输出、电源、通讯相互之间采用光电隔离技术。

按控制方式可分以下几类：

NHR-7410/7410R 多路PID调节器/记录仪	可最多输入四路测量信号，此信号与设定的控制目标值进行比较根据PID运算结果而输出四路独立的控制信号，可选择电压、电流、SSR驱动、单/三相可控硅过零触发等控制输出方式。
NHR-7440/7440R 多路61段PID调节器/记录仪	可最多输入四路测量信号，根据生产工艺的要求，设定目标曲线进行控制，可实现对曲线控制的运行、步进、暂停、结束、等待状态的操作。

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)
		①显示面板 ②USB、SD接口 ③确认键显示通道切换键时标切换、手/自动切换键 ④光标右移键 ⑤光标左移键 ⑥光标上移键 ⑦光标下移键

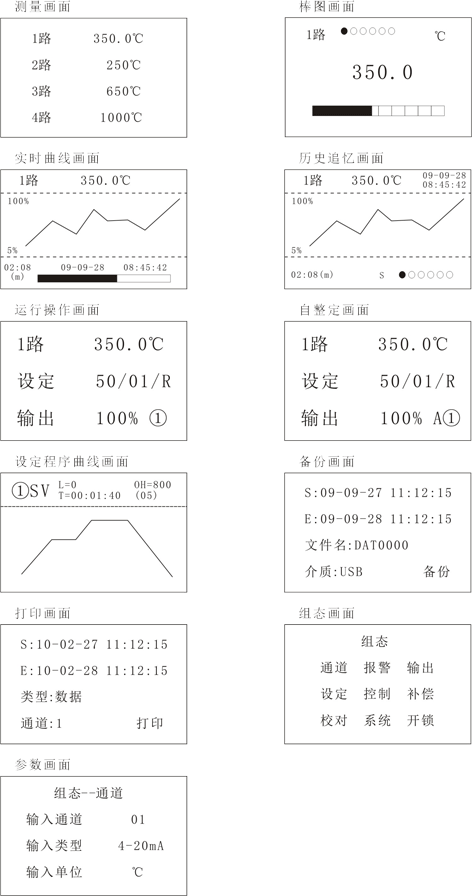

简易画面指示

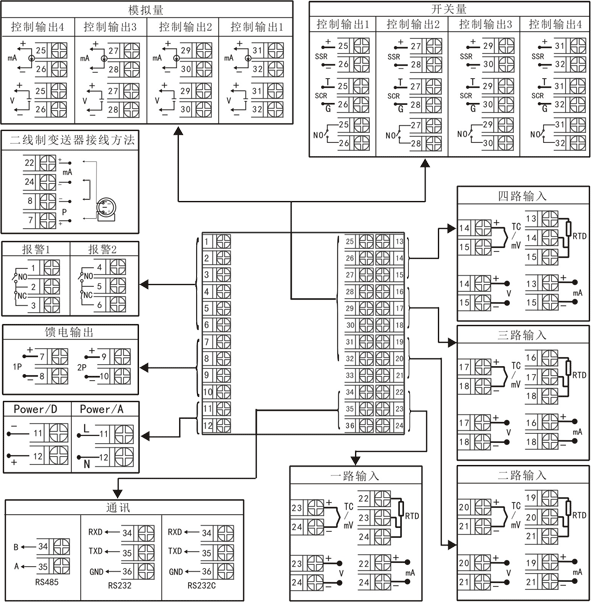

接线图

注1：接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。

注2：横竖式仪表后盖接线端子的方向不一样，见示意图1。

仪表选型

               NHR-74 □-□-□-□-□-□
        四路PID调节器 ① ② ③ ④ ⑤ ⑥
               NHR-74 □R-□-□-□-□-□
    四路PID调节记录仪 ①  ② ③ ④ ⑤ ⑥

①控制方式		②规格尺寸
代码	控制方式	代码	宽高深
10 40	定点PID控制程序段控制	A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）
③控制输出（备注1）		④报警输出
代码	输出类型（负载电阻RL）	代码	报警通道(继电器接点输出)
0 1 2 3 4 5 K1 K3 K4 K5	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出可控硅过零触发脉冲输出固态继电器驱动电压输出移相触发输出	X 1 2	无输出 1限报警 2限报警
		⑤供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
通讯输出		馈电输出
代码	通讯接口(通讯协议)	代码	馈电输出（输出电压)
D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口	1P 2P	1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（配1GB U盘）	SD	SD卡扩展（容量8GB）

备注：
    1、当各通道控制输出方式不一致时请在选型后备注说明。
    2、仪表型号举例：
    例1：NHR-7410-A-0-2-A-D1/1P(四路PT100输入，两路4～20mA变送输出)
    含义：四路定点PID控制，160*80*110mm的规格尺寸，4～20mA控制输出，2限报警输出，AC100～240V供电，RS485通讯，1路馈电输出。
    例2：NHR-7440R-B-3-2-A-2P/SD(四路4～20mA输入，四路0～5V控制输出)。
    含义：四路程序段控制，带记录功能，80*160*110mm的规格尺寸，0～5V控制输出，2限报警输出，AC100～240V供电，2路馈电输出，SD卡扩展功能。

输入信号类型(订货时请在选型后备注信号类型)

信号类型	量程范围	信号类型	量程范围
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃	BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA开方 4～20mA开方 0～5V开方 1～5V开方	-200.0～600.0℃ -9999～99999 特殊定制特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999

输出信号类型(订货时请在选型后备注信号类型)

信号类型	4-20mA	1-5V	0-10mA	0-5V	0-20mA	0-10V(特殊定制)
负载电阻RL	RL≤600Ω	RL≥250KΩ	RL≤1.2KΩ	RL≥250KΩ	RL≤600Ω	RL≥4KΩ
