 概述
|
|
NHR-5930系列流量积算台式打印控制仪采用先进的微处理器进行智能控制，集打印记录和流量测量显示控制于一体，本机包含流量积算控制仪的全部功能，增加了现场打印记录功能，可以自动定时打印或手动即时打印当前测量值，适用于液体、一般气体、过热蒸汽、饱和蒸汽等的流量检测与积算控制。
 双屏LED数码显示，具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度/压力补偿测量值、流量（差压、频率）测量值等，及整十一位的流量累积测量值，0.2％级测量精度。
具备36种信号输入功能，可配接各种差压信号（孔板装置）、线性信号（电磁流量计）及脉冲信号（涡街流量计）,可自由选择多种补偿方式（温度补偿、压力补偿、温压补偿等）。
采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，适应各测量场合，带流量系数K自动演算功能。
简单的容错功能：温度、压力补偿测量信号异常时，用对应的手动设定值进行补偿运算。
特殊设计的WDT电路、上电复位电路和断电数据保护电路确保仪表通电运行正常，断电数据不丢失，断电数据保护不用后备电池，保护时间5年。
可对测量介质进行定量/批量控制(带启动停止清零功能)。
可带两路模拟量变送输出。
仪表可带RS232C打印功能，具有手动、定时、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定，参数设置断电永久保存，具有参数恢复出厂设定功能。 |
|
|
|

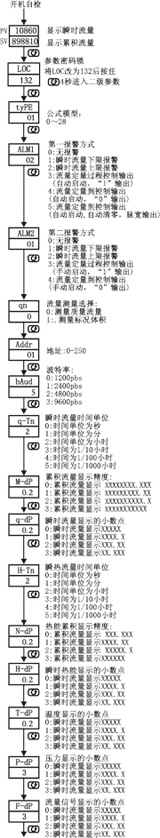

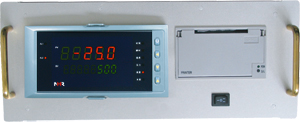

仪表面板 |
|
外形尺寸：宽*高*深：300*140*210mm
|
|
|
|

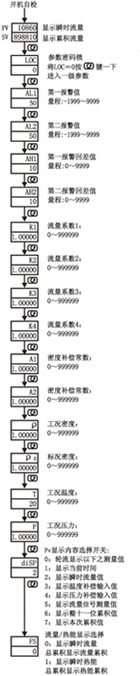

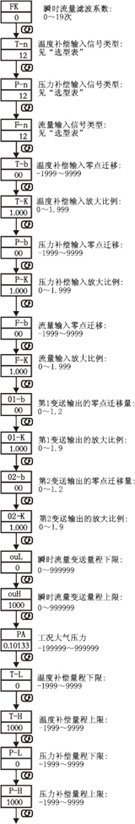

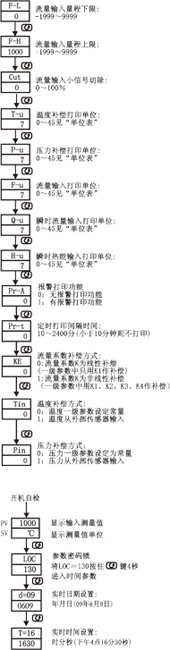

参数功能 |
|
|
|
注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。 |
|
|
|

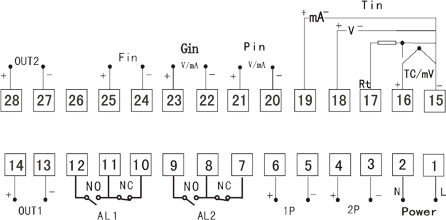

仪表接线图 |
|
|
|
|
|
仪表选型 |
|
NHR-5930□-□/□/□-□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
| ①规格尺寸 |
②第一路流量信号输入分度号
③第二路压力补偿输入分度号
④第三路温度补偿输入分度号 |
| 代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
| A |
300*140*210mm（横式） |
X
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
55
56 |
无输入信号
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
脉冲输入（0～10KHz）
全切换
特殊规格 |
| ⑤变送输出1（OUT1） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ⑥变送输出2（OUT2） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ⑦报警输出（继电器接点输出） |
| 代码 |
报警限数 |
X
1
2 |
无输出
1限报警
2限报警 |
| ⑧馈电输出 |
| 代码 |
馈电输出（输出电压） |
X
1P
2P |
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”
表示第一路12V，第二路24V馈电输出。 |
| ⑨供电电源 |
⑩备注 |
| 代码 |
电压范围 |
无备注可省略 |
| A |
AC/DC 100-240V(AC/50-60Hz) | |
|
备注： |
|
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端上只能选择其中一种功能。
2、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5930A-27/X/X-0/X/2/1P-A(无补偿)
例2：NHR-5930A-27/27/14-0/X/2/2P-A(温压补偿)
3、压力补偿通道输入类型只选择电压或者电流信号；流量通道输入类型只选择电压、电流或者脉冲输入，其中 脉冲输入只针对流量通道选择。 |
