 概述
|
|
NHR-5920系列多回路台式打印控制仪采用先进的微处理器进行智能控制，集打印、控制及测量显示于一体，本机包含多路测量显示控制仪的全部功能，增加了现场打印记录功能，可以自动定时打印或手动即时打印各通道当前测量值，适用于需在要进行多测量点巡回检测的系统。
 双屏LED数码显示，PV显示测量值，SV显示当前通道号。
可巡回检测8～16路测量信号，各输入通道测量信号互不干扰。
具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度。
报警方式可选择8路或16路“统一报警输出”、“16路分别报警输出”，“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能，仪表面板带LED报警指示灯。
变送输出方式可以选择“统一变送输出”、“8路分别变送输出”，“按指定输入通道的采样值变送”、统一变送、“十六路采样值加权平均变送”、“十六路输入最大值变送”、“十六路输入最小值变送”。
仪表数据刷新周期2秒/16路。
仪表带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定，参数设置断电永久保存，具有参数恢复出厂设定功能。 |
|
|
|

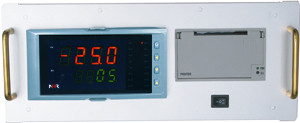

仪表面板 |
|
外形尺寸：宽*高*深：300*140*210mm
|
|
|
|

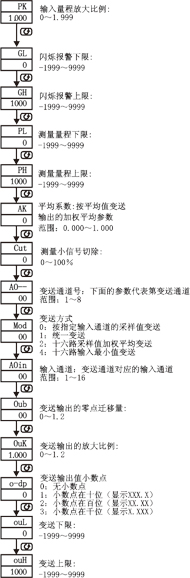

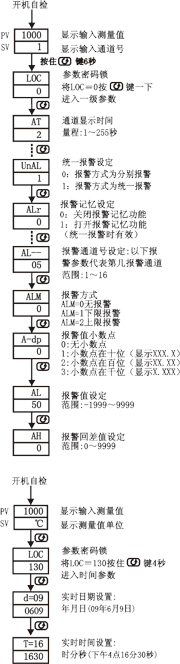

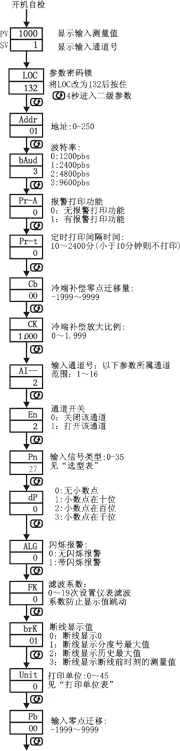

参数功能 |
|
|
|
注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。 |
|
|
|
仪表接线图 |
|

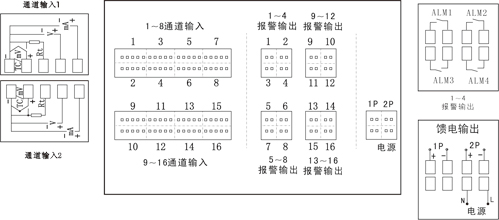

分别报警接线图

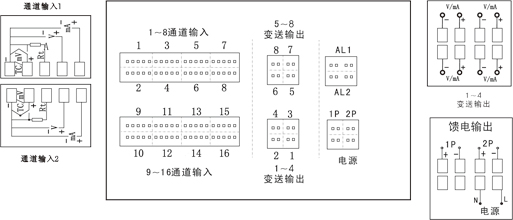

分别变送接线图
 |
|
|
|
仪表选型 |
|
NHR-5921□-□-□/□/□( )-□-( )
8回路 ① ② ③ ④ ⑤ ⑥ ⑦
NHR-5922□-□-□/□/□( )-□-( )
16回路 ① ② ③ ④ ⑤ ⑥ ⑦ |
| ①规格尺寸 |
②输入分度号 |
| 代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
| A |
300*140*210mm（横式） |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
特殊规格 |
| ③变送输出 |
| 代码 |
输出类型（输出方式） |
0
1
2
3
4
5
00
01
02
03
04
05 |
4-20mA(统一变送)
1-5V(统一变送)
0-10mA(统一变送)
0-5V(统一变送)
0-20mA(统一变送)
0-10V(统一变送)
4-20mA(分别变送)
1-5V(分别变送)
0-10mA(分别变送)
0-5V(分别变送)
0-20mA(分别变送)
0-10V(分别变送) |
| ④报警输出（继电器接点输出） |
| 代码 |
报警通道 |
X
2
8 |
无输出
统一报警
分别报警 |
| ⑤馈电输出 |
| 代码 |
馈电输出（输出电压） |
X
1P
2P |
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”
表示第一路12V，第二路24V馈电输出。 |
| ⑥供电电源 |
| 代码 |
电压范围 |
| A |
AC/DC 100-240V(AC/50-60Hz) |
| ⑦备注 |
| 无备注可省略 | |
|
备注： |
|
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、选型时如果变送输出选择统一变送则报警输出可选择统一报警和分别报警，如果变送输出选择分别变送则报警输出只能选择统一报警。
3、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5921A-27-0/1/X-A(统一变送输出/和统一报警输出)
例2：NHR-5922A-14-X/1/X-A(统一报警输出)
例3：NHR-5922A-14-X/2/X-A(分别报警输出)
例4：NHR-5921A-14-00/X/X-A(分别变送输出)
