NHR-5910系列单回路台式打印控制仪

概述

    NHR-5910系列单回路台式打印控制仪采用先进的微处理器进行智能控制，集打印、控制及测量显示于一体，本机包含单路测量显示控制仪的全部功能，增加了现场打印记录功能，可以自动定时打印或手动即时打印当前测量值。
    单路输入，双屏LED数码显示。
    具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。
    热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
    具备“上下限报警”、“延时报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。
    具有电压、电流变送输出信号可选。
    仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
    带DC24V馈电输出，为现场变送器配电。
    输入、输出、电源、通讯相互之间采用光电隔离技术。
    参数设定密码锁定、参数设置断电永久保存，具有参数恢复出厂设定功能。

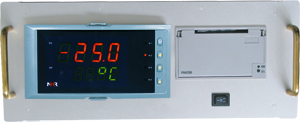

仪表面板

外形尺寸:宽*高*深:300*140*210mm

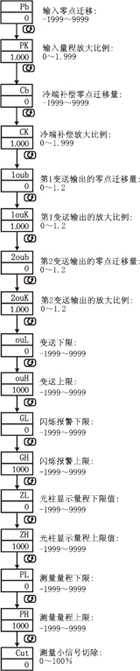

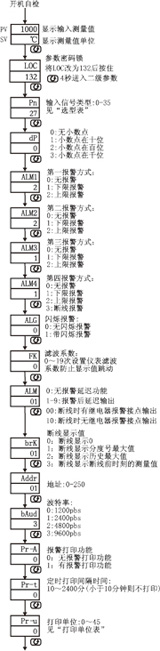

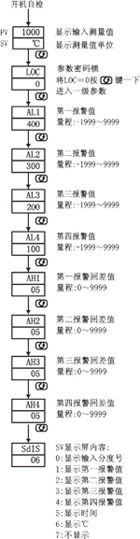

参数功能

注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。

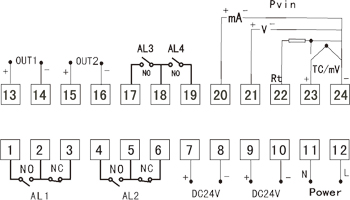

仪表接线图

仪表选型

NHR-5910□-□-□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①规格尺寸		②输入分度号
代码	宽高深	代码	分度号（测量范围）
A	300140210mm（横式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃）线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换特殊规格
③变送输出1（OUT1）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ)
④变送输出2（OUT2）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ)
⑤报警（继电器接点输出）
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥馈电输出
代码	馈电输出（输出电压）
X 1P 2P	无输出 1路馈电输出 2路馈电输出如“2P（12/24）” 表示第一路12V，第二路24V馈电输出。
⑦供电电源
代码	电压范围
A	AC/DC 100-240V(AC/50-60Hz)
⑧备注
无备注可省略

备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。

2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。

例1：NHR-5910-55-0/X/2/1P（24）-A。
