 概述
|
|
NHR-5620系列数字显示容积仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积，适用于对各种过程参量进行监测、控制、采集等。
 双屏LED数码显示， 具备11种信号输入功能，测量精度为0.2％级。
可对各种形状罐体进行液位〈=〉容积转换测量控制。
采用查表法进行运算 ，可对规则或不规则罐体实现高精度的液位〈=〉容积显示控制。
可带两路模拟量变送输出。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动、定时、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能。
|
|
|
|
仪表面板
|
 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
|
|
|
|

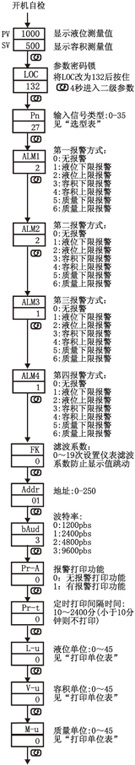

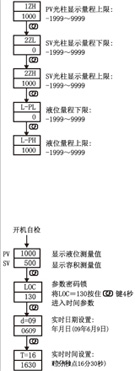

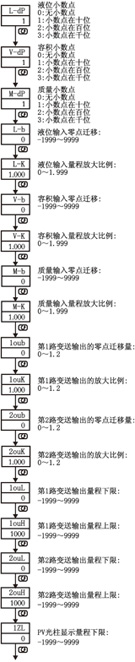

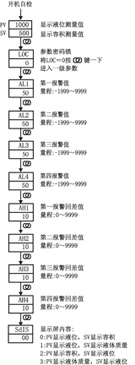

参数功能
|
|
|
|
注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
|
|
|
|

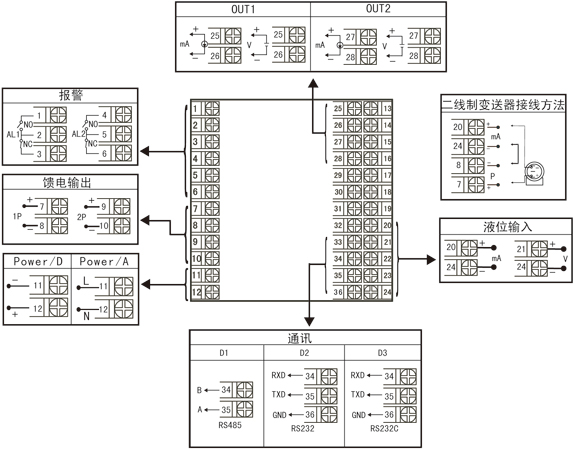

仪表接线图
|
|
|
规格尺寸为A、B、C型接线图
注：横竖式仪表后盖接线端子方向不一样，见示意图1。 |
图一 |
|
|
|
|
仪表选型
|
|
NHR-5620□-□-□/□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
| ①规格尺寸 |
②输入分度号 |
| 代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
A
B
C |
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式） |
25
26
27
28
29
30
31
32
33
34
35
56 |
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
特殊规格 |
| ③变送输出1（OUT1） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ④变送输出2（OUT2） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ⑤报警（继电器接点输出） |
⑥通讯输出 |
| 代码 |
报警限数 |
代码 |
通讯接口(通讯协议) |
X
1
2
3
4 |
无输出
1限报警
2限报警
3限报警
4限报警 |
X
D1
D2
D3 |
无输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口 |
| ⑦馈电输出 |
⑧供电电源 |
| 代码 |
馈电输出（输出电压） |
代码 |
电压范围 |
X
1P
2P |
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”
表示第一路12V，第二路24V馈电输出。 |
A
D |
AC/DC 100-240V(AC/50-60Hz)
DC 20-29V |
| ⑨备注 |
|
无备注可省略
|
|
|
备注：
|
|
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5620A-27-0/X/2/X/X-A
例2：NHR-5620B-28-0/X/2/D1/X-D
