【结构与工作原理】
▲ 仪表外壳采用隔爆结构，当其外壳内部的爆炸性混合物因受到火花或电弧影响，发生爆炸时，不至引起外部爆炸性混合物爆炸，从而达到防爆的目地。
▲ 仪表由弹簧管压力表和一个电接装置组成。
▲ 仪表工作原理：当被测介质进入弹簧管，使其产生的位移，经过传动机构放大后，指针将被测压力值，在刻度盘上指示出来，同时指针带动电接装置的活动触头，当压力达到预定值时，活动触头与设定针的触头接触，接通电路。
▲ 进线橡胶密封圈内径○10mm,邵尔氏硬度45-55配用电缆外径○9.8mm，500VBX型肆芯橡皮线（4XI）

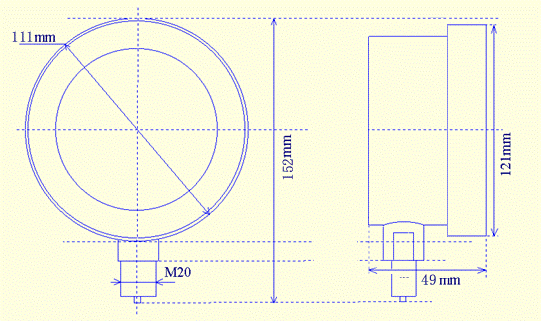

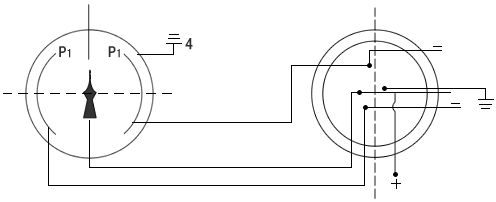

▲ 接线方式
【使用、维护与检修】
▲ 仪表应安装在周围环境-20℃~ 40℃，相对温度不大于80%，海拔高度低于2000m，在按装地点，月平均气温不高于+30℃，由于温度的变化，允许在压力表的表面产生凝霜，被测介质温度＜70℃，（如果用于蒸汽等高温介质测量时，应选用耐温防爆电接点压力表）。
▲ 仪表必须垂直安装，并力求与测定点保持同一水平位置，否则应计入液位差引起的附加误差。
▲ 仪表的电器线路（参照附图2），接妥后认真检查并进行试动作上。
▲ 仪表压力部分一般使用压力上限3/4。
▲ 在调节仪表给定单时（通过调节旋纽，将上、下限定指针调到给定值）应先调节下线给定值而后调节上线给定值。
▲ 打开出线盒或调节给定值范围时需切断电源后进行。
| 防爆电接点压力表选型表 |
|
型号 |
说明 |
| FBX-100B
|
1 |
|
FBX-B |
100B |
1 |
通用型防爆电接点压力表 |
|
FBWX-B |
100B |
1 |
高温型防爆电接点压力表 |
|
FBXC-B |
100B |
1 |
磁助式防爆电接点压力表 |
|
FBOX-B |
100B |
1 |
禁油(氧用)型防爆电接点压力表 |
|
FAX-B |
100B |
|
氨用型防爆电接点压力表 |
|
FML-B |
100B |
1 |
螺纹连接隔膜型防爆电接点压力表 |
|
FMF-B |
100B |
1 |
法兰连接隔膜型防爆电接点压力表 |
|
FEX-B |
100B |
1 |
膜盒型防爆电接点压力表 |
|
FBXF-B |
100B |
|
全不锈钢型防爆电接点压力表 |
|
FYX-B |
100B |
|
数字防爆电接点压力表 |
|
精度等级 |
A |
1 |
精度≤1.5 |
|
B |
1 |
精度 ≤2.5 |
| 1 |
1 |
1 |
1 |
0～60Mpa |
|
测量范围 |
2 |
1 |
0～10Kpa～600Kpa |
|
3 |
1 |
-0.1～ 0 Mpa |
| 1 |
|
1 |
4 |
1 |
-0.1～2.4Mpa |
| 1 |
1 |
1 |
1 |
L1 |
1 1 |
M20＊1.5 |
|
连接螺纹 |
L2 |
1 |
1/2NPT |
| 1 |
1 |
1 |
1 |
L3 |
1 |
特殊连接螺纹 |
|
连接型式 |
Ⅰ |
1 |
径向无边 |
|
T |
1 |
径向后带边 |
|
仪表外型 |
100 |
1 |
110压力表面 |
|
温度 |
T1 |
1 |
-20℃～450℃ |
|
T2 |
1 |
-20℃～300℃ |
|
T3 |
|
-20℃～200℃ |
|
T4 |
|
-20℃～135℃ |
|
T5 |
|
-20℃～100℃ |
|
T6 |
|
-20℃～85℃ |
|
|
|
|
|
显示方式 |
D1 |
指针显示 |
|
D2 |
数显 |
|
