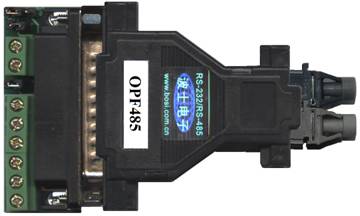

产品名称： 波仕 OPF485 RS485/RS422/RS232塑料光纤转换器
型 号： OPF485
价 格： 0.00
品 牌： 1516

收藏此产品     查看收藏
OPF232 OPF485

无源RS-232/塑料光纤转换器

RS-485/422/232/塑料光纤转换器

一、用途

波仕电子的OPF232无源RS-232塑料光纤转换器用于实现RS-232的塑料光纤传输、特别是只有收（RXD）、发（TXD）、地（GND）三根线的RS-232口的无源塑料光纤传输,比如仪表的RS-232口。波仕电子发明和首创了无须外接电源的RS-232/光纤转换器、是世界上最小的光纤转换器。

波仕电子的OPF485有源RS-485/422/232塑料光纤转换器用于实现RS-485、RS-422或者RS-232的塑料光纤传输。波仕电子发明和首创了世界上最小的RS-485/232/塑料光纤转换器。

波仕电子光纤转换器拥有系列专利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！

OPF232、OPF485主要用于串口信号的短距离（50米内）的塑料光纤通信，具有抗折断、易于连接、高隔离电压、防电磁干扰、抗雷击等优点。

二、硬件安装

 OPF232型RS-232/光纤转换器的外形为DB-9/DB-9转接盒大小，其中DB-9(孔座)一端直接插在DB-9芯RS-232针座上、无须外接电源，使用一对塑料光纤接头。

OPF485型RS-485/422/232/光纤转换器的外形为DB-25/DB-9转接盒大小，其中DB-25(孔座)一端配有接线端子板，接RS-485、RS-422、RS-232以及5V电源，使用一对塑料光纤接头。

OPF系列光纤转换器使用时发送器头（浅灰色）通过塑料光纤接对方的接收器头（蓝色）。注意保持光纤转换器的光纤头的清洁，如果不连接时请一定将用相配套的橡皮塞子盖住。

三、性能特点

    波仕电子的OPF232和OPF485塑料光纤转换器最高速率115.2Kbps。无需任何初始化设置！独有波仕零延时自动收发转换技术，确保适合所有软件!确保接三线制RS-232口时无须供电！

光纤接口

Hp、Avago、Agilent工业通讯光纤接头

  电气

接口

DB-9孔RS-232（OPF232）

传输介质

塑料光纤，推荐PMMA材料

端子RS-485/422/232（OPF485）

  通信

  方式

异步RS-232（RXD、TXD、GND）

尺寸、重量

DB-9/9或DB-25/9、70克

RS-485（A、B、GND）、RS-422

传输距离

50米（可定制100米）

光波长

650nm（红外，非激光）

适用光纤

光纤直径1mm;外层直径2.2mm

四、外形图

 型  号

    说明 （无源）

  型号

    说明 （5V供电）

OPF232

RS-232/光纤转换器

OPF485

RS-232/485/422/光纤转换器

   波仕电子配套提供各种长度塑料光纤以及接头。OPF485对外接5V电源要求5V(±0.5V) ，产品功耗小于100mA，产品配套有微型开关稳压电源

附录1：OPF485的接线端子引脚分配

 OPF485作为半双工RS-485转换器时的DB-25端引脚状态如下：

1-2断开

2-3短接

4-5短接*

 6-7短接*

16（电源）

22**（电源）

     跳线设置

RS-485(+A)

RS-485(—B)

+5V(正端)

 0V(负端)

* 4脚与5脚之间短接之后共同作为RS-485的正A（+A）端。

* 6脚与7脚之间短接之后共同作为RS-485的负B（—B）端。

* *22脚同时还是RS-485信号的参考地线,但是千万不要与RS-485的信号线短接!

 OPF485作为全双工RS-422转换器时的DB-25端引脚状态如下：

1-2短接

2-3断开

5 (RS-422)

6 (RS-422)

8 (RS-422)

9 (RS-422)

16(电源)

22** (电源)

  跳线设置

  发(+A)

  发(—B)

  收(+)

  收(—)

+5V(正端)

 0V(负端)

  * 22脚同时还是RS-422信号的参考地线,但是千万不要与RS-422的信号线短接!

OPF485作为RS-232输入时的DB-25端引脚状态如下：(注意此时A-Y、B-Z不要短接)

1-2短接

2-3断开

11

12

22**

A

Y

B

Z

跳线设置

  收

  发

 GND(地)

断开

  断开

**22脚既是RS-232的信号地、也是电源的地。

附录2：通信用塑料光纤及其接头简介

塑料光纤 (Optical Plastic Fiber)主要应用于低速、短距离的传输中，在工业控制总线系统和互联网领域发展前景良好， 具有传输带宽高,抗干扰性能强,信号稳定等优点 .塑料光纤因其具有的杰出的电气“噪声”免疫性， 已经成为了工业应用和汽车自动化应用领域中替代铜缆的极具竞争力的产品。塑料光纤通信适用于：工厂自动化和设备控制工业数据链路、系统互连、电路板对电路板、机架对机架、电信交换系统，电脑和外设数据链路、RS-232/485总线延伸、专用局域网、数字化视频、医疗仪器。可以降低闪电和电压瞬变影响以及高电压隔离。

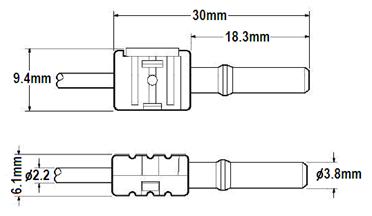

      通信用塑料光纤接头，可用于Φ1/2.2mm通信塑料光纤．接头为单线锁式。所有连接部件可配套使用，达到快速插接效果。单线接头可用不同颜色标记，以便识别发送器和接收器的连接。双线连接头采用卡槽定位，保证插入时方位准确。接头材料为阻燃材料。

     塑料光纤相对玻璃光纤的优点在于：不宜折断，易于连接。塑料光纤的内纤直径为1mm，远大于玻璃光纤的0.1mm，另外塑料是柔软的材料，所以不宜折断。塑料光纤的接头不需要玻璃光纤的“高温熔接”，只需直接用刀片切断塑料光纤后卡入接头即可。塑料光纤的缺点在于：通信距离短，一般只有50米，最远不超过100米。

RS-232/RS-485/RS-422/CAN/光纤转换器



无源RS-232/光纤转换器为波士电子发明，是世界上体积最小的RS-232/光纤转换器。波士光纤转换器拥有系列专利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
主要优点:
1.OPT232[S]-9只需要RXD、TXD、GND即可无须供电    2.OPT232[S]-9是世界上最小的RS-232/光纤转换器
3.OPT485、OPT485S为RS-232/RS-485/RS-422通用     4.OPT-CAN是世界上第一款无须任何设置的CAN/光纤转换器

用鼠标右键点击各种产品型号并且选择“目标另存为”可以下载各种产品说明书（.pdf格式文件）

                  RS-232/RS-485/RS-422口通用转光纤

OPT485L1 单纤RS-232/485/422/光纤转换器 单模多模通用 单纤双向、SC头 5V供电
OPT485L 双纤RS-232/485/422/光纤转换器 单模多模通用 双纤双向、SC头 5V供电
OPT485V9 RS-232/485/光纤转换器   多模 DB-9/DB-9外形 5V供电
OPT485 RS-232/485/422/光纤转换器   多模 DB-25/DB-25外形 5V供电
OPT485S9 RS-232/485/光纤转换器          单模 DB-9/DB-25外形 5V供电
OPT485S RS-232/485/422/光纤转换器          单模 DB-25/DB-25外形 5V供电

                  无源RS-232转光纤

OPT232-9 微型无源RS-232/光纤转换器   多模 DB-9/DB-9外形 无须供电
OPT232S-9 微型无源RS-232/光纤转换器          单模 DB-9/DB-25外形 无须供电
OPT232V9 无源有源通用RS-232/光纤转换器  多模 兼容OPT232-9 无源/5V供电

                  RS-232/RS-485/RS-422/光纤中继转换
OPT35EXL1 单纤RS-232/485/422/光纤中继转换器  单模多模通用 适合总线形光纤组网 5V供电
OPT35EXL 双纤RS-232/485/422/光纤中继转换器  单模多模通用 适合总线形光纤组网 5V供电
OPT485EX RS-232/485/422/光纤中继转换器  多模 适合总线形光纤组网 5V供电
OPT485EXS RS-232/485/422/光纤中继转换器         单模 适合总线形光纤组网 5V供电
OPT14HUB 1路串口光纤扩4路光纤集线转换器 多模 适合星形光纤组网 5V供电
OPT11[S] 微型串口单环光端机 多模[单模] 适合环形光纤组网 5V供电
OPT22[S] 微型串口双环冗余光端机 多模[单模] 适合环形光纤组网 5V供电

                 CAN/光纤转换器、CAN/光纤中继转换
OPT-CANL1 单纤CAN/光纤转换器  单模多模通用 单纤双向、SC头 5V供电
OPT-CANL 双纤CAN/光纤转换器  单模多模通用 双纤双向、SC头 5V供电
OPT-CAN CAN/光纤转换器  多模 无须软件设置 5V供电
OPT-CANS CAN/光纤转换器          单模 无须软件设置 5V供电
OPT-CANEX CAN/光纤中继转换器   多模 自动适应所有协议 5V供电
OPT-CANEXS CAN/光纤中继转换器          单模 自动适应所有协议 5V供电

                  RS-232/485/422转塑料光纤
OPF232 RS-232/塑料光纤转换器    塑料光纤   DB-9/DB-9外形 无须供电
OPF485 RS-485/422/232/塑料光纤转换器    塑料光纤   DB-9/DB-9外形 5V供电
OPF232EX RS-232/塑料光纤中继转换器    塑料光纤   DB-9/DB-9外形 5V供电

                 全信号RS-232/光纤转换
OPT232AL 全信号RS-232/光纤转换器  多模 多传RS-232握手信号 5V供电

                 单模/多模光纤相互转换
OPT485MS 单模/多模串口光纤转换器    多模-单模  支持各种串口光纤 5V供电

                 USB光纤延长、USB转串口光纤
OPTU232L 微型USB/串口光纤转换器  超小!  多模 串口通信协议 无须供电
OPTU232L1 USB/串口光纤转换器   多模 串口通信协议 无须供电
OPTU232SL1 USB/串口光纤转换器            单模 串口通信协议 无须供电

                  以太网转串口光纤
OPET232L1 以太网/串口光纤转换器 多模 串口通信协议 5V供电
OPET232SL1 以太网/串口光纤转换器           单模 串口通信协议 5V供电


   《串口光纤通信的组网方式》      RS-232光纤多机通信图       RS-485光纤多机通信图       安装支架图

    OPT14HUB星形光纤组网多机通信图       OPT22双环光纤组网多机通信图
