PA-14热电阻信号隔离器,24V供电，输入、输出、电源，三端口全隔离。PA-14热电阻信号隔离器,将CU50、PT100等现场温度信号隔离、转换为4-20mA、0-5V等直流标准信号，2000V隔离耐压。解决工业现场信号干扰、转换、传输及匹配问题。
|
输入规格： |
|
代码 |
输入信号 |
激励电流800uA |
|
1 |
PT100（-20-100℃） |
|
2 |
PT100（0-100℃） |
|
3 |
PT100（0-150℃） |
|
4 |
PT100（0-200℃） |
输入断线报警电流
IL≤3mA或IH≥22mA |
|
5 |
PT100（0-400℃） |
|
6 |
CU50（0-100℃） |
|
7 |
CU50（0-150℃） |
|
8 |
用户特定参数 |
|
输出规格： |
|
代码 |
输出信号 |
输出阻抗 |
|
1 |
-1-5V |
≥10K |
|
2 |
0-5V |
|
3 |
0-10V |
|
4 |
1-5V |
|
5 |
0-10mA |
≤1K |
|
6 |
0-20mA |
≤500Ω |
|
7 |
4-20mA |
|
8 |
用户特定参数 |
● 直接与温度传感器连接使用，无需变送部分
技术指标：
激励电流：800uA
长线补偿：200Ω（线阻）
响应时间：<0.05s（0~90%）（TYP）
波 纹：<10mVrms
传输误差：0.2%的终值
温度系数：15ppm/K的测量值/100Ω负载
耐压强度：500VDC时100MΩ以上，2000VAC/分钟
电磁兼容性：符合GB/T18268工业设备应用要求
(等同IEC61326-1)
工作温度：-10℃~+70℃
工作湿度：<90%RH（无凝结水）
电 源：24VDC±10%
消耗功率：<1W
外壳材料：尼龙PA.66
重 量：约90克
产品特点：
●DIN导轨安装
●端子可带电插拔
●带长线补偿，非线性处理
●输入／输出／电源间三隔离
产品图：
选型举例：
方框图：

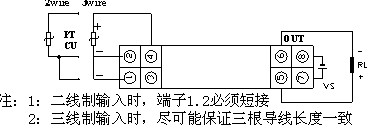

接线图：

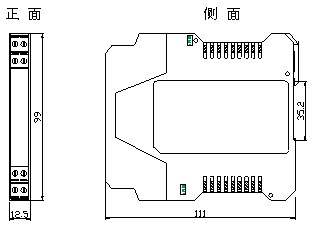

外形尺寸图（mm）：
