PA-06无源热电偶信号隔离器无需外供电源，从输出环路获取少许能量，将K、B、S、R等热电偶温度信号，隔离、转换为4-20mA直流标准信号。PA-06无源热电偶信号隔离器35mm导轨安装，2000V隔离耐压，是一体化温度变送器的升级产品.5年质量保证。
|
输入规格： |
|
代码 |
输入信号 |
测量范围 |
最小量程 |
|
1 |
PT100 |
-200~600℃ |
20℃ |
|
2 |
CU50 |
-50~150℃ |
20℃ |
|
3 |
CU100 |
-50~150℃ |
20℃ |
|
测量电流0.2mA
引线电阻≤15Ω/根 |
|
4 |
K |
-200~1372℃ |
50℃ |
|
5 |
E |
-200~1000℃ |
50℃ |
|
6 |
S |
-50~1768℃ |
500℃ |
|
7 |
B |
0~1800℃ |
500℃ |
|
8 |
J |
-200~1200℃ |
50℃ |
|
9 |
T |
-200~400℃ |
50℃ |
|
10 |
R |
-50~1768℃ |
500℃ |
|
11 |
N |
-200~1300℃ |
50℃ |
|
12 |
W5Re-W26Re |
0~2320℃ |
200℃ |
|
13 |
W3Re-W25Re |
0~2495℃ |
200℃ |
|
|
室温补偿范围-20~50℃
补 偿 精 度 2℃ |
|
输出规格： |
|
代码 |
输出信号 |
|
1 |
两线制输出4-20mA |
●故障输出：输入断线时，输出可设为最小值（约
3.900mA）、最大值（20.500mA）、固定值
（由用户自己设定）；默认为最小值。
●负载电阻（RL）：≤（Vin-12V）/0.021A
技术指标：
响应时间：≤2S（10%~90%）
测量误差：热电阻 0.2℃或0.2%F.S.
热电偶 1℃或0.2%F.S.（不包括冷端偿误
差）（以上%是相对设定的测量范围，为引
用误差。应用时取绝对误差、引用误差的较
大值。)
温度漂移：≤100ppm℃（环境温度对+20℃的偏离）
电压影响：≤±0.01%/V(偏移24V)
电磁兼容性：符合GB/T18268工业设备应用要求
(等同IEC61326-1)
外壳材料：尼龙PA.66
重 量：约80克
产品特点：
●手持式中文编程器组态
●高精度，数字分段线性化
●DIN导轨安装，插拔式端子
●智能输入热电阻、热电偶信号
●两线制技术，4-20mA模拟量输出
●电气隔离，绝缘强度1KVAC（1分钟）
产品图：
选型举例：
方框图：

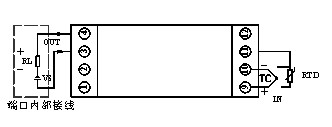

接线图：
