PG-214热电阻信号隔离器24V供电，输入、输出、电源，通道间全隔离。PG-214热电阻信号隔离器将CU50、PT100等现场温度信号隔离、转换为4-20mA、0-5V等直流标准信号，2000V隔离耐压。等同于两台PA-14热电阻信号隔离器。
|
输入规格： |
|
代码 |
输入信号1 |
代码 |
输入信号2 |
输入阻抗 |
|
1 |
PT100（-20-100℃） |
A |
PT100（-20-100℃） |
激励电流800uA |
|
2 |
PT100（0-100℃） |
B |
PT100（0-100℃） |
|
3 |
PT100（0-150℃） |
C |
PT100（0-150℃） |
|
4 |
PT100（0-200℃） |
D |
PT100（0-200℃） |
输入断线报警电流
IL≤3mA或
IH≥22mA |
|
5 |
PT100（0-400℃） |
E |
PT100（0-400℃） |
|
6 |
PT100（0-100℃） |
F |
PT100（0-400℃） |
|
7 |
CU50（0-150℃） |
G |
CU50（0-150℃） |
|
8 |
用户特定参数 |
|
输出规格： |
|
代码 |
输出信号1 |
代码 |
输出信号2 |
输出阻抗 |
|
|
|
|
1 |
-1-5V |
A |
-1-5V |
≥10K |
|
|
|
|
2 |
0-5V |
B |
0-5V |
|
|
|
|
3 |
0-10V |
C |
0-10V |
|
|
|
|
4 |
1-5V |
D |
1-5V |
|
|
|
|
5 |
0-10mA |
E |
0-10mA |
≤1K |
|
|
|
|
6 |
0-20mA |
F |
0-20mA |
≤500Ω |
|
|
|
|
7 |
4-20mA |
G |
4-20mA |
|
|
|
|
8 |
用户特定参数 |
●等同于单通道产品（PA-14）两台
技术指标：
激励电流：800uA
长线补偿：200Ω(线阻)
响应时间：<0.05s（0~90%）（TYP）
波 纹：<10mVrms
传输误差：0.2%的终值
温度系数：15ppm/K的测量值/100Ω负载
耐压强度：500VDC时100MΩ以上，2000VAC/分钟
电磁兼容性：符合GB/T18268工业设备应用要求
(等同IEC61326-1)
工作温度：-10℃~70℃
工作湿度：<90%RH（无凝结水）
电 源：24VDC±10%
消耗功率：<2W
外壳材料：尼龙PA.66
重 量：约150克
产品特点：
●DIN导轨安装
●端子可带电插拔
●带长线补偿,非线性处理
●输入／输出／电源／通道间全隔离
产品图片：
选型举例：
方框图：

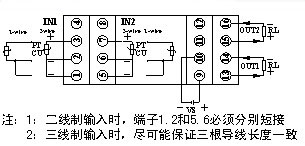

接线图：
外形尺寸图（mm）：
