PR-412热电阻信号隔离器24VDC或220VAC供电,输入、输出、电源、通道间全隔离，PR-412热电阻信号隔离器将CU50、PT100等现场温度信号隔离、转换为两路相同或不同的直流电流、电压信号，实现不同设备同时采集控制。
|
输入规格： |
|
代码 |
输入信号 |
激励电流800uA |
|
1 |
PT100（-20-100℃） |
|
2 |
PT100（0-100℃） |
|
3 |
PT100（0-150℃） |
|
4 |
PT100（0-200℃） |
输入断线报警电流
IL≤3mA或IH≥22mA |
|
5 |
PT100（0-400℃） |
|
6 |
CU50（0-100℃） |
|
7 |
CU50（0-150℃） |
|
8 |
用户特定参数 |
|
输出规格： |
|
代码 |
输出信号1 |
代码 |
输出信号2 |
输出阻抗 |
|
|
|
|
A |
-1-5V |
A |
-1-5V |
≥10K |
|
|
|
|
B |
0-5V |
B |
0-5V |
|
|
|
|
C |
0-10V |
C |
0-10V |
|
|
|
|
D |
1-5V |
D |
1-5V |
|
|
|
|
E |
0-10mA |
E |
0-10mA |
≤1K |
|
|
|
|
F |
0-20mA |
F |
0-20mA |
≤500Ω |
|
|
|
|
G |
4-20mA |
G |
4-20mA |
|
|
|
|
H |
用户特定参数 |
●输出为单通道时，输出信号2为缺省
|
电源规格 |
|
电源类型 |
24VDC |
220VAC |
|
代 码 |
D |
A |
●当电源为直流24V时，代码选择为D
●当电源为交流220V时，代码选择为A
技术指标：
激励电流：800uA
长线补偿：200Ω(线阻)
响应时间：<0.05s（0~90%）（TYP）
波 纹：<10mVrms
传输误差：0.3%的终值
温度系数：15ppm/K的测量值/100Ω负载
耐压强度：500VDC时100MΩ以上，2000VAC/分钟
电磁兼容性：符合GB/T18268工业设备应用要求
（等同IEC61326-1）
工作温度：-10℃~+70℃
工作湿度：<90%RH（无凝结水）
电 源：24VDC±10%或110—265VAC
消耗功率：<2W
外壳材料：尼龙PA.66
重 量：约120克
产品特点：
●DIN导轨安装
●端子可带电插拔
●数字电路，精度更高
●输入／输出／电源／通道间全隔离
●带长线补偿，断线告警，非线性处理
产品图：

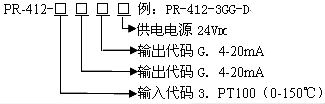

选型举例：

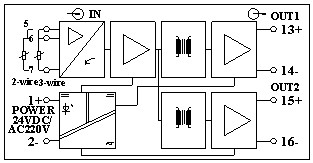

方框图：

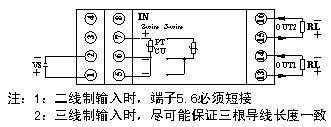

接线图：
外形尺寸图（mm）：
