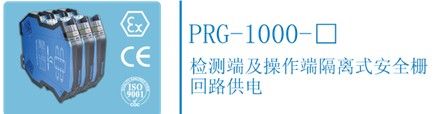

PRG-1000是一款无源检测端及操作端通用隔离安全栅,本产品不需辅助电源,用户按需要可将双通道中任何一个回路选用为检测端方式或操作端方式,并且无需本安接地,使用极为方便。检测端方式接二线制变送器,操作端方式接阀门定位器、电气转换器。
●型号命名方式:
PRG-1000-□ 1：单通道2：双通道
●电源电压:24V回路供电
安全栅内部功耗：200mW(包括内部负载电阻）
●检测端方式（危险侧）输入电流:4-20mA
变送器配电电压:
最高电压≤25V(30V回路供电,4mA输出)
最低电压≥14V(24V回路供电,20mA输出）
配电电源内部负载阻抗:302Ω
输出信号:4-20mA（安全侧）
●操作端方式（危险侧）输出电流:4-20mA
电压跌落：9V（电流20mA时及302Ω内部负载电阻）
输入电流:4-20mA（安全侧）
●性能指标
绝缘强度：本安端/非本安端2500VAC/1分钟
输出精度：0.1% F.S（操作端方式）
0.2% F.S（检测端方式）
温度漂移：±0.01%/℃
工作温度: -20～+60℃
现对湿度：35%～85% RH
贮存温度：-40℃～+80℃
●结构及外形尺寸
产品结构:35mm导轨卡装，ABS外壳材料，
插拔式端子
外形尺寸: 厚16.5×宽106×高112（mm）
整机重量：120g
产品特点：无需独立电源，检测、操作通用，符合EMC标准
安装场所：周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备：0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，

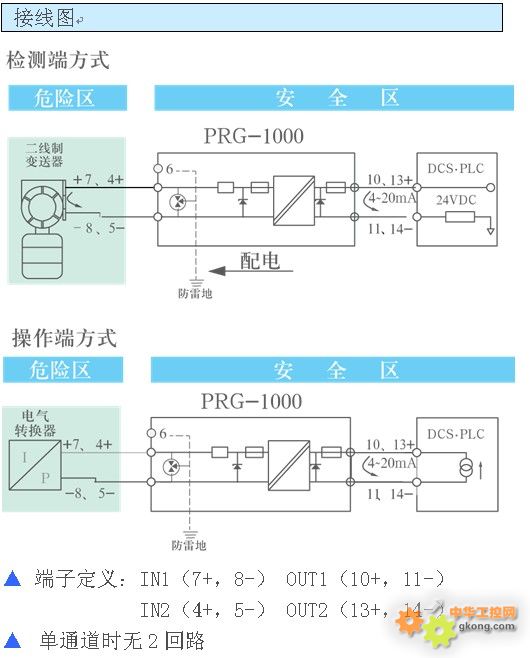

通道1：阀门定位器，电/气转换器
通道2：二线制变送器
最高连续工作电压：30VDC
额定放电电流In：5KA（线对地、线对线）
最大放电电流Imax：10KA（线对地）
依据标准：GB/T18802.21-2004
1. 带浪涌保护时，仪表6脚端子必须接地线；
2．采用可拆分接线端子，方便使用；
3．导线采用截面积0.5mm2～2.5 mm2；
4．导线裸露长度约8mm，由M3螺钉锁紧。
●国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[Exia Ga]（ⅡC）
认证编号：CNEx12.0061
认证参数：端子（7-8和4-5）
Um=250VAC/DC Uo=28VDC Io=119mA
Po=0.83W Lo=2.0mH Co: 0.05uF
