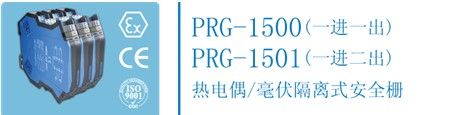

产品描述
本质安全热电偶隔离式安全栅将现场热电偶/毫伏信号转换成一路或两路标准的4mA～20mADC电流信号隔离传输到安全侧，这是一款智能化的安全栅，具有冷端自动补偿功能，通过计算机或设定器可对热电偶毫伏的型号、量程范围等进行设定。
●电源电压: 20V～35VDC供电
●通道数：PRG-1500单通道 PRG-1501单输入双输出
●功耗：约1.8W（24V供电，20mA输出时）
●输入信号类型：热电偶毫伏信号
●输入信号范围：对应的热电偶的测量范围
●信号量程范围：用户订货时指定或自行组态
●输出信号范围：4mA～20mADC
●允许输出负载能力：0～650Ω
●报警指示：低量程报警，L报警指示灯亮
高量程报警，H报警指示灯亮
故障报警，L、H报警指示灯同时亮
●冷端补偿精度：±1℃(-40℃～85℃)
●性能指标
绝缘强度:本安端/非本安端间2500VAC/分钟
非本安端间1000VAC/1分钟
输出精度：0.1%F.S
温度漂移：0.01% F.S/℃
工作温度：-20℃~ +60℃
相对湿度：35%~85%RH
贮存温度：-40℃~+80℃
●结构及外形尺寸
产品结构:35mm导轨卡装，ABS外壳材料，
插拔式端子
外形尺寸:厚16.5×宽106×高112（mm）
整机重量：150g
产品特点：ⅡC防爆等级，符合EMC标准，宽范围供电，可插拔冷端补偿端子，可组态设置（热电偶类型，量程）
安装场所：周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备： J、K、T、E、S、B、N、R热电偶；毫伏信号
最高连续工作电压：30VDC
额定放电电流In：5KA（线对地、线对线）
最大放电电流Imax：10KA（线对地）
依据标准：GB/T18802.21-2004
1．带浪涌保护时，仪表3脚端子必须接地线；
2．采用可拆分接线端子，方便使用；
3．导线采用截面积0.5mm2～2.5 mm2；
4．导线裸露长度约8mm，由M3螺钉锁紧。
●国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia Ga]（ⅡC）
认证编号：CNEx12.0224
认证参数：端子（7-8）
Um=250V Uo=6.6V Io=60mA Co=15uF Lo=7mH Po=99mW

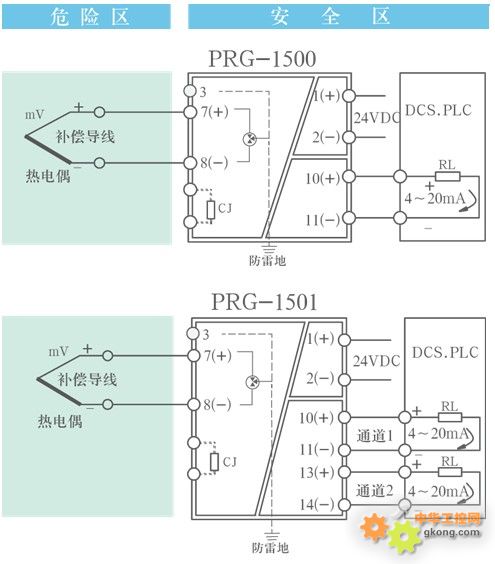

接线图
