工控产品-OPT-CANL ：双纤CAN/光纤转换器单多模双纤SC头-OPT-CANL

OPT-CANL

单模多模通用的、无需设置的

双纤CAN/光纤转换器

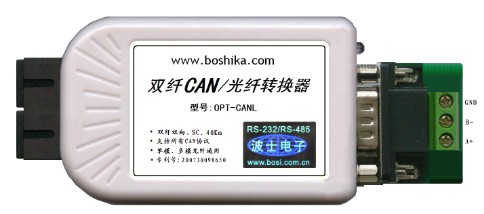

图1

一、用途

波仕电子的双纤CAN/光纤转换器是世界上唯一的同时支持单模和多模光纤传输的双纤CAN/光纤转换器。波仕电子的OPT-CANL可以将CAN信号转换到到2根光纤进行双向传输，而且无需设置。

波仕电子的OPT-CANL无需任何设置！确保适合所有CAN通信软件!最高通信速率125Kbps。波仕电子独有的CAN速率自动适应技术保证无须设置速率、格式等，直接使用。

波仕电子的OPT-CANL是最新一代CAN光纤通信产品，直接从CAN转换出2根光纤进行双向远程传输。OPT-CANL具有超小型的外形(74*23*47mm)、实现CAN的单光纤传输、无须修改已有的软件、无须驱动程序。OPT-CANL成对使用。由于采用光纤作为通信传输介质，具有隔离高电压、防电磁干扰、传输距离远等优点。

本产品受以下中国专利保护：200730098650、200630307752，侵权必究！

二、硬件安装

OPT-CANL双纤CAN/光纤转换器可以通过接线端子板或者电缆线接到CAN。OPT-CANL默认使用SC光纤接头，可选光纤跳线转换为FC、ST头。OPT-CANL用2根光纤进行收发，必须两个OPT-CANL成对使用。

波仕双纤CAN/光纤转换器使用时用2根单模或者多模光纤接双方的光纤头，注意收-发交叉。注意保持光纤转换器的光纤座、光纤头的清洁，如果不连接时请用相配套的橡皮塞子盖住。 OPT-CANL的供电为5V直流，请使用产品配套带的电源。供电电压为直流5V±0.5V，产品功耗小于2W。电源插座的旁边带LED电源指示灯，当外插电源时灯会一直亮着。

OPT-CANL	双纤/CAN口光纤转换器	单模多模通用	双纤、超小专利外形
OPT-CANL1	单纤/CAN口光纤转换器	单模多模通用	单纤、超小专利外形

波仕电子配套提供各种长度光纤以及ST、FC、SC接头。

波仕OPT-CANL的CAN端是一个DB-9针座，注意CAN通信时建议要接地线（3脚）。

DB-9针端的引脚分配如下（带接线端子）：

	1	2	3	（4）
CAN	+A(CANH)	-B(CANL)	GND	（+5V）

三、性能特点

OPT-CANL的光纤头（SC头）为单模/多模自动适应，波仕电子的OPT-CANL无需任何设置、这都是波仕电子独有的技术。

光纤接口	SC（可转ST、FC）	电气接口	CAN（DB-9针座）
传输介质	单模光纤或多模光纤	电气接口	标准5V电源插座
适用光纤	9/125、50/125、62.5/125 um等	尺寸及重量	742347mm 、80克
通信方式	全双工半双工自适应	光纤传输距离	40Km（单模光纤）
通信方式	全部版本的CAN协议以及其它协议	光纤传输距离	2Km（多模光纤）
光波长	发 1310 nm	工作温度	—10~+50℃
光波长	收1310nm	存储温度	—40~+70℃

* OPT-CANL的光纤传输距离最远还可以达到80Km，但需要定做。

四、典型应用

典型应用1：在图2中，设备1与设备2都配有CAN接口，通过两台OPT-CANL光纤转换器配对可实现设备1与设备2之间的远程光纤通信。

图2 双纤双向通信

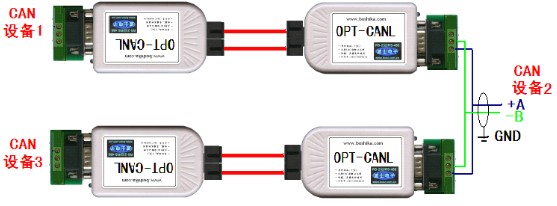

典型应用2：图3为多台CAN设备通过多对OPT-CANL进行光纤组网通信的典型应用。最远两端的设备以及中间的设备都为CAN口。将中间的两个OPT-CANL的A-A相连、B-B相连、GND-GND相连，再一起接到设备2的CAN口上。这样实现了多台CAN设备的组网通信，多机通信方法同CAN电缆线组网。

图3 双纤多机通信
