BKZ45NLE-63系列漏电断路器，适用于交流50Hz或60Hz,额定电压单
相220V，三相380V及以下额定电流1-63A的电路中，具有漏电、
过载、短路等保护功能。本产品体积小、重量轻、部件通
用性强，外型美观，导轨安装，使用方便。
该产品适用于工业、商业、高层建筑和民用住宅等各种场所，
产品符合GB6829-95、IEC898-95、IEC755标准。

二、型号及其含义

额定电压短路通断能力

表1

-	DZ47LE-63/12	DZ47L-63/22	DZ47L-63/34	DZ47L-63/44
级线数	单极两线	两线两线	三极三线	三极四线	四级四级
额定电压UN(V)	220		220/380
壳架等级额定电流（A）	63
额定电流（A）	1、3、6、10、16、20、25、32、40、50、63
额定漏电动作电流1Δn	0.03、0.05、0.075、0.100
额定漏电不动作电流ΔIno(A)	0.51Δn
分断时间（S）	≤0.1
额定短路能断能力（A）（cosΦ=0.7)	6000
机械电器寿命（次）	4000

三、主要技术参数

3.1主要技术参数
3.2过电流保护特性

表2

序号	脱扣器额定电流A	起始状态	试验电流	规定时间	预期结果	备注
1	1-63	冷态	1.13In	t≥1h	不脱扣	-
2	1-63	紧接着前项实验后进行	1.45In	t<1h	脱扣	电流在5S内稳定地上升为规定值
3	In<32	冷态	2.55In	1S1S	脱扣	-
3	In>32	冷态	2.55In	1S1S	脱扣	-
4	1-63	冷态	3In	t≥0.1S	不脱扣	B型
			5In	t<0.1S	脱扣	B型
			5n	t≥0.1S	不脱扣	C型
			10In	t<0.1S	脱扣	C型
			10In	t≥0.1S	不脱扣	D型
			14In	t<0.1S	脱扣	D型

五、订货需知
a.断路器名称、型号；b.断路器的额定电流
c.断路器瞬时脱扣器型式（B型、C型、D型）
d.断路器的极数；e.额定剩余动作电流

DZ47LE系列漏电断路器，适用于交流50Hz或60Hz,额定电压单
相220V，三相380V及以下额定电流1-63A的电路中，具有漏电、
过载、短路等保护功能。本产品体积小、重量轻、部件通
用性强，外型美观，导轨安装，使用方便。
该产品适用于工业、商业、高层建筑和民用住宅等各种场所，
产品符合GB6829-95、IEC898-95、IEC755标准。

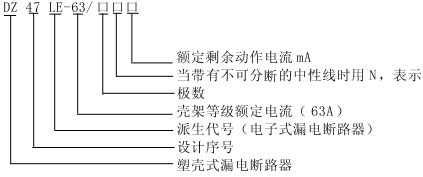

二、型号及其含义

额定电压短路通断能力

表1

-	DZ47LE-63/12	DZ47L-63/22	DZ47L-63/34	DZ47L-63/44
级线数	单极两线	两线两线	三极三线	三极四线	四级四级
额定电压UN(V)	220		220/380
壳架等级额定电流（A）	63
额定电流（A）	1、3、6、10、16、20、25、32、40、50、63
额定漏电动作电流1Δn	0.03、0.05、0.075、0.100
额定漏电不动作电流ΔIno(A)	0.51Δn
分断时间（S）	≤0.1
额定短路能断能力（A）（cosΦ=0.7)	6000
机械电器寿命（次）	4000

三、主要技术参数

3.1主要技术参数
3.2过电流保护特性

表2

序号	脱扣器额定电流A	起始状态	试验电流	规定时间	预期结果	备注
1	1-63	冷态	1.13In	t≥1h	不脱扣	-
2	1-63	紧接着前项实验后进行	1.45In	t<1h	脱扣	电流在5S内稳定地上升为规定值
3	In<32	冷态	2.55In	1S1S	脱扣	-
3	In>32	冷态	2.55In	1S1S	脱扣	-
4	1-63	冷态	3In	t≥0.1S	不脱扣	B型
			5In	t<0.1S	脱扣	B型
			5n	t≥0.1S	不脱扣	C型
			10In	t<0.1S	脱扣	C型
			10In	t≥0.1S	不脱扣	D型
			14In	t<0.1S	脱扣	D型

五、订货需知
a.断路器名称、型号；b.断路器的额定电流
c.断路器瞬时脱扣器型式（B型、C型、D型）
d.断路器的极数；e.额定剩余动作电流
