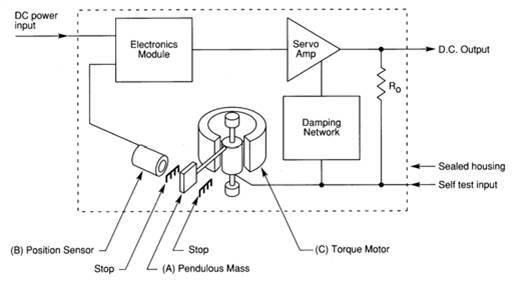

伺服倾角仪由非接触位移传感器、力矩马达、误差、反馈电路和悬臂质量块组成。当整个传感器发生倾斜时，悬臂质量块便离开原来的平衡位置，非接触位移传感器检测出该变化后，将位置信号送入误差和放大电路，一方面传感器输出与倾角成一定比例的模拟信号；另一方面，该信号经反馈电路送入力矩马达的线圈。此时，力矩马达会产生一个与悬臂质量块运动方向相反、大小相等的力矩，力图使悬臂质量块回到原来的平衡位置。这样经过一定时间后，悬臂质量块就停留在一个新的平衡位置。这时，传感器输出的信号才是真正有效的信号。该输出信号一般为直流电压信号，输出电压与用度来表示的角度值成正弦关系。
简介：
LSI是一款高精度闭环重力参考倾角传感器，低成本设计。
|
LSI系列力平衡伺服原理倾角传感器-单轴 |
|
性能参数 |
数值 |
单位 |
| 技术规范@ 20°C |
|
|
|
|
| 量程 |
±14.5° |
±30° |
±90° |
|
| 输入电压 |
±15, +9 to +36 |
Volts dc |
| 消耗电流 |
±15V version = ±0.6
+9V to +36V version = 1.5 |
mA (nom) |
| 满量程输出 (FRO) |
±5 |
Volts dc |
| 输出阻抗 |
less than 10 |
Ω(Ohm) |
| 输出噪声 |
±15V version = 2
+9V to +36V version = 20 |
μV/√Hz (max) |
| 非线性度 |
0.02 |
0.02 |
0.05 |
% FRO (max) |
| 非重复性 |
0.004 |
% FRO (max) |
| 频率响应 (-3dB) |
5，可选30 |
Hz |
| 交叉轴灵敏度 |
1 |
% FRO (max) |
| 零位偏移 |
±0.05 |
Volts dc (max) |
| 热零位漂移 |
0.003 |
%FRO/°C (max) |
| 热灵敏度 |
0.01 |
%FRO/°C (max) |
| 环境指标 |
|
|
|
|
| 工作温度 |
-20 to 80 |
°C |
| 存储温度 |
-40 to 90 |
°C |
| 冲击 |
500g, 0.5msec, ½ sine |
|
| 防护等级 |
IP64 |
|
