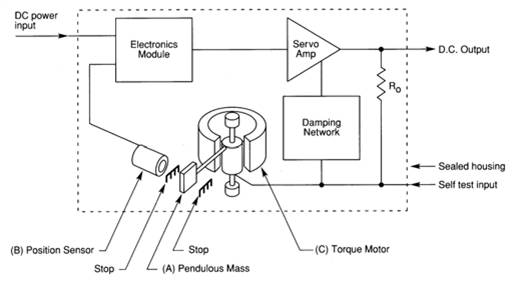

伺服倾角仪由非接触位移传感器、力矩马达、误差、反馈电路和悬臂质量块组成。当整个传感器发生倾斜时，悬臂质量块便离开原来的平衡位置，非接触位移传感器检测出该变化后，将位置信号送入误差和放大电路，一方面传感器输出与倾角成一定比例的模拟信号；另一方面，该信号经反馈电路送入力矩马达的线圈。此时，力矩马达会产生一个与悬臂质量块运动方向相反、大小相等的力矩，力图使悬臂质量块回到原来的平衡位置。这样经过一定时间后，悬臂质量块就停留在一个新的平衡位置。这时，传感器输出的信号才是真正有效的信号。该输出信号一般为直流电压信号，输出电压与用度来表示的角度值成正弦关系。
简介：
T233和T235是高精度的双轴重力参考倾角传感器，适合应用于军事和工业领域。产品的两轴都与LSO系列的单轴规格相媲美。每个轴在XY测量上产生的校准问题，通过其缜密的包装和四个精准的安装槽，得到完美解决。T233为连接器型, T235为焊针型。
|
T233/T235系列力平衡伺服原理倾角传感器-双轴 |
|
性能参数 |
数值 |
单位 |
| 技术规范@ 20°C |
|
|
|
|
|
|
| 量程 |
±1° |
±3° |
±14.5° |
±30° |
±90° |
|
| 输入电压 |
±12 to ±18 |
Volts dc |
| 消耗电流 |
±25 |
±25 |
±15 |
±15 |
±15 |
mA (nom) |
| 满量程输出 (FRO) |
±5 |
Volts dc |
| 输出标准度 |
±1 |
% FRO (max) |
| 输出阻抗 |
less than 10 |
Ω(Ohm) |
| 输出噪声 |
0.005 |
V rms (max) |
| 非线性度 |
0.05 |
0.05 |
0.02 |
0.02 |
0.05 |
% FRO (max) |
| 非重复性 |
0.04 |
0.02 |
0.004 |
0.002 |
0.001 |
% FRO (max) |
| 分辨率 |
0.1 |
0.2 |
1 |
2 |
4 |
arc seconds |
| 频率响应 (-3dB) |
10 |
15 |
30 |
40 |
55 |
Hz |
| 轴未对准 |
±0.1 |
±0.15 |
±0.25 |
±0.5 |
±1.0 |
deg (max) |
| 交叉轴灵敏度 |
0.2 |
% FRO (max) |
| 零位偏移 |
±0.05 |
±0.04 |
±0.03 |
±0.02 |
±0.02 |
Volts dc (max) |
| 热零位漂移 |
0.05 |
0.03 |
0.01 |
0.005 |
0.003 |
%FRO/°C (max) |
| 热灵敏度 |
0.04 |
0.03 |
0.01 |
0.006 |
0.006 |
%Reading/°C (max) |
| 环境指标 |
|
|
|
|
|
|
| 工作温度 |
-18 to 70 |
°C |
| 存储温度 |
-40 to 70 |
°C |
| 连续加速度负载 |
50 |
g |
| 冲击 |
1250g, 0.5msec, ½ sine |
|
| 振动耐受 |
35g rms, 20 Hz to 2000 Hz sinusoidal |
|
| 防护等级 |
IP65 |
|
