伺服倾角仪由非接触位移传感器、力矩马达、误差、反馈电路和悬臂质量块组成。当整个传感器发生倾斜时，悬臂质量块便离开原来的平衡位置，非接触位移传感器检测出该变化后，将位置信号送入误差和放大电路，一方面传感器输出与倾角成一定比例的模拟信号；另一方面，该信号经反馈电路送入力矩马达的线圈。此时，力矩马达会产生一个与悬臂质量块运动方向相反、大小相等的力矩，力图使悬臂质量块回到原来的平衡位置。这样经过一定时间后，悬臂质量块就停留在一个新的平衡位置。这时，传感器输出的信号才是真正有效的信号。该输出信号一般为直流电压信号，输出电压与用度来表示的角度值成正弦关系。

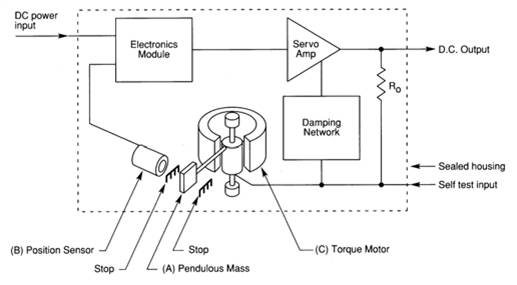

闭环力平衡伺服原理图

简介：
LSO系列是一款高精度重力参考型倾角传感器，广泛应用在商用和军用领域，量程范围广，可选连接头输出或针脚输出形式。

特点

50G高过载能力

坚固外壳抗1500G冲击

力平衡式闭环控制

全范围内精度保证

±1°到±90°可选量程

应用

地质钻孔测绘和工程测量

堤坝位移和桥梁变形控制

地震地壳变化监测

船只压载倾斜测量

重机械倾斜报警控制

机器安装和电子平衡

武器平台控制系统

LSOP/LSOC系列力平衡伺服原理倾角传感器（电压输出）-单轴
性能参数	数值					单位
技术规范@ 20°C
量程	±1°	±3°	±14.5°	±30°	±90°
输入电压	±12 to ±18					Volts dc
消耗电流	±15					mA (nom)
满量程输出 (FRO)	±5					Volts dc
输出标准度	±1					% FRO
输出阻抗	less than 10					Ω
输出噪声	0.002					V rms (max)
非线性度	0.05	0.05	0.02	0.02	0.05	% FRO (max)
非重复性	0.04	0.02	0.004	0.002	0.001	% FRO (max)
分辨率	0.1	0.2	1	2	4	arc seconds
频率响应 (-3dB)	10	15	30	40	55	Hz
轴未对准	±0.1	±0.15	±0.25	±0.5	±1.0	deg (max)
交叉轴灵敏度	0.1					% FRO (max)
零位偏移	±0.05	±0.04	±0.03	±0.02	±0.02	Volts dc (max)
热零位漂移	0.05	0.03	0.01	0.005	0.003	%FRO/°C (max)
热灵敏度	0.04	0.03	0.01	0.006	0.006	%Reading/°C (max)
环境指标
工作温度	-18 to 70					°C
存储温度	-40 to 70					°C
连续加速度负载	50					g
冲击	1500g, 0.5msec, ½ sine
振动耐受	35g rms, 20 Hz to 2000 Hz sinusoidal
防护等级	IP65
