Y232B9---440元 (无源)9600bps
Y232B9VM--- 540元 有源
RS-232全信号光隔远程收发器
RS-232全信号延长器 2产品合起来用—延长232全部信号的方法
一、用途
波士RS-232光隔远程收发器(型号:Y232B9)、RS-232全信号延长器(Y232B9VM)可将RS-232通信距离延长至1Km以上(9600bps时)、并且实现两个RS-232口之间的光电隔离。Y232B9、Y232B9VM隔离和远传RS-232的所有信号,包括RXD、TXD、GND、RTS、CTS、DTR、DSR等。
二、硬件安装

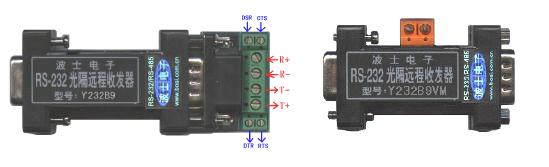

Y232B9外形为DB-9/DB-9转接盒大小,其中DB-9(孔座)一端均直接插在DB-9芯RS-232插座(针座)上。Y232B9VM外形为DB-9/DB-9转接盒大小,侧面有5V供电端子;Y232B9VM的DB-9针端为一个标准的RS-232座(同PC机的RS-232口引脚分配),Y232B9VM的DB-9孔端接延长线。
延长RS-232全部信号的方法有两种:
1、通信双方的两个RS-232口分别各配一个Y232B9,优点是全部无须供电,缺点是连接两个Y232B9之间的延长线中的信号需要交叉。

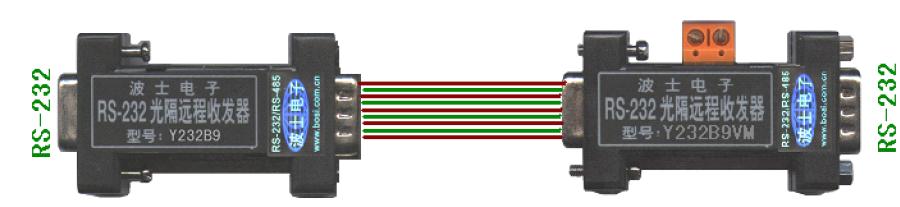

2、通信双方的两个RS-232口一边配接Y232B9、另外一边的RS-232口配接Y232B9VM。缺点是其中一头需要供电,优点是连接两个Y232B9之间的延长线中的信号一一对应连接即可。并且Y232B9VM的DB-9针端甚至可以接无源RS-232设备,比如串口鼠标。显然第2种方案通用性和接线方便性更好。
三、软件说明
本产品均无需任何初始化设置!确保适合所有软件!
四、性能说明
|
型 号 |
功 能 |
特 性 |
说 明 |
|
Y232B9 |
RS-232光隔远程收发器 |
远传和隔离全部信号 |
无需供电 |
|
Y232B9VM |
RS-232全信号延长器 |
远传和隔离全部信号 |
5V供电 |
Y232B9无需外接电源,通信速率保证最高为9600bps,实际可达28800bps以上。Y232B9VM需要外接5V电源,通信速率保证最高为9600bps,实际可达28800bps以上。Y232B9、Y232B9VM传送的握手信号和时钟信号为:发送—RTS,发送—DTR,接收—CTS,接收—DSR。握手信号和时钟信号的最高速率一般9600bps以上,可远传1000米以上。
五、Y232B9与Y232B9之间的接线及引脚分配
接线时“发送”接“接收”,“+”接“+”,“—”接“—”。
Y232B9的DB-9针端引脚分配如下:
(如果Y232B9只传RS-232的收、发、地,则可以当作Y232A用)
|
Y232B9的
DB-9针端引脚状态 |
3 |
5 |
1 |
2 |
|
发(T+) |
发(T—) |
收(R—) |
收(R+) |
