应用
PROFIBUS 协议包括三个主要部分:
• PROFIBUS DP:主站和从站之间采用轮循的通讯方式，主要应用于制
造业自动化系统中单元级和现场级通信
• PROFIBUS PA:电源和通信数据通过总线并行传输，主要用于面向过
程自动化系统中单元级和现场级通讯
• PROFIBUS FMS:定义了主站和主站之间的通讯模型，主要用于自动
化系统中系统级和车间级的过程数据交换
优势
• 12M 的通信速率和可靠的通信质量 (海明距离=4)
• 适用多种通信介质 (电、光、红外、导轨以及混合方式)
• 灵活的拓扑结构，支持线型、树型、环型结构以及冗余的通信模型
• 强大的通信功能，支持基于总线的驱动技术和符合IEC61508的总线
安全通信技术
• 先进的网络规模 (最多支持126 个总线站，网络规格可达90 公里)

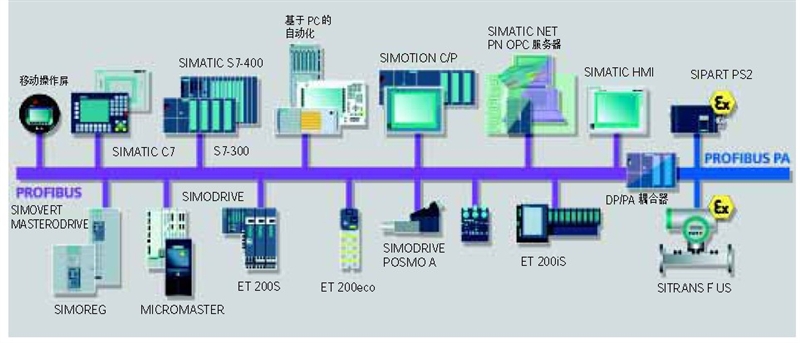

PROFIBUS 网络的构成
1. PROFIBUS 主站(一类主站，必需)
• SIMATIC PLC
• SIMATIC WinAC 控制器
• 支持主站功能的通讯处理器
• IE / PB 链路模块
• ET 200S / ET 200X 的主站模块
2. PROFIBUS 从站
• ET200 系列分布式I/O
• 支持DP 接口的传动装置
• 支持从站功能的通讯处理器
• 其它支持DP 接口的输入、输出或智能设备
3. PROFIBUS 网络部件
• 通信介质—电缆
• 总线部件—总线连接器、中继器、耦合器、链路
• 网络转接器—串行通信、以太网、AS-i、EIB 系统
4. 人机界面设备 (二类主站，可选)
• TP / OP 设备
• 经由通讯处理器连接到网络的计算机及编程设备
5. 工程及诊断工具
• 网络配置、诊断工具
• 剥线工具
通讯处理器的作用是将SIMATIC PLC连接到PROFIBUS网络中。设计用于严酷的工业环境中，可用于较宽的温度范围内。并通过船级社认证
(ABS)，可用于船只或海上设备。通讯处理器允许标准S7 通讯、S5 兼容通讯以及PG/OP 通讯。
通讯处理器功能概述:
• 通过 PROFIBUS，可以很容易地对通讯处理器进行组态和编程
• 使用 S7 路由功能，可以提供交叉网络编程器通讯
• 并且无需编程器即可进行通讯处理器的更换
• 用几个 PROFIBUS-DP 接口扩展SIMATIC PLC 的过程I/O
• 使用几个通讯处理器，即可根据子处理器实现一个有针对性的解决方案
• 使用多功能和 OP 通讯，可以实现丰富的HMI 解决方案
• 特别适合于用 SYNC / FREEZE (同步/ 冻结) 和等距总线循环等闭环控制任务
• NCM S7 提供有丰富的诊断功能，包括通讯处理器运行状态、一般诊断和状态功能、连接诊断和诊断缓冲器。
使用用于 PROFIBUS 的NCM S7 选件包 (集成在STEP 7 中) ，可以进行组态
• 时间同步 (使用CP 443-5 基本型和扩展型)
• 通过在 SIMATIC S7-400 容错系统中的过程I/O (例如ET 200M)的冗余连接，增加了工厂的可用性
• 运行过程中可添加分布式 I/O (CP 443-5 扩展型)
