1 概述
ASD系列开关柜综合测控装置用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示，自动温湿度控制，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。

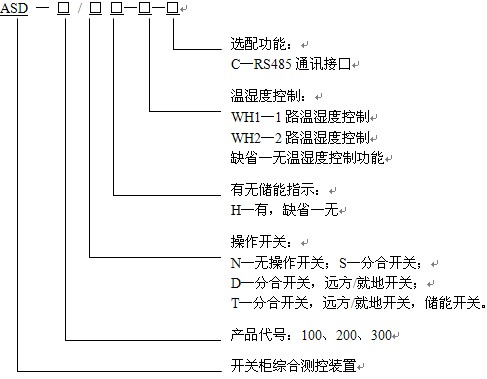

2 型号说明
3 技术参数
| 项 目 |
指 标 |
| ASD300 |
ASD200 |
ASD100 |
| 额定输入 |
接线方式 |
3P3L或3P4L |
—— |
—— |
| 电压 |
100V |
—— |
—— |
| 电流 |
5A |
—— |
—— |
| 频率 |
50Hz |
—— |
—— |
| 准确度 |
电流、电压 |
0.5级 |
—— |
—— |
| 有功功率、无功功率 |
0.5级 |
—— |
—— |
| 电能 |
0.5级 |
—— |
—— |
| 温度（@25摄氏度） |
±1℃ |
±1℃ |
±2℃ |
| 相对湿度 |
±5％ |
±5％ |
±5％ |
| 功耗 |
辅助电源 |
≤8VA |
≤6VA |
≤5VA |
| 电压输入 |
≤0.5VA |
—— |
—— |
| 电流输入 |
≤1VA |
—— |
—— |
| 通讯 |
协议 |
MODBUS-RTU |
|
|
| 波特率(bps) |
2400、4800、 |
2400、4800、 |
2400、4800、 |
| 9600、19200 |
9600、19200 |
9600、19200 |
| 平均无故障工作时间(h) |
≥50000 |
≥50000 |
≥50000 |
4 功能配置
5 外形及尺寸（mm）

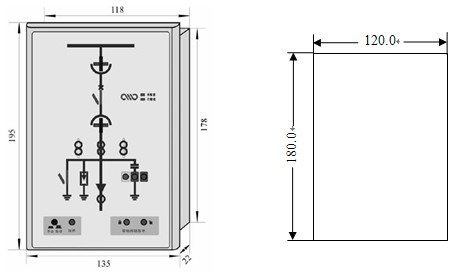

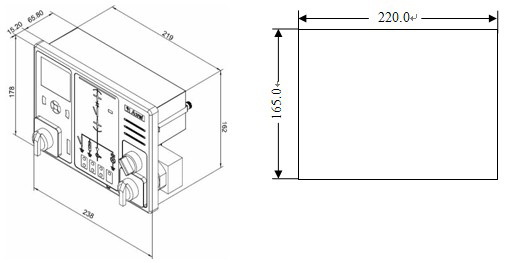

5.1 ASD200、ASD300
5.2 ASD100

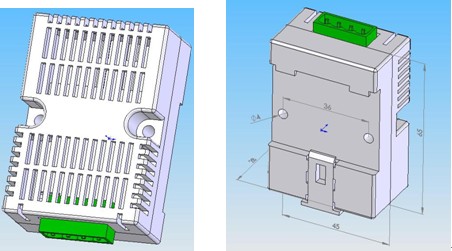

5.3 温湿度传感器（配套附件）
6 接线端子

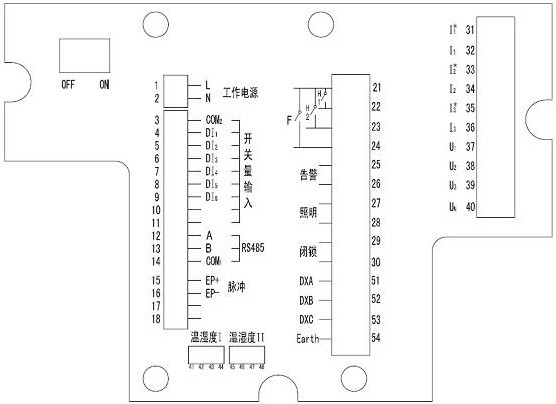

6.1 ASD300

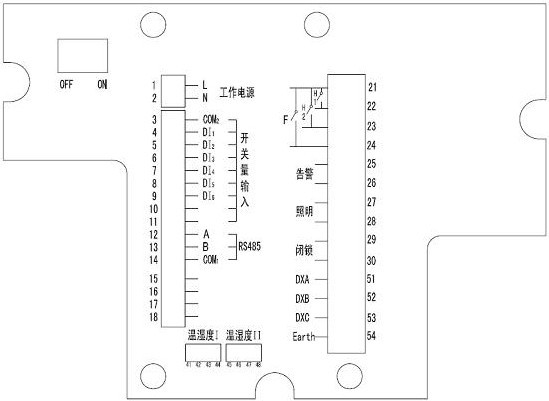

6.2 ASD200

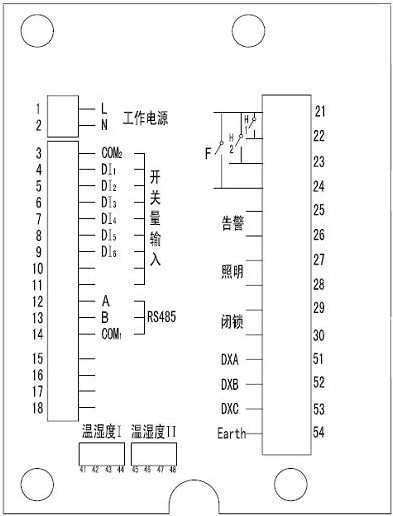

6.3 ASD100
