ASJ系列数字式量度继电器
1 概述
ASJ系列数字式量度继电器（以下简称继电器），采用32位高性能CPU，实时采样三相交流电流、三相交流电压信号，采用有效值计算方法，在较宽的频率范围内实现了较高精度的测量。集成有多种保护功能，仅需简单选择即可实现保护的投入或退出、报警或跳闸；精度高、功耗小、动作快、返回系数高、无抖动，可用于需要电压监控（电压型：如发电机、变压器和输电线的继电保护等）或电流监控（电流型：如电动机、变压器和输电线的过负荷和短路保护线路中）的场合，作为过电压、欠电压、过电流、欠电流、过频率、欠频率保护的闭锁动作元件或启动元件。

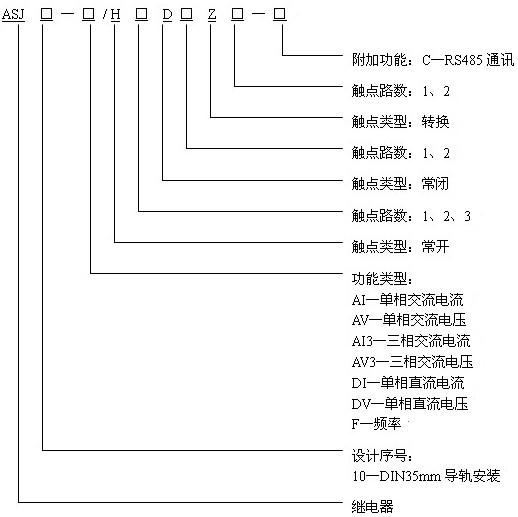

2 型号说明
3 通用技术条件
| 技术参数 |
指 标 |
| 通讯 |
RS485接口、Modbus-RTU协议 |
| 辅助电源 |
AC85～270V/DC100～350V，功耗5VA |
| 安全性 |
工频耐压：电源、电压、电流输入回路之间AC2kV/1min，50Hz |
| 绝缘电阻：输入、输出端对机壳>100MΩ |
| 环境 |
工作温度：-10℃～+55℃ |
| 储存温度：-20℃～+70℃ |
| 相对湿度：5％～95％不结露 |
| 海拔高度：≤2000m |
| 污染等级 |
2级 |
| 防护等级 |
IP20 |
| 安装类别 |
III级 |
4 产品特性
| 型 号 |
电 流 |
电 压 |
频率 |
| 功 能 |
ASJ10-AI |
ASJ10-AI3 |
ASJ10-AV |
ASJ10-AV3 |
ASJ10-F |
| 信号 |
二次侧1A、5A |
√ |
√ |
|
|
|
| 输入 |
AC100V、220V、380V |
|
|
√ |
√ |
√ |
| 测量 |
0-10A |
√ |
√ |
|
|
|
| 范围 |
0.1-1.2Ue |
|
|
√ |
√ |
|
| |
20-70Hz |
|
|
|
|
√ |
| 过载 |
持续1.2倍，瞬时10倍/5秒 |
√ |
√ |
|
|
|
| 倍数 |
持续1.2倍，瞬时2倍/1秒 |
|
|
√ |
√ |
√ |
| 保护 |
起动超时、欠载、短路 |
√ |
√ |
|
|
|
| 功能 |
过载（定时限、反时限） |
√ |
√ |
|
|
|
| |
欠压、过压 |
|
|
√ |
√ |
|
| |
欠频率、过频率 |
|
|
|
|
√ |
| |
不平衡 |
|
√ |
|
√ |
|
| |
断相 |
|
√ |
|
|
|
| |
相序 |
|
|
|
√ |
|
| 继电器输出 |
数量 |
3常开或2常开1常闭 |
| 触点容量 |
AC250V 3A或DC30V 3A |

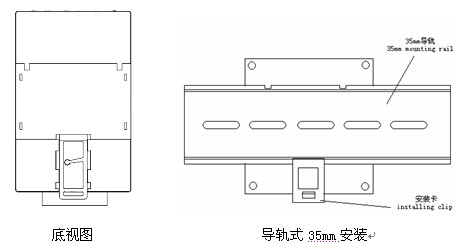

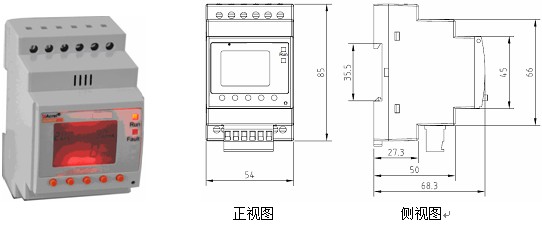

5 外形及尺寸(mm)

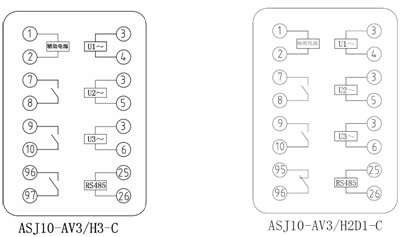

6 接线端子

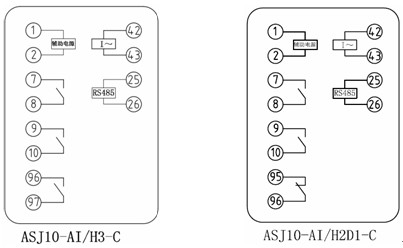

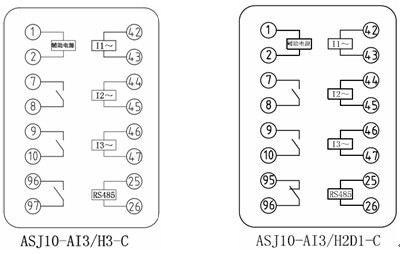

电流继电器

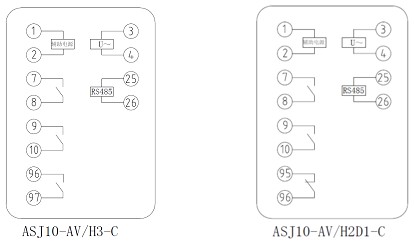

电压继电器
频率继电器

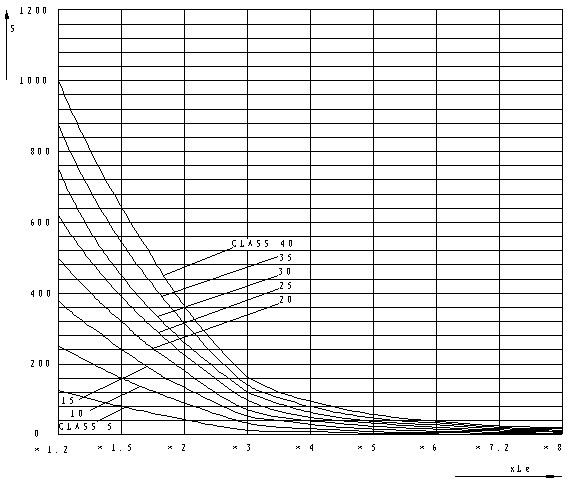

7 过载保护电流—时间对照表及曲线图
| 可选择的脱扣曲线等级K |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
| 脱扣延时（S）误差±10% |
三相平衡的负载，自冷态始 |
| 额定值Ie ×1.2 |
125 |
250 |
375 |
500 |
625 |
750 |
875 |
1000 |
| ×1.5 |
80 |
160 |
240 |
320 |
400 |
480 |
560 |
640 |
| ×2 |
45 |
90 |
135 |
180 |
225 |
270 |
315 |
360 |
| ×3 |
20 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
| ×4 |
11.3 |
22.5 |
33.8 |
45 |
56.3 |
67.5 |
78.8 |
90 |
| ×5 |
7.2 |
14.4 |
21.6 |
28.8 |
36 |
43.2 |
50.4 |
57.6 |
| ×6 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
| ×7.2 |
3.5 |
6.9 |
10.4 |
13.9 |
17.4 |
20.8 |
24.3 |
27.8 |
| ×8 |
2.8 |
5.6 |
8.4 |
11.3 |
14.1 |
16.9 |
19.7 |
22.5 |
8 应用方案示例

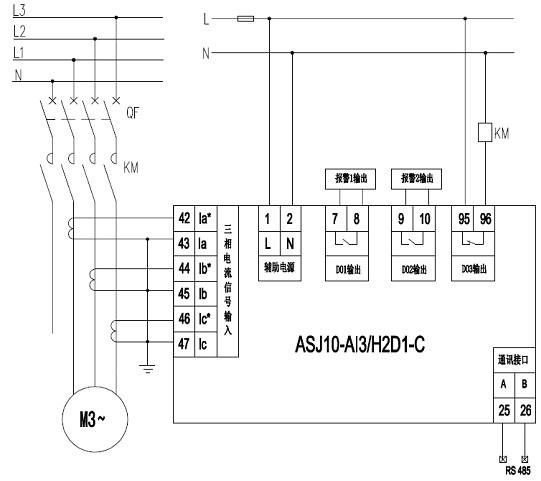

示例一 ASJ10-AI3在电动机保护中的应用
ASJ10-AI系列是一款能够监视负载的监视继电器，适用于需要进行电流保护的场合，如电动机、变压器和输电线的过负荷和短路保护线路中，随时监视负载的电流状况，能对负载的多种故障状态进行保护，一旦发生故障，能及时将负载从系统中切除，从而起到保护作用。
示例二 ASJ10-AV3在光伏发电中的应用

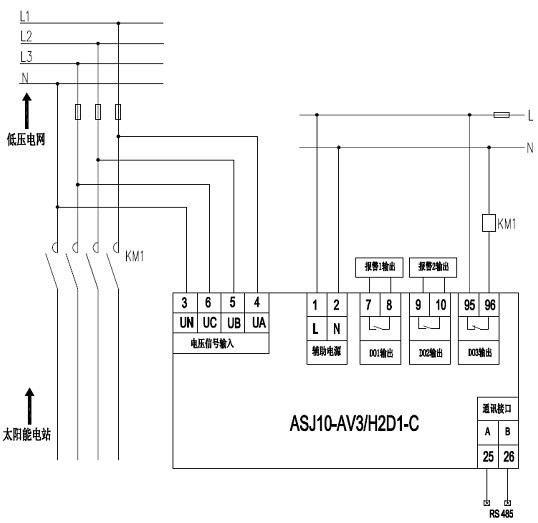

ASJ10-AV系列是一款适用于监视三相馈电主电路的监视继电器，它连接在馈电网、分散的电源系统和公共电网之间，一旦发现电网故障，ASJ10-AV能将发电系统从公共电网中断开，从而起到保护作用。

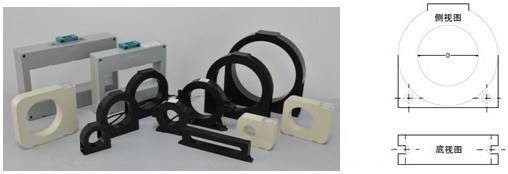

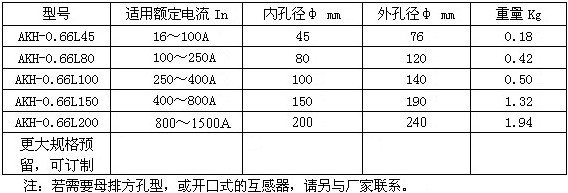

9 附件(剩余电流互感器)
10 应用方案

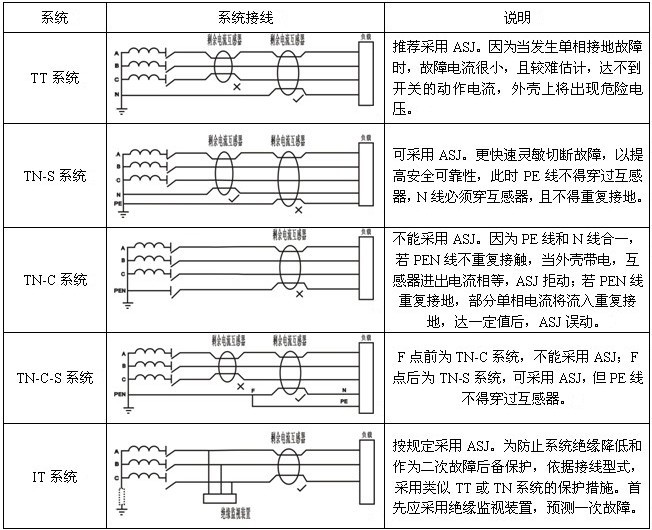

1）该装置主要应用于系统保护，作为直接电击、间接电击、电器火灾以及分级保护的防护。在直接电击防护中只作为补充防护，此时额定剩余动作电流不超过30mA•S。
2）下列设备和场所必须安装保护装置：移动式电器设备及手持式电动工具、生产用的电器设备、施工工地的电气机械设备、安装在户外的电器装置等（详见GB13955）。
3）额定剩余动作电流应充分考虑系统正常泄漏电流值。一般不小于正常实测泄漏电流最大值2-4倍：分支线4倍；支线2.5倍；干线2倍。根据经验公式：
单相回路：I△n≥In/2000（照明）
三相回路：I△n≥In/1000（动力或动力照明混合）式中In为线路最大供电电流。
4）为了保证分级保护动作的选择性，上下级间的电流和时间配合应符合下列规定：
I△n1（上级）≥I△n2（下级）
tF（上级ASJ返回时间）＞tFa（下级ASJ分断时间），时间差不小于0.2S。
一般分支线和末端：30～100mA、≤0.1S；支线：300～500mA、0.2～0.8S；干线：500~1000mA、≤2S。
