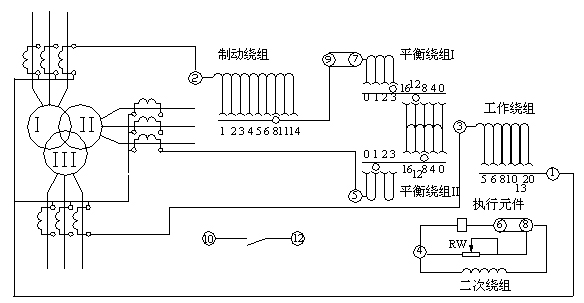

继电器采用JK－32K、H、Q型标准化壳体组件，具有嵌入式后接线 (JK－32K)、凸出式后接线 (JK－32H) 和凸出式前接线 (JK－32Q) 三种结构型式，可任选。原理接线见图1。
图 1
1 额定值(输入激励量)
a. 额定频率 50Hz；
b. 交流额定电流 5A。
2 动作值
无制动时，继电器的动作安匝为AW0=60±4。
3 电流整定的有效范围
当用于保护三绕组电力变压器时，其动作电流可在3A—12A的范围内进行整定 (AW0=60±4)。
当用于保护两绕组电力变压器时，其动作电流可在1.55A～12A 的范围内进行整定 (AW0 = 60±4)。
4 制动特性
由动作电流与制动电流的比值所决定的制动系数kZ可以在广泛的范围内变化。 图2的制动特性AWc=f (AWZ) 是其极限范围，它与工作电流和制动电流间的相位差有关，但无论在任何角度下都不应超出曲线的范围。
图4 制动特性（图示曲线为极限范围）

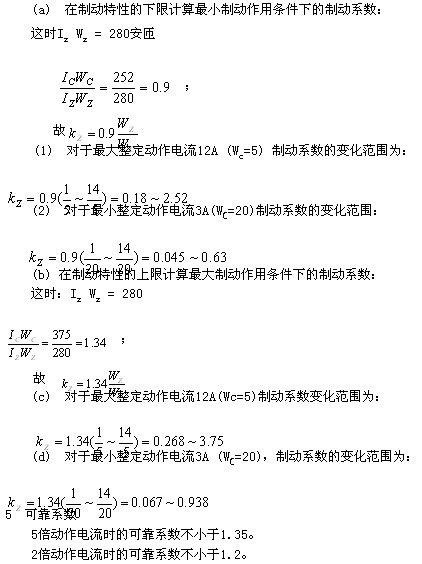

在下列两种情况下计算制动系数的数值：
6 动作时间
3倍动作电流时，继电器的动作时间不大于0.035秒。
7 功率消耗
在额定电流时，继电器的单相功率消耗应满足如下规定值。
a. 正常情况下，当变流器的制动和平衡绕组的匝数全部接入时不大于8.5VA；
b. 在区内故障，变流器的制动绕组、平衡绕组和工作绕组的匝数全部接入时不大于20VA。
注：a. 在确定正常情况下的功率消耗时， 要计算制动绕组的全阻抗和平衡绕组的交流电阻。
b. 当电流小于或大于5A时，绕组的全阻抗相应地增大和减少。
8 热要求
8.1 连续耐热极限值
当环境温度为40℃，变流器的工作绕组、制动绕组、平衡绕组能分别长期通过2倍额定电流。当它们匝数全部接入时：
a. 继电器所有绕组的温升不超65K；
b. 所有部件不应引起永久性变形和任何其它损坏。
8.2 短时耐热极限值
在基准条件和任意整定值下，继电器差动绕组、平衡绕组允许在1s内通过10倍额定电流而无损坏。
9 绝缘电阻
继电器所有电路连在一起与外露的非带电金属部分及外壳之间，以及在电气上无联系的各电路之间，用开路电压为500V的测试仪表测量，其绝缘电阻在正常试验条件下不小于300MΩ，在交变湿热条件下不小于4MΩ。
10 介质强度
继电器所有电路连在一起与外露的非带电金属部分之间以及在电气上无联系的各电路之间的绝缘强度，能承受50Hz、电压2kV(有效值)1min的试验，无击穿或闪络现象。动静触点间介质耐压为1kV。
11 触点性能
在电压不大于250V，电流不大于2A的直流有感负荷电路（τ=5ms±0.75ms）中，触点断开容量为50W；在电压不大于250V，电流不大于2A的交流电路（cosφ= 0.4±0.1）中，触点断开容量为250VA。
12 电寿命
继电器的电寿命为500次。
12 机械寿命
继电器的机械寿命为1×103次。
