CE系列光伏汇流采集装置是专门应用于智能光伏汇流箱（又名太阳能汇流箱,太阳能光伏汇流箱,光伏阵列防雷汇流箱,太阳能发电汇流箱,光伏发电汇流箱,光伏防雷汇流箱，光伏发电机防雷汇流箱）用于实时监测光电池阵列中电池板的运行状态，其中主要功能有光电池电流、电压及发电功率的测量、汇流箱中防雷器的失效状态与寿命检测、直流断路器状态采集、继电器控制输出、带有风速、温度、辐照仪等传感器模拟量测量接口，装置采用RS485接口进行远程通讯。 |
|
|
|
产品特色： |
|
|
1.多种通讯：RS485，zigBee,wifi
2.避雷失效(独有)和损坏检测
3.性价比高
4.工作电源可直接从电池板上取电压（100-1000V）
5.适用性高(安装、体积、功能全面、不需要额外电源供电)
6.产品性能等于，大于同类产品 | | |
|
|
| 产品特点： |
| |
·采用霍尔传感器隔离测量和高精度大功率电阻采样隔离测量，可任选一种 |
| |
·可用于汇流的正极或负极测量 |
| |
·电源供电采用光电池组电压自供电，方便现场施工 |
| |
·可板载光伏专用直流熔断器，容量可选，耐压直流1000V |
| |
·可选电压功能，最高测量电压DC1KV |
| |
·提供两路标准0-10V或0-20mA模拟量信号输入，可用于其它传感器的信号转换输入 |
| |
·具有本地LED显示测量参数 |
| |
·标准Modbus-RTU协议RS485接口通讯 |
| |
| 产品功能: |
| |
·光伏电池串开路检测报警（数据远传与当地LED灯红绿与指示报警)
·带开关量输入，用于直流断路器、防雷器等元件的状态或失效检测
·带继电器输出，远程控制，用于驱动直流断路器的自动分合闸
·提供温度、辐照、风速等类型传感器输入的模拟接口
·可输出直流电源（12V或24V）给外部传感器供电（可选功能）
·板载六位数码管循环显示每通道的输入电流，并具有关闭节能显示模式
·标准Modbus RTU通讯协议，通讯地址、波特率、数据方式都可自由设定，设定方式有本地设置与远程通讯设定两种方式
·能测量汇流后的电池电压，并计算出每一路电池串的功率；采用光伏电池电压自供电，无需市电接入 |
| |
| 技术参数： |
| 产品主型号 |
CE-ND12 |
CE-ND22 |
CE-ND32 |
| 输入路数 |
8路 |
12路 |
16路 |
| 输入范围 |
DC 0~10A |
| 数据更新周期 |
1秒 |
| 测量精度 |
光伏电池测量1.0级、外部模拟量0.5级 |
| 温度系数 |
500ppm |
| 通讯接口 |
RS485、Modbus协议、无校验/奇校验/偶校验、4800/9600/19200/57600bps |
| 隔离耐压 |
电源/汇流输入/通讯/光伏电压输入/开关量输入/继电器输出之间相互隔离，隔离耐压2500V DC/1分钟 |
| 温度/湿度 |
工作温度：-25-+60°C，湿度95%，无凝露、无腐蚀性气体场所 |
| 辅助电源 |
220AC/100-1000VDC |
| 功耗 |
|
| 雷击浪涌 |
|
| 附加功能 |
|
| 继电器输出 |
1组转换8A/AC250V(8A/DC 30V) |
| 开关量输入 |
3组外部状态输入（干接点方式） |
| 模拟量输入 |
DC0(4)-20mA、DC0-10V（也可按用户要求订做） | |
| |

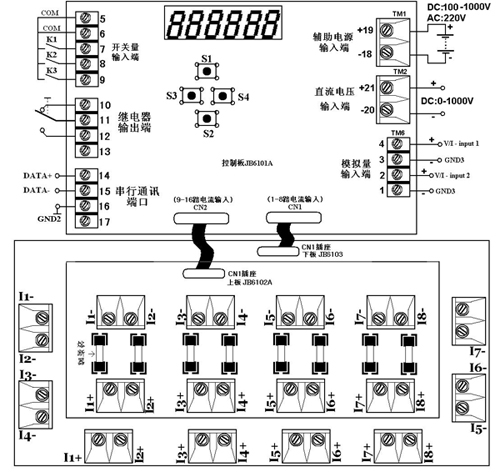

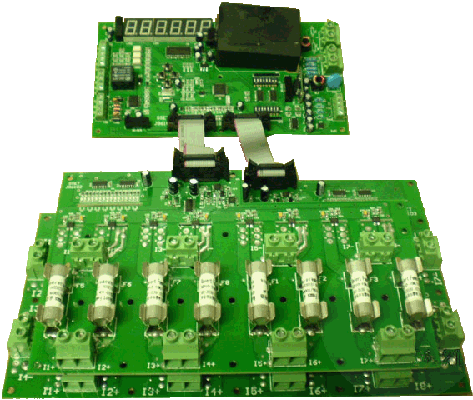

| 接线方式： |
|
|
| 汇流采样板接线说明： |
·I*+为*路电流流入端口，I*-为*路电流流出端口。其中正负路号相同的为同一回路，如：I1+为第一路电流流入端口，I1-为第一路电流流出端口
·控制板CN1插座对应的汇流板路数对应关系为：I1 ～ I8端口分别顺序对应控制板显示的第1路至第8路电流输入
·控制板CN2插座对应的汇流板路数对应关系为：I1 ～ I8端口分别顺序对应控制板显示的第9路至第16路电流输入
·上下汇流采样板可任意组合使用，上板小，下板大，可同时使用两块小板也可仅用一块小
|
| |
|
说明书下载：光伏汇流采集器说明书.pdf
|
