JMDM-COM20DI 工业级20 路数字量输入串口控制器说明书
一、 产品简介

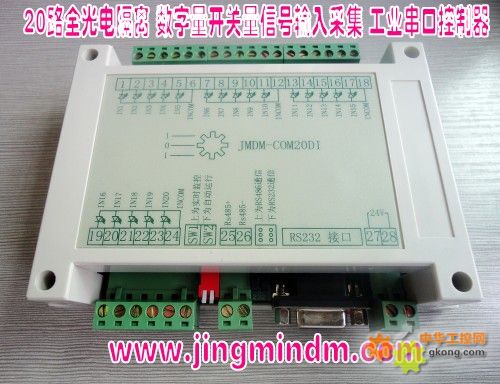

JMDM-COM20DI 是深圳市精敏数字机器有限公司自主研发的一款具有高可靠稳定性的工业
单片机数字量串口控制器、板载20 路光电隔离数字量信号输入，可用于检测外部各种开关量信号
输入，如光电传感器、红外传感器、霍尔传感器、接近开关、点动开关等数字量输入器件，产品具
有如下特征：
1、产品设计及品质：专业的工业级高可靠防雷击抗强电磁高频干扰电路设计、电路布局紧凑而合
理、散热良好、多采用贴片式芯片及元器件，产品程序保密性高、工业品质可靠、性能稳定，可胜
任各种电磁干扰大、环境恶劣的工业现场，如引弧电流、焊接电流、变频器等工作场合均可稳定使
用。
2、20 路光电隔离数字量输入特性：
1）20 路光电隔离数字量采用了光电隔离的电路设计方法，稳定可靠；
2）20 路光电隔离数字量输入可分成了四组，可分别用于不同的电压场合；每路数字量输入的输
入电压范围为3.3V—24V；输入电流为5-10MA；
3、2 种通信接口可选：1 个RS485 接口和1 个RS232 接口通过短路帽可选；
4、3 种工作方式：支持独立控制、RS232 串口监控、RS485 串口监控3 种方式；
5、精确时间控制：自带系统时钟，可实现精确时间控制；
6、系统稳定性：具有工业级防雷击、抗强电磁干扰、高可靠性能，无死机现象。
7、数字量工作状态指示灯：每路数字量输入都有一个指示灯，方便观察输入点工作状态；
8、工业外壳，外观紧凑，防尘美观，一体化紧凑型设计，安装方便：导轨或螺孔安装；
9、提供简单易用的串口通信协议、上位机源码，方便客户二次开发。
二、 性能参数
1、工作电源：控制器工作电源：12V 或24V，交流或直流通用；输入工作电源：3~24V 直流电；
2、主控制芯片：8 位高性能单片机加高速高稳定FPGA 可编程阵列电路；
3、程序存储空间：32K (若有特定需要，可用64K)；
4、数据存储空间：16K (若有特定需要，可用32K)，保存数据，断电数据不丢失；
5、输入：20 路数字量输入，每路输入承受的最大电压为36V，最大承受电流是10MA；每路输入
点均采用了光电隔离，隔离电压为1000V；出厂默认为低电平有效型（NPN 型）；输入点可根据客
户需要订做成高电平有效型 （PNP 型），购买前需说明；
6、系统稳定性：采用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间
在1ms 之内；
7、2 种通信方式 （接口）可选：1 个RS232 接口、1 个RS485 接口可通过短路帽选择。
1 路标准的RS232 串行通信接口（抗15KV 静电冲击），可直接与电脑或文本显示器等外设通
信；可直接通过RS232 接口下载程序，无需烧录器，方便程序修改、升级；RS232 通信最大距离
为10 米；
1 路标准的RS485 通信接口 （抗15KV 静电冲击和雷击），可用于RS485 通信、远程控制，
最大通信距离1.5Km；
8、控制器工作状态指示：2 个LED 灯显示；
9、2 个拨码开关：可根据程序需要设定程序状态或程序参数；
10、工业外壳，防尘美观，一体化紧凑型设计，安装方便：导轨或螺孔安装；
11、外形尺寸：外壳：长宽高为: 145mm×90mm×40mm；内部控制板：长宽高为: 122mm×86mm×
28mm；
