 概述
|
|
一路检测端，一路操作端，回路供电隔离栅，通道1；4～20mA，信号从危险侧隔离传送到安全侧，通道2：把安全侧的4～20mA信号隔离传送到危险侧，驱动现场的执行机构等设备。该产品需独立供电，输入、输出和电源三方隔离,隔离电压交流2500Vrms。 |
|
安全认证 |
| 证书号 |
GYB081567 |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
8-7/10-11-12 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=29.6V |
| 电流 |
Io=100mA |
| 功率 |
Po=0.74W |
| 电容 |
Co=0.07μF |
| 电感 |
Lo=2.5mH | |
|

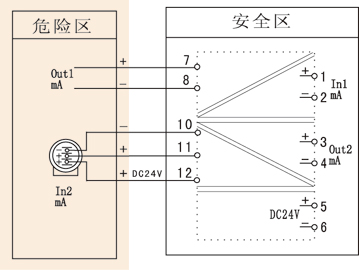

接线图 |
|
|
| 端子号 |
端子说明 |
| 安全区（绿色） |
1 |
In1（+） |
| 2 |
In2（-） |
| 3 |
OUT2（+） |
| 4 |
OUT2（-） |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危险区（蓝色） |
7 |
OUT1（+） |
| 8 |
OUT1（-） |
| 10 |
In2（-） |
| 11 |
In2（+） |
| 12 |
24V（+） | |
|
结构外型图 |
|

|
| EVT：工作指示灯：仪表正常工作时，指示灯亮为绿色；输入信号有故障报警时，指示灯为红色。 |
| 35mm导轨式安装，安装时请注意卡位稳定、牢固。 |
| 请尽可能垂直安装，以利于仪表内部热量散发。 | |
|
技术参数 |
| 电源 |
| 额定工作电压范围 |
DC24V±10% |
| 功耗 |
≤2.5W |
| 通道1 |
| 安全侧：输出信号 |
4～20mA（或0～20mA） |
| 输出阻抗 |
RL≤250Ω |
| 危险侧：输入信号 |
4～20mA（或0～20mA） |
| 输入负载阻抗 |
RL≤500Ω |
| 通道2 |
| 安全侧：输出信号 |
4～20mA（或0～20mA） |
| 输出负载阻抗 |
RL≤500Ω |
| 危险侧：输入信号 |
4～20mA（或0～20mA） |
| 输入阻抗 |
RL≤250Ω |
| 配电电压 |
DC24V/30mA |
| 绝缘强度 |
| 本安端与非本安端 |
2500V,a.c;1min |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 | |
|
仪表选型 |
| |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
| 一路检测端一路操作端隔离栅 NHR-C31 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
↓
□
|
/ |
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
X
V24 |
| 7/8 |
<输入> |
|
| （从列表中选择代码） |
| 代码 |
类型 |
| 25 |
0-20mA |
| 26 |
0-10mA |
| 27 |
4-20mA |
| 32 |
0-10mA开方 |
| 33 |
4-20mA开方 |
| 9/10 |
<输出> |
|
| （从列表中选择代码） |
| 代码 |
类型 |
| 0 |
4-20mA |
| 2 |
0-10mA |
| 4 |
0-20mA |
| 11 |
<配电输出>（仅限于检测端） |
|
| 无输出 |
| 24V配电 | |
|
型号举例：NHR-C31-27/27-0/0
一路检测端一路操作端隔离栅，两路输入信号为：4-20mA，两路输出信号为：4-20mA。 |
