一、模块功能简介
LM-1020-Z系列为透明数据传输，符合工业标准应用的无线数据通信设备。支持标准的工业级 RS-232、RS-485 串行接口。它采用了加强型的Zigbee无线技术，即可作为组网模块（协调器），也可作为传输模块（路由器）使用。具有通讯距离远、抗干扰能力强、组网灵活等优点和特性。可实现多设备间的数据透明传输。
LM-1020-Z除了具有标准的工业接口，灵活的组网优势外，它还可以结合其它多种有线或无线通讯技术，拓展更多的应用。例如结合 GPRS ,以太网等技术，可以扩展通讯距离，互联网接入，实现网络化的管理。
二、模块结构及接线端子

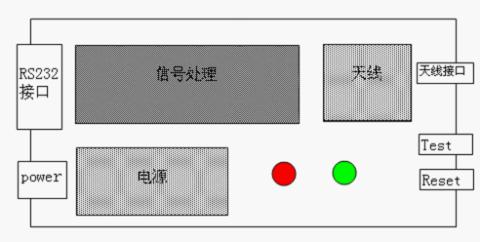

1． 接线端子
Power +:电源正端 +5V DC
Power - :电源负端
RS232/485 : RS232/RS485通信口
2． 按键
Test: 网络测试,用于发送一个广播消息
Reset：网络复位
3． 指示灯
Active ：入网指示
TX/RX：数据收发指示
三，技术参数：
|
功能 |
特性 |
|
频率 |
2.405-2.480G ISM，全球免费频段 |
|
通道 |
11-26 通道；默认为 0，自动选择干扰最小的通道 |
|
调制方式 |
QPSK |
|
速率 |
250Kbps |
|
收发器特性 |
低功率:发射功率：2.5dBm 接收器灵敏度：-96dBm |
|
高功率:发射功率：30dBm 接收器灵敏度：-100dBm |
|
通讯距离
|
低功率:可视距离 150-250 米，和环境以及天线增益有关系 |
|
高功率:可视距离 1500-2000 米，和环境与天线增益有关系 |
|
协议栈 |
基于 IEEE802.15.4 底层协议栈 |
|
网络拓扑 |
点对点、星型网络、树状网络，链状网络 |
|
数据传输模式 |
串口透明传输 |
|
串口模式 |
数据位：8位，波特率：1200-115200bps 校验位：奇、 偶、 无 |
|
配置模式 |
软件配置或者串口命令配置 |
|
硬件接口 |
RS-232 RS485 |
|
天线 |
SMA孔母头，3db全向棒式天线，吸盘天线可选 |
|
节点检测 |
实时监测网络中节点个数 |
|
电压检测 |
实时监测节点供电电压 |
|
PAN ID设置 |
环境中有多个组网模块存在，可通过PAN ID设置，选择对应网络 |
|
模块ID设置 |
可任意设定模块ID（4位有效数字） |
|
电源 |
5-12V DC 10mA@12V DC |
|
工作温度 |
-20 C°-70C° |
|
安装方式 |
面板安装 |
