| ■ 简 介 |
| DTS01系列内装IC压电加速度传感器是内装微型IC放大器的压电加速度传感器，它将传统的压电加速度传感器与电荷放大器集于一体，能直接与记录、显示和采集仪器连接，简化了测试系统，提高了测试精度和可靠性。广泛用于核爆炸、航空航天、铁路、桥梁、建筑、车船、机械、水利、电力、石油、地质、环保、地震等领域。 |
 |
| ■ 特 征 |
■ 应 用 |
|
◆ 低阻抗输出，抗干扰，噪声小
◆ 可以进行长电缆传输
◆ 性能价格比高，安装方便
◆ 适用于多点测量
◆ 稳定可靠、抗潮湿
◆ 抗粉尘、抗有害气体
◆ 激励电压：18~30VDC，典型值：24VDC
◆ 线性：≤1%
◆ 放电时间常数：≥ 0.2秒
◆ 安装力矩：约20Kgf.cm(M5螺纹)
◆ 输出阻抗：＜150Ω
◆ 温度范围：-40～+120℃ |
◆ 核爆炸、航空航天
◆ 铁路、桥梁
◆ 石油、地质
◆ 环保、地震
◆ 建筑、车船、机械、水利
◆ 科研、教学 |
| ■ 组 成 |
|
DTS01系列压电加速度传感器采用世界上先进的隔离剪切和三角剪切结构，由压电加速度传感器和微型IC放大器组成。微型IC放大器关键元件为美国原装进口，其基本组成为MOS场效应管，并由输入端的高阻值电阻与传感器电容构成一个一阶高通滤波器，由此确定传感器测量中的低频截止频率。内装IC传感器信号输出具有两线联接特征，即信号输出线与供微型IC放大器工作用的恒流源输入线为同一根线，另一根线为地线，信号输出线可以用
屏蔽效果好的低噪声同轴电缆，而在环境不是很恶劣的情况下，也可用普通的同轴电缆。

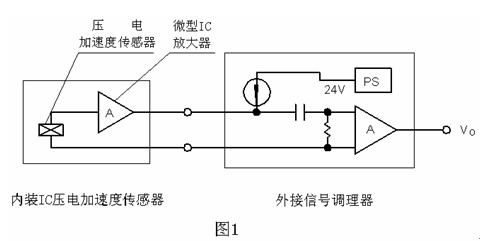

内装IC压电加速度传感器与外接信号调理器原理简图如图1所示。
|
| ■ 订货信息 |
|
型号 |
灵敏度
mV/g |
量程
g |
频率范围
Hz(±10%) |
分辨率
g |
抗冲击
g |
重量
gm |
用途 |
|
DTS0101 |
100 |
50 |
0.5-8000 |
0.0002 |
2000 |
9 |
模态试验 |
|
DTS0102T |
5 |
500 |
0.5-13000 |
0.004 |
5000 |
13 |
大振动、冲击测量 |
|
DTS0103
DTS0103T |
50 |
100 |
0.35-10000 |
0.0004 |
2000 |
14 |
通用测振 |
|
DTS0104T |
100 |
50 |
0.5-9000 |
0.0002 |
1500 |
28 |
通用测振 |
|
DTS0154A |
100 |
50 |
0.2-7700 |
0.0002 |
1500 |
28 |
顶端输出，通用测振 |
|
DTS0105
DTS0105T |
250 |
20 |
0.35-6000 |
0.0001 |
1000 |
35 |
低频、小g测振 |
|
DTS0106
DTS0106T |
1000 |
5 |
0.04-1500 |
0.00002 |
200 |
160 |
超低频、小g测振 |
|
DTS0107T |
100 |
50 |
0.5-6000 |
0.0002 |
1000 |
46 |
TNC接头、长期监测 |
|
DTS0108
DTS0108T |
500 |
10 |
0.35-4000 |
0.0004 |
500 |
68 |
低频、小g测振 |
|
DTS0109 |
100 |
50 |
0.5-6000 |
0.0002 |
1000 |
28 |
二向测振 |
|
DTS0110 |
100 |
50 |
0.5-5000 |
0.0002 |
500 |
65 |
三向测振 |
|
DTS0111 |
500 |
10 |
0.5-2000 |
0.00004 |
300 |
200 |
三向测振 |
|
DTS0112 |
100 |
50 |
0.2-7000 |
0.0002 |
1000 |
100 |
长期监测 |
|
DTS0115 |
5000 |
1 |
0.1-1500 |
0.000004 |
200 |
135 |
超低频，超小g测振 |
|
DTS0116 |
10000 |
0.5 |
0.04-500 |
0.000002 |
100 |
150 |
高分辨率，超小g测振 |
|
DTS0118T |
500 |
10 |
1-2000 |
0.00004 |
500 |
14 |
轻型，高灵敏度 |
|
DTS0123T |
25 |
200 |
0.7-11000 |
0.0008 |
2000 |
15 |
通用测振 |
|
DTS0151
DTS0151T |
150 |
33 |
1-10000 |
0.00013 |
1000 |
23 |
通用测振 |
|
DTS0152
DTS0152T |
100 |
50 |
0.2-10000 |
0.0002 |
1000 |
17 |
通用测振 |
|
DTS0153
DTS0153T |
150 |
33 |
0.2-9000 |
0.00013 |
1500 |
17 |
通用测振 |
|
DTS0154
DTS0154T |
250 |
20 |
0.2-7700 |
0.00008 |
2000 |
32 |
通用测振 |
|
DTS0155 |
700 |
7 |
0.2-4000 |
0.000029 |
500 |
75 |
通用测振 |
|
DTS0156
DTS0156T |
1500 |
3 |
0.1-2000 |
0.000013 |
300 |
120 |
超低频、小g测振 |
|
DTS0157T |
1 |
5000 |
1-20000 |
0.02 |
30000 |
6 |
冲击测量 |
|
DTS0158T |
30 |
166 |
1-18000 |
0.00066 |
20000 |
4 |
大振动、冲击测量 |
|
DTS0159 |
10 |
500 |
1-12000 |
0.002 |
5000 |
17 |
冲击测量 |
|
DTS0160 |
200 |
25 |
1-4000 |
0.0001 |
500 |
70 |
通用三向测振 |
|
DTS0161 |
700 |
7 |
0.1-1000 |
0.000029 |
300 |
260 |
三向测振 |
|
DTS0162 |
250 |
20 |
0.2-7000 |
0.00008 |
500 |
110 |
长期监测 | |
|
注：1. 凡后缀T者为顶端输出，不缀T者为侧端输出；后缀A者为改进型号。
2. 每只传感器配2m电缆线一根(其中一端M5，另一端BNC接头)，安装螺钉一个。如用户有特殊要求时，请在定货时说明 |
