产品名称：自动售水机控制系统 |
|
详细内容：
精敏（JMDM）自动售水机控制系统采用深圳市精敏数字机器有限公司自主
研发的JMDM-2011工业控制器，实现了高精度、高速的定位、定时和速度控制。
JMDM-2011是目前业内功能较强、稳定可靠、抗干扰能力强的工业控制器，
具有极高的性价比，已经极大地提高了客户的生产效率和经济效益，以优异的性
能表现赢得了国内外众多客户的信任，并建立了稳固长久的双赢合作关系。
目前已广泛应用于气缸、电磁阀、继电器、步进及伺服电机、比例阀控制、
变频器控制等高速、高精度模拟量输入输出、数字量输入输出场合。
在全国各地已成功、广泛应用于称重筛选器、滚轮送料机、自动售水机、制
袋机、冲床送料机、粉碎机、印刷机、切割机、压粉机、压力测试仪、液压控制
器、激光控制器、多路温度控制器等要求高精度、高速度控制的场合或设备，并
远销海外。
一、制水控制部分
低压阀
在低压阀信号接通的情况下，如果低压阀没有接通则停止制水。接通电源制
水水泵起动,同时起动冲洗电磁阀,开机90 秒后如果没有检测到缺水信号则停主
机和停止冲洗，如果检测到缺水信号则停止冲洗进行制水直到制满,在制水过程
中每隔90分钟起动冲洗电磁阀30秒。以后每检测到缺水信号则起动制水水泵，
每隔90分中冲洗30秒(最好是冲洗时间在60 秒范围内可调),
水泵规格及参数：电压AC220V 电流7A
电磁阀规格及参数：电压DC24V。
二、臭氧机的控制
接通电源起动臭氧机10 分钟，以后每8 小时起动臭氧机开机90 分钟。 (最好
是开臭氧时间在60分钟范围内可调)。
臭氧机规格及参数：电压AC220A电流1A
三、投币器计费
两个投币器,分开接入互不干涉,每个脉冲代表0.1元(或0.5元或1元)拨码开关切
换。按每0.1元购0.5升或1升进行换算水量，换算有拨码开关切换。
投币器规格及参数：电源是DC12V，脉冲信号，脉冲信与电源共地线。
当水箱的低液位接通投币器电源关闭，当水箱低液位断开则接通投币器电源。
四、打水操作
打水有两个电磁阀, 每个电磁阀有一个出水按纽和一个暂停按纽。水箱内低
液位没有接通,投币后,按出水按扭则出水,按暂停按扭则停止出水。按暂停3分钟
后显示归0并回到起始画面在出水的时候流量表计量,当水打完后自动停止，显
示归0并回到起始画面。流量表是霍尔元件的脉冲信号。每29个脉冲代表1升
水。电压DC24V，电源2根线，信号2根线。
在打水过程中如果出现故障位信号接通，投币器电源关币停止交易,但故障画
面不显示直到交易完成。
打水电磁阀规格及参数：DC—24V
五、日光灯和打水灯控制
日光灯用光控信号控制，每天24：01—17时灯灭，17：01—24：00灯亮。
打水灯是在日光灯亮的前提下，投币后打水灯亮，显示归零时打水灯滞后
20秒关闭。
打水灯DC12V。
六、液晶显示

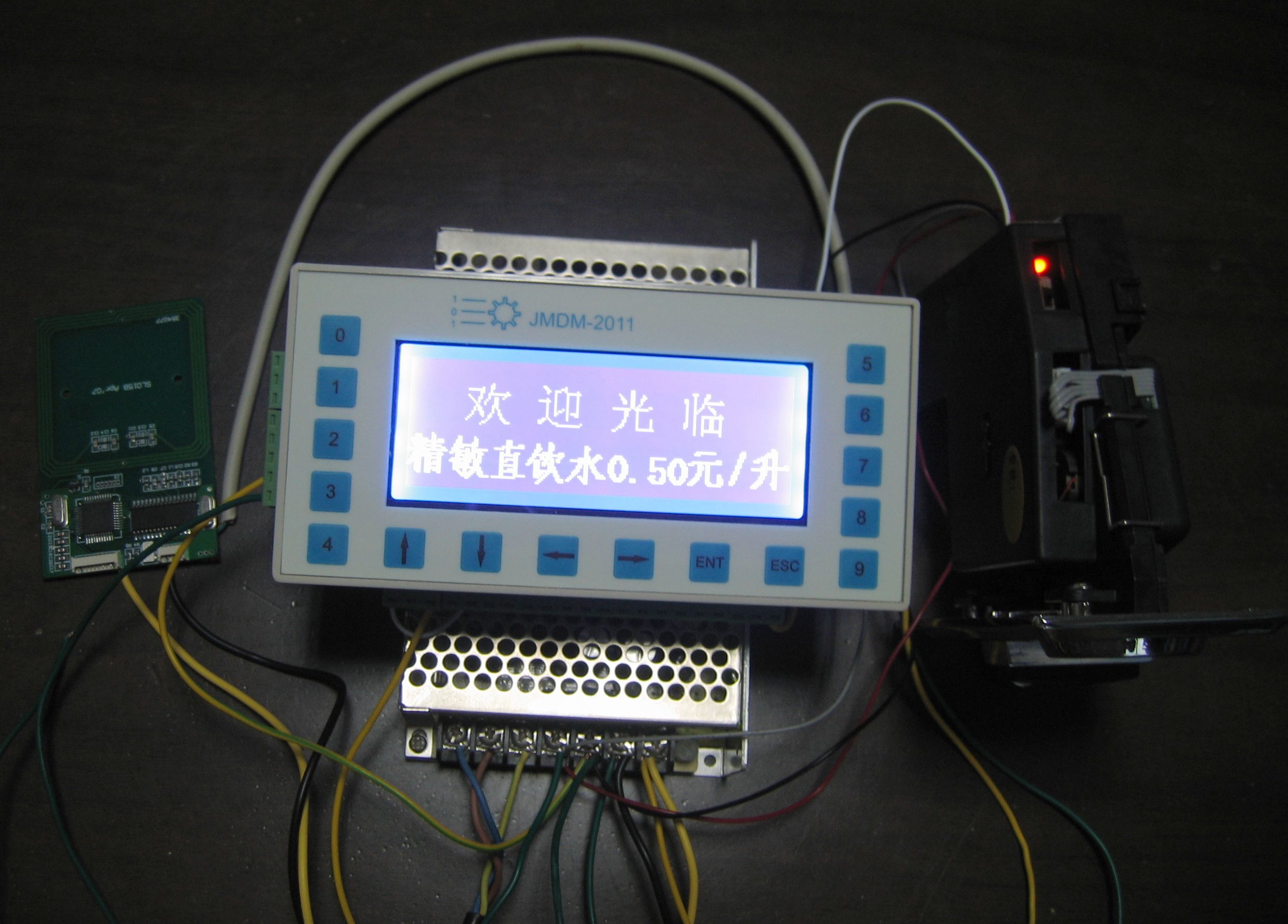

1. 初始画面
在制水正常,无人交易的情况下,显示”欢迎光临”字高20毫米，在欢迎光临的
下面显示” 精敏直饮水每升0.X元。价格与拨码开关对应。
欢 迎 光 临
精敏直饮水每升0.X元
2. 交易画面
投币后,显示画面
金额 水量
000.0 000.0
3. 故障画面
故 障 勿 投 币
故障原因
故障原因有：1、缺水
2、水压低（水压低不立即显示,故障画面在缺水时才一并显示）
4. 数据画面
在按扭的触发下显示
累计收入本次收入
000000.0 00000.0
用于读取累计数据和本次进入机台钱币数据。
例如：在正常营业状态下
营业中，显示为“欢迎光临，精敏直饮水每升0.2元”
若事先按下半价按钮，则显示为“欢迎光临，精敏直饮水每升0.1元”
投入五角钱币后，显示为“金额0.5，水量2.5”
若事先按下半价按钮，则显示为“金额0.5，水量5.0”
4、在放水过程中，金额不变，但水量随着放水不断下降，直至降至0
七、在电路板上有停售、营业中的画面显示指示灯
当水箱缺水时（处于低水位），液晶屏显示停业画面；
当水箱有水，能正常营业时，液晶屏显示运行画面；
八、外部提供DC—24V、12V 二路组合开关电源。
九、参数设置
1. 如何进入设置状态
上电后控制器直接进入运行状态，此时按面板上的“ENT“按钮可进入设置
状态。
2. 如何修改参数
上﹑下﹑左﹑右四个方向键用于移动光标，选择要改变的数字。当光标到
达要改变的数字时，输入你想设定的数字，数字就定下来了。
设置状态的特征是液晶屏的右半边有一个光标，且按上﹑下﹑左﹑右四个方
向键时可使光标移动。
3. 如何设置参数
参数设置画面共有三个，即：
第一设置画面：
实时时钟时间：即设定控制器的内部工作实时时间，因日光灯控制需要实时
时间,故需要设定系统的小时分钟参数；
0000——2359 单位：小时 +分钟
冲洗开启时间：即单次启动冲洗电磁阀工作的时间；
0000——9999 单位：秒
臭氧开启时间：即单次启动臭氧电磁阀工作的时间；
0000——9999 单位：秒
延时熄灭时间：即在日光灯和打水灯点亮的情况下，单次打水操作完成后，
打水灯延时熄灭的时间；
0000——9999 单位：秒
第二设置画面：
请输入密码： 000000—999999；密码输入正确即可进入第三个设置画面；
第三设置画面：
每升水价格(元)： 0．00-9.99
4. 在参数设置画面下按ESC 键就退出参数设置画面,参数自动保存。
