一、工作原理 :
铠装热电偶的工作原理是 :两种不同成分的导体两端经焊接,形成回路,直接测温端叫测量端,接线端叫参比端,当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值.
铠装热电偶的热电动势将随着测量端的温度升高而增长 ,热电动势的大小只和铠装热电偶材质以及两端温差有关,和热电极的长度,直径无关.
铠装热电偶的结构是由导体 ,绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成, 铠装热电偶产生主要由接线盒,接线端子和铠装热电偶组成基本结构,并配以各种安装固定装置组成.
铠装热电偶分绝缘式和接壳式两种 .
二、主要技术指标 :
● 测温范围和准确度
|
类别 |
代号 |
分度号 |
套管外径 mm |
常用温度
℃ |
最高使用
温度℃ |
允许偏差△ t |
|
测量范围℃ |
允差值 |
|
镍铬 -铜镍 |
WREK |
E |
≥￠ 3 |
600 |
700 |
0~700 |
± 2.5℃或
± 0.75%t |
|
镍铬 -镍硅 |
WRNK |
K |
≥￠ 3 |
800 |
950 |
0~900 |
± 2.5℃或
± 0.75%t |
|
铜 -铜镍 |
WRCK |
T |
≥￠ 3 |
350 |
400 |
＜ -200 |
未作规定 |
|
-40~350 |
± 1℃或
± 0.75%t |
● 热响应时间
|
热响应时间 |
露端式 |
接壳式 |
绝缘式 |
|
套管直径（ min） |
|
2.0 |
0.3 |
0.4 |
0.5 |
|
3.0 |
0.4 |
0.6 |
1.2 |
|
4.0 |
0.5 |
0.8 |
2.5 |
|
5.0 |
0.7 |
1.2 |
4.0 |
|
6.0 |
0.8 |
2.0 |
6.0 |
|
8.0 |
1.0 |
4.0 |
8.0 |
|
套管直径 mm |
试验电压 V-DC |
绝缘电阻 M Ω .m |
|
0.5~1.5 |
50 ± 5 |
≥ 1000 |
|
＞ 1.5 |
500 ± 50 |
≥ 1000 |
• 铠装热电偶外径和名义长度标准规格
|
铠装热电偶外径 dmm |
|
Ф 8 |
Ф 6 |
Ф 5 |
Ф 4 |
Ф 3 |
|
50
75
100
150
200
250
300
400
500
750
1000 |
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000 |
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000 |
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
10000 |
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
10000
15000 |

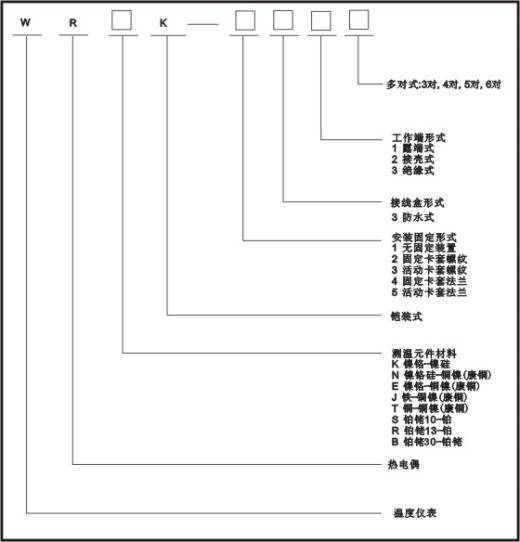

三、型号表示
