1.1 概述
Acrel-2000 V8.0光伏发电监测系统是上海安科瑞电气股份有限公司针对太阳能发电系统开发的软件平台，可对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监测和控制，通过各种样式的图表及数据快速掌握电站的运行情况，其友好的用户界面、强大的分析功能、完善的故障报警确保了太阳能光伏发电系统的完全可靠和稳定运行。

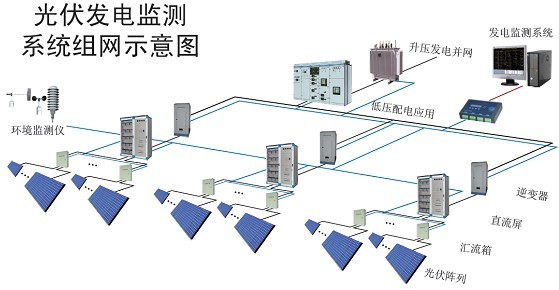

1.2 光伏发电监测系统组网示意图
1.3 软件功能
●实时监测太阳能电池板的电压、电流及其运行状况
●防雷器状态、断路器状态采集与显示
●实时监控逆变器工作状态，监测其故障信息
●系统详细运行参数显示
●故障记录及报警
●具有电量累计、系统分析、历史记录功能
●简单易用的参数设置功能
●系统输出电流、电压，瞬时发电功率、累计发电量，CO2、SO2减排量
1.4 软件界面

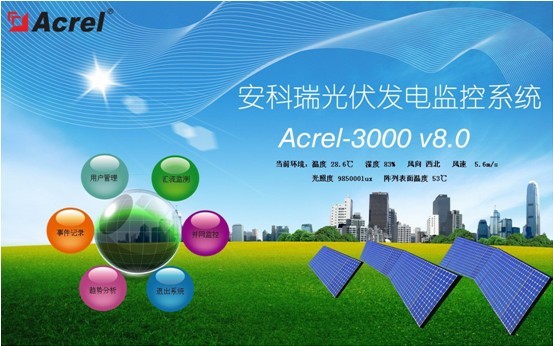

系统运行主画面
监控系统提供功能选择画面，并对光伏阵列现场环境进行实时监测与显示，如室外温度值、湿度百分比、光照度及阵列表面温度值等；

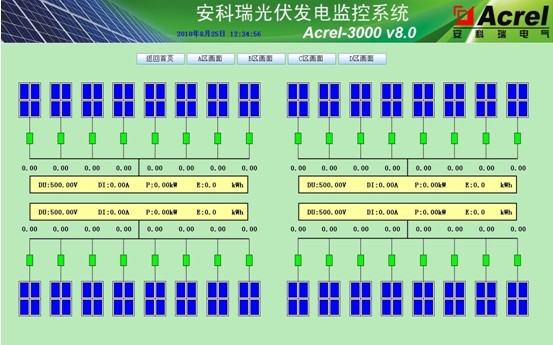

汇流监测系统画面
监控系统可分区域实时监测各光伏阵列的充电电压及电流、蓄电池电压及温度等信息，并对故障点进行异常显示与报警提示；

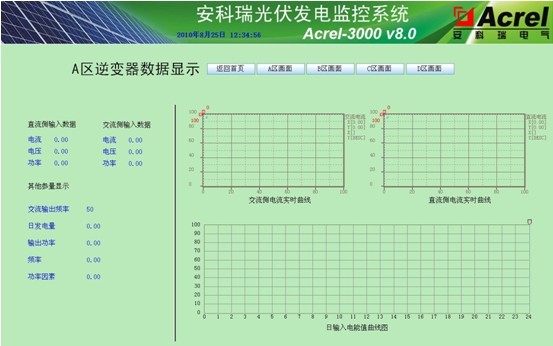

逆变器监测画面
监控系统可绘制显示逆变器电压—时间曲线、功率—时间曲线等，直流侧输入电流实时曲线、交流侧逆变输出电流曲线，并采集与显示日发电量等电参量；

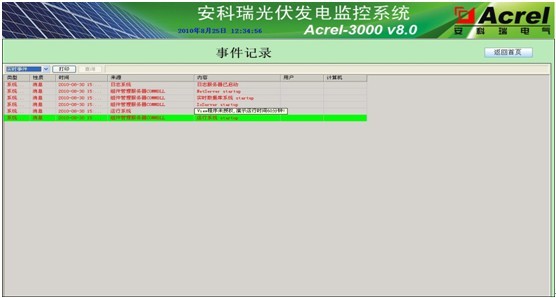

事件记录监测画面
监控系统可针对光伏发电现场的各种事件进行记录，如：通讯采集异常、开关变位、操作记录等，时间记录支持按类型查询，并可对越限报警进行更改设置；

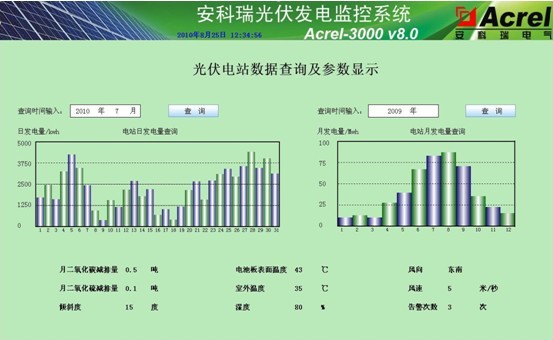

曲线、棒图分析画面
监控系统对光伏发电的发电量可形成月棒图及年度棒图显示，并折算成二氧化碳、二氧化硫减排量值；并可查看太阳辐射强度趋势曲线、风速变化趋势曲线显示
