二、控制信号接口
图1是驱动器的接线原理图
1、控制信号定义
PLS/CW+： 步进脉冲信号输入正端或正向步进脉冲信号输入正端
PLS/CW-： 步进脉冲信号输入负端或正向步进脉冲信号输入负端
DIR/CCW+： 步进方向信号输入正端或反向步进脉冲信号输入正端
DIR/CCW-： 步进方向信号输入负端或反向步进脉冲信号输入负端
ENA+： 脱机使能复位信号输入正端
ENA-： 脱机使能复位信号输入负端
脱机使能信号有效时复位驱动器故障，禁止任何有效的脉冲，驱动器的输出功率元件被关闭，电机无保持扭矩。
2、控制信号连接
上位机的控制信号可以高电平有效，也可以低电平有效。当高有效时，把所有控制信号的负端连在一起作为信号地，低有效时，把所有控制信号的正端连在一起作为信号公共端。现在以集电极开路和PNP输出为例，接口电路示意图如下：

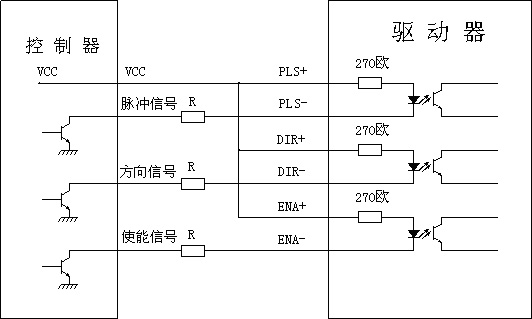

输入接口电路（共阳极接法）控制器集电极开路输出

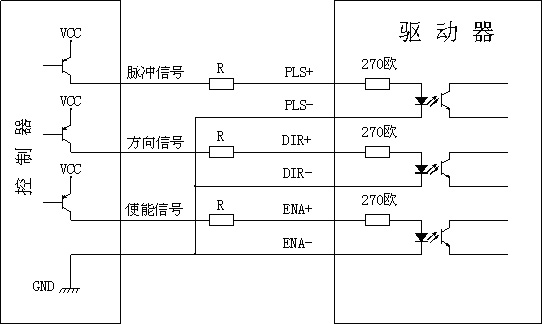

输入接口电路（共阴极接法）控制器PNP输出
注意：VCC值为5V时，R短接；
VCC值为12V时，R为1K，大于1/8W电阻；
VCC值为24V时，R为2K，大于1/8W电阻；
R必须接在控制器信号端。
功能选择（用驱动器面板上的DIP开关实现）
1、设置电机每转步数
驱动器可将电机每转的步数分别设置为400、500、800、1000、1250、1600、2000、2500、3200、4000、5000、6400、8000、10000、12800步。用户可以通过驱动器正面板上的拨码开关的SW5、SW6、SW7、SW8位来设置驱动器的步数（如表1）：
|
SW5状态 |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
|
SW6状态 |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
|
SW7状态 |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
|
SW8状态 |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
|
步数 |
400 |
800 |
1600 |
3200 |
6400 |
12800 |
25600 |
1000 |
2000 |
4000 |
5000 |
8000 |
10000 |
20000 |
25000 |
2、控制方式选择
拨码开关SW4位可设置成两种控制方式：
当设置成“OFF”时，为有半流功能。
当设置成“ON”时，为无半流功能。
3、设置输出相电流
为了驱动不同扭矩的步进电机，用户可以通过驱动器面板上的拨码开关SW1、SW2、SW3位来设置驱动器的输出相电流（有效值）单位安培，各开关位置对应的输出电流，不同型号驱动器所对应的输出电流值不同。具体见表2。
|
输出电流(A) |
|
SW1 |
SW2 |
SW3 |
PEAK |
RMS |
|
ON |
ON |
ON |
1.00 |
0.71 |
|
OFF |
ON |
ON |
1.46 |
1.04 |
|
ON |
OFF |
ON |
1.91 |
1.36 |
|
OFF |
OFF |
ON |
2.37 |
1.69 |
|
ON |
ON |
OFF |
2.84 |
2.03 |
|
OFF |
ON |
OFF |
3.31 |
2.36 |
|
ON |
OFF |
OFF |
3.76 |
2.69 |
|
OFF |
OFF |
OFF |
4.20 |
3.00 |
4、半流功能
半流功能是指无步进脉冲500ms后，驱动器输出电流自动降为额定输出电流的70%，用来防止电机发热。
四、功率接口
1、+V、GND：连接驱动器电源
+V：直流电源正级，电源电压直流16～50V。最大电流是prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"5A。
GND：直流电源负级。
2、A+ A- B+ B-：连接两相混合式步进电机
驱动器和两相混合式步进电机的连接采用四线制，电机绕组有并联和串联接法，并联接法，高速性能好，但驱动器电流大(为电机绕组电流的1.73倍)，
串联接法时驱动器电流等于电机绕组电流。

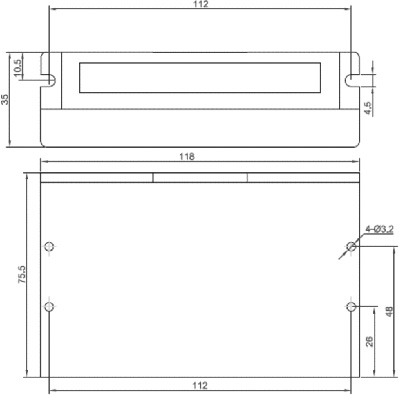

五、 安装
周围要有20mm的空间，不能放在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太大及强振动场所。
六 故障诊断
1、状态灯指示
RUN： 绿灯，正常工作时亮。
ERR： 红灯，故障时亮，电机相间短路、过压保护和欠压保护。
2、故障及排除
|
故 障 |
原 因 |
解决措施 |
|
LED不亮 |
电源接错 |
检查电源连线 |
|
电源电压低 |
提高电源电压 |
|
电机不转，且无保持扭矩 |
电机连线不对 |
改正电机连线 |
|
脱机使能RESET信号有效 |
使RESET无效 |
|
电机不转，但有保持扭矩 |
无脉冲信号输入 |
调整脉冲宽度及信号的电平 |
|
电机转动方向错误 |
动力线相序接错 |
互换任意两相连线 |
|
方向信号输入不对 |
改变方向设定 |
|
电机扭矩太小 |
相电流设置过小 |
正确设置相电流 |
|
加速度太快 |
减小加速度值 |
|
电机堵转 |
排除机械故障 |
|
驱动器与电机不匹配 |
换合适的驱动器 |
七、驱动器接线

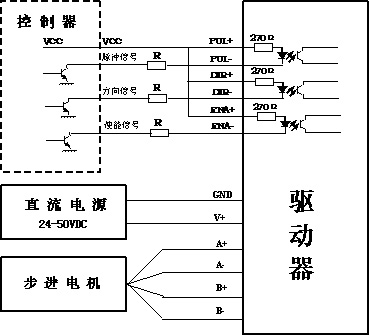

一个完整的步进电机控制系统应含有步进驱动器、直流电源以及控制器（脉冲源）。以下为典型系统接线图：
, 0cm" width=36>
