产品名称：
|

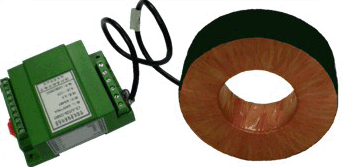

圣斯尔-罗氏线圈交流电流变送器
|
|
型 号：
|
CE-IJ06
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 一、概述 |
|
本产品采用罗氏线圈的原理，适用于各种电气系统，电镀，电解行业中的交流大电流的测量和控制，该产品有以下几个特点：
●产品输入无饱和：由于产品采用的是Rogowski原理，摒弃了传统的互感器原理或是霍尔原理中必须使用的磁芯，从而使得产品的输入范围可以做到很大而不影响产品的性能；
● 响应时间快：本产品响应时间可以达到uS级别，可应用于电力系统中的故障录波等方面；
● 产品频响宽：本产品的频宽范围可以达到20KHz以上，可广泛应用于输入波形复杂等信号检测；
● 产品线性好：产品输出的线性度可以达到0.2%，可以精确的反映输入信号的大小；
● 产品精度高：产品整体的精度在1%以内；
● 产品体积小，重量轻：相比传统的互感器原理和霍尔原理的产品，在相同输入量程的条件下，本产品的体积更小，重量更轻；
|

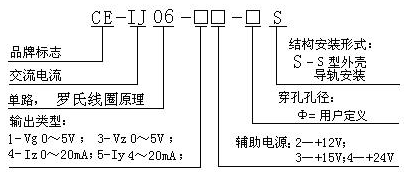

| 二、型号说明 |
 |
| 三、主要技术指标 |
| 额定输入 |
0～20 KAac |
| 额定输出 |
0～20 mAdc, 0～5 Vdc, 4～20 mAdc; |
| 精度 |
1.0级 |
| 线性范围 |
0～120% |
| 隔离耐压 |
5000VDC/1分钟 |
| 辅助电源 |
+12Vdc,±12Vdc,+24Vdc |
| 工作温度 |
-20℃～+60℃ |
| 温度漂移 |
<300ppm/℃ |

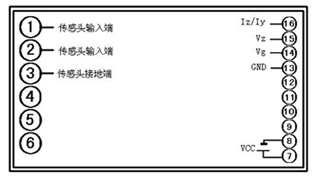

| 四、产品接线 |
| 产品分为传感头和积分器，传感头与积分器通过屏蔽线相连，其中积分器的接线如图 |
| 1、2脚：传感头输入端 |
|
| 3脚：传感头接地端 |
| 7、8脚：积分器辅助电源输入端 |
| 13脚：输出信号接地端 |
| 14脚：跟踪电压输出端 |
| 15脚：直流电压输出端 |
| 16脚：直流电流输出端 |
| 五、产品外型尺寸（单位：mm） |
| 积分器采用S型外型结构其尺寸如下： |
长X宽X高=86X70X73mm |
|
|

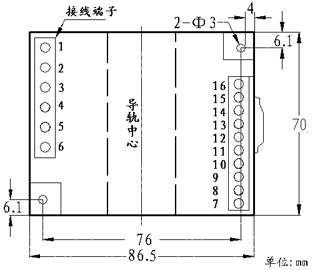

| 六、安装方式 |
| 积分器采用DIN35导轨式安装或螺钉固定安装，其安装尺寸如右图所示。（单位：mm） |
|
|
|
|
|
