工控产品-虹润 NHR-5820系列单、双点闪光报警仪-NHR-5820

概述

    NHR-5820系列单、双点闪光报警器是采用COMS集成电路技术设计的报警器，可配合各种检测仪表监视现场触点的变化情况。当检测到报警信号时，报警器报警，以引起操作人员的注意，及时排除故障，确保生产过程的安全。
    卡入式安装，可以方便拼装成各种形式组成报警系统。
    半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。
    报警器内置蜂鸣器，并提供报警电平与继电器接点信号输出，方便外接外部报警设备。
    COMS集成电路，整机抗干扰能力极强。
    欧式连接端子，便于维护和操作。

主要技术参数

    1、输入信号：无源接点信号或者TTL电平信号（常开常闭可设置）。
    2、输出信号：开关量输出一对无源常开触点开关（报警时闭合），触点动作同步于报警音响。
                 直流电平信号输出＞4V
    3、输出继电器接点容量：AC 220V/1A；DC 24V/3A。
    4、工作条件：
       a）环境温度：-10～50℃
       b）相对湿度：≤85％RH
       c）周围空气中不应含有腐蚀性气体。
    5、工作电源：AC 100-240V(50-60HZ)，DC 24V(±10%)
    6、功耗：≤2W

仪表外形与安装方式

仪表尺寸：80×40×100mm 开孔尺寸：66×35mm	仪表拼装图
单点双点

密集式（开孔尺寸）	条列式（开孔尺寸）	点阵式（开孔尺寸）

M=（40.5×m）-5 L=（80×n）-14 m：每列报警器的个数 n：每排报警器的个数	L=（80×n）-14 n：每排报警器的个数
单位：mm	单位：mm	单位：mm
密集式（安装示意图）	条列式（安装示意图）	点阵式（安装示意图）

仪表接线图

单台单点接线图

单台双点接线图

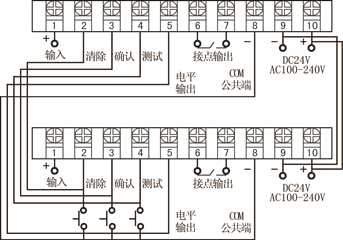

多台单点接线图

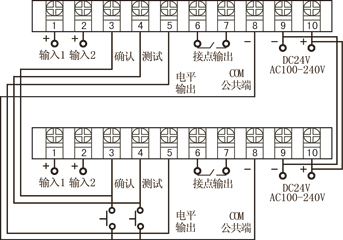

多台双点接线图

仪表选型

NHR-582 □□-□-□-□
①② ③ ④ ⑤

①控制作用				②报警记忆功能
代码	控制作用			代码	报警记忆说明
1 2	单点控制双点控制			M N	带报警记忆功能不带报警记忆功能（可省略
③输入类型		④报警输出		⑤供电电源
代码	输入类型说明	代码	报警输出	代码	电压范围
J D	无源接点信号输入 TTL电平信号输入	N K	无继电器报警输出有继电器报警输出	A D	AC100-240V(50-60Hz) DC24V(±10%)

备注：

    1、特殊型号和要求的，请提供相关技术参数，订货时请说明。
    2、型号举例：
       例1：NHR-5821-J-N-A；
       例2：NHR-5822M-D-K-D。
