| 主要功能参数 |
| 测量参数 |
测量范围 |
测量误差 |
分辨力 |
过载 |
| 电压 |
0.0～500.0V AC |
±(0.4%读数+0.1%量程) |
0.1V |
120% |
| 电流 |
0.01～5A AC |
±(0.4%读数+0.1%量程) |
0.001A |
120% |
| 有功功率 |
U*I*COSΦ |
PF=1.0；
±(0.4%读数+0.1%量程) |
0.1W |
|
| 有功电能 |
99999 MWh |
0.1Wh |
|
| 无功功率 |
U*I*SINΦ |
PF=0.0；
±(0.8%读数+0.1%量程) |
0.1Var |
|
| 无功电能 |
99999 MVarh |
0.1Vrah |
|
| 视在功率 |
U*I |
±(0.4%读数+0.1%量程) |
0.1VA |
|
| 视在电能 |
99999 MVAh |
0.1VAh |
|
| 功率因数 |
0.000～1.000 |
±0.02 |
0.001 |
|
| 工频周波 |
45～65 HZ |
±0.05HZ |
0.01HZ |
|
|
| |

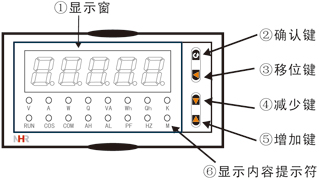

 仪表面板 |
 |
 |
 |
|
| 160*80mm(A型) |
96*96mm(C型) |
96*48mm(D型) |
|
|
|
| |

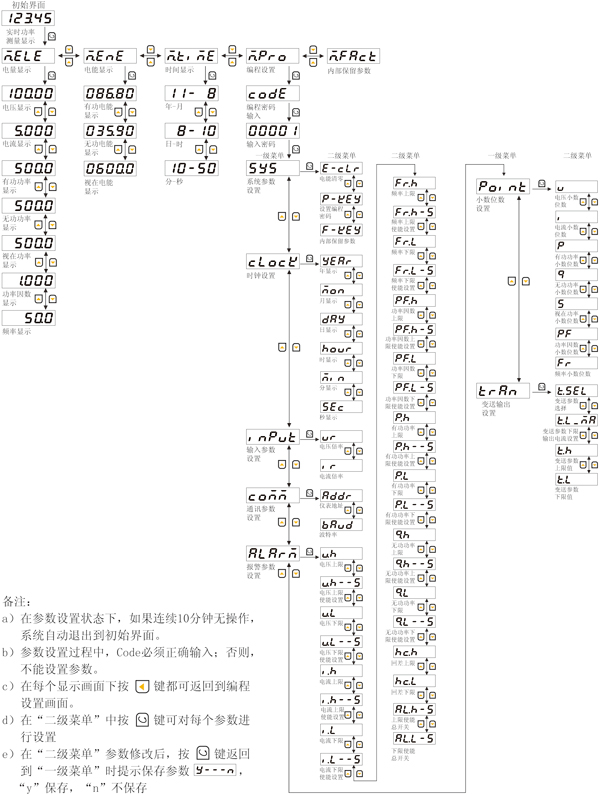

| 参数功能 |
 |
| |
| 仪表接线图 |
|

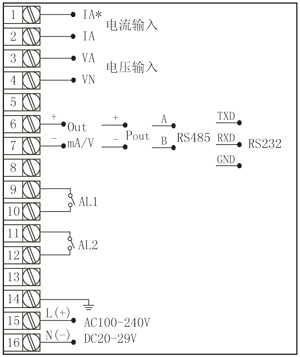

仪表总接线图
仪表各输入方式接线说明

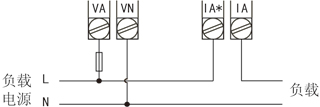

1-1、单相两线系统，采用无PT，无CT方式的接线图

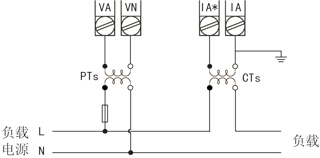

1-2、单相两线系统，采用1PT，1CT方式的接线图
1-3、单相两线系统，采用无PT，1CT方式的接线图
符号描述
|
 |
| 仪表选型 |
|
NHR-3100□-□-□/□（）-□
① ② ③ ④ ⑤
|
| ①规格尺寸 |
②输入类型 |
| 代码 |
宽*高*深 |
代码 |
测量类型 |
A
C
D |
160*80*130mm（横式）
96*96*130mm（竖式）
96*48*130mm（横式） |
I
V
W
Ep
E3P
War
Eq
VA
Es
COS
HZ |
交流电流
交流电压
有功功率
有功电能
三相有功平衡功率
无功功率
无功电能
视在功率
视在电能
功率因数
工频周波 |
| ③输出类型 |
| 代码 |
输出类型(负载电阻RL) |
X
0
1
2
3
4
D1
D2
PO |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
RS485通讯
RS232通讯
累积脉冲输出 |
| ④报警输出 |
⑤供电电源 |
| 代码 |
报警路数 |
代码 |
电压范围 |
X
2 |
无输出
2路报警 |
A
D |
AC100～240V，(50～60HZ)
DC20～29V |
|
| 备注： |
|
在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
型号举例：NHR-3100A-W-0/2-A
福建顺昌虹润精密仪器有限公司主页www.hrgs.com.cn
|
五位LED数码显示。
