 仪表面板 |
 |
 |
 |
|
| 160*80mm(A型) |
96*96mm(C型) |
96*48mm(D型) |
|
|
 |
确认键：数字和参数修改后的确认
退出设置键：长按4秒可返回测量画面 |
 |
切换键：定时控制时，切换时间和日期显示
位移键：修改参数时移动修改位 |
 |
减少键：用于减少数值
选择键：参数设定时，用于选择上一个参数 |
 |
增加键：用于增加数值
选择键：参数设定时，用于选择下一个参数 |
|
PV： 显示测量值；在参数设定状态下，显示参数符号和参数值。
A/T：定时功能时PV显示当前时间时分秒，指示灯亮。
计时功能时PV显示累计时间时分秒，指示灯亮。
B/D：定时功能时PV显示年月日，指示灯亮。
AL1：报警指示灯。
AL2：备用。
Hz： 备用。
C： 备用。
T： 计时器、定时器指示灯亮。
注：外形尺寸为96*48mm时，无Hz、C、T指示灯。 |
| |

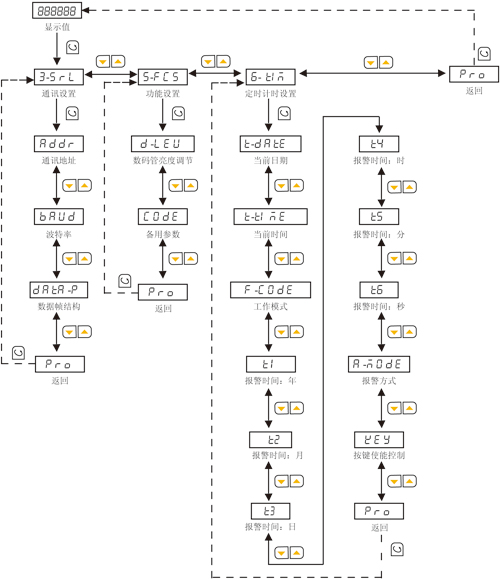

| 参数功能 |
 |
注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
例如：
选择计时功能时，参数“T1”和“T2”、“T3”无效，并且进入菜单设置时不显示“T1”和“T2”、“T3”。
选择定时功能时，参数“A-MODE”无效，并且进入菜单设置时不显示“A-MODE”。 |
| |

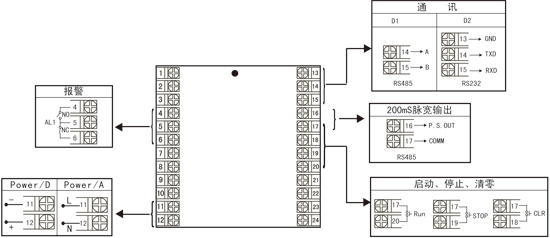

| 仪表接线图 |
 |
| 注：不同外型仪表后盖接线端子的方向不一样，见示意图。 |
 |
| 仪表选型 |
|
NHR-2100□- / /□/-□
定时器 ① ② ③ ④ ⑤ ⑥
NHR-2200□-□//□/□-□
计时器 ① ② ③ ④ ⑤ ⑥
|
| ①规格尺寸 |
②脉宽输出 |
| 代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
A
C
D |
160*80*110mm（横式）
96*96*110mm（竖式）
96*48*110mm（横式） |
X
F |
无接口
200mS脉宽输出接口 |
| ③报警输出 |
④通讯输出 |
| 代码 |
输出类型（负载电阻RL） |
代码 |
通讯接口（Modbus） |
| 1 |
1路报警 |
X
D1
D2 |
无接口
RS-485通讯接口
RS-232通讯接口 |
| ⑤外部事件输入 |
⑥供电电源 |
| 代码 |
数字量输入接口 |
代码 |
电压范围 |
X
Y |
无外接按钮
外接启动、停止、清零按钮 |
A
D |
AC100～240V，(50～60HZ)
DC20～29V |
|
| 备注： |
在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
NHR-2100定时器没有脉宽输出与外部事件输入功能，用“X”补上。
型号举例：NHR-2100A-X/D1/X-A；NHR-2200D-F/X/Y-A |
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
