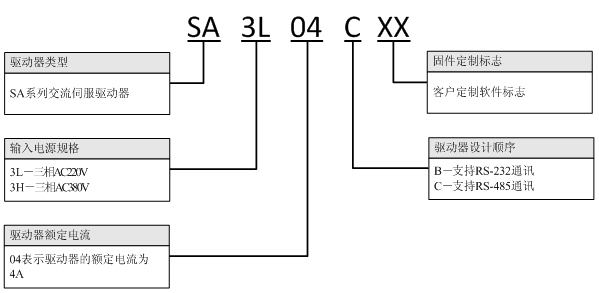

使用环境
|
温度
|
工作：0～40℃ 存贮：-40℃～50℃
|
|
湿度
|
40%～80%(无结露)
|
|
大气压强
|
86～106kPa
|
|
控制方式
|
IGBT PWM控制
|
|
控制模式
|
①位置控制 ②速度控制 ③转矩控制 ④位置/速度控制 ⑤位置/转矩控制
⑥速度/转矩控制 ⑦ 点到点控制 ⑧全闭环控制（选购模块）
|
|
再生制动
|
内置/外接
|
|
特性
|
速度频率响应
|
200Hz或更高
|
|
速度波动率
|
<±0.03(负载0～100%)；<±0.02(电源-15～+10%)
(数值对应于额定速度)
|
|
调速比
|
1:5000
|
|
输入信号
|
逻辑信号输入
|
伺服使能、报警清除、CCW驱动禁止、CW驱动禁止、外部转矩限制使能、累计指令/行程脉冲清零、脉冲指令禁止、零速钳位、模拟量指令取反、信号控制字[0]、信号控制字[1]、信号控制字[2]、信号控制字[3]、模式切换控制字[0]、模式切换控制字[1]、PID参数切换端子
|
|
指令信号输入
|
转矩模拟量指令输入端子、速度模拟量指令输入端子、脉冲信号输入端子
|
|
输出信号
|
状态信号输出
|
伺服准备好、伺服报警、定位完成/速度到达、机械制动器状态
|
|
位置信号输出
|
编码器A、B、Z相差分输出/编码器Z相集电极开路输出
|
|
位置控制
|
最大输入脉冲频率
|
500KHz
|
|
输入方式
|
①差分信号 ②集电极开路信号
|
|
指令类型
|
①指令/方向脉冲 ②CCW/CW脉冲 ③A/B脉冲(通过参数设置)
|
|
指令平滑方式
|
位置指令滤波器
|
|
电子齿轮
|
1～30000/1～300000（推荐值：50～1/50）
|
|
转矩限制
|
①内部参数设置（CCW/CW） ②端子切换转矩限制（16种） ③模拟量控制
|
|
速度控制
|
指令类型
|
内部指令
|
通过参数设置16种内部速度指令，可通过逻辑信号控制字端子切换指令
|
|
模拟量指令
|
0～±10VDC（出厂值设定10VDC对应3000rpm，可设置增益调整）
|
|
脉冲指令
|
0～500KHz（出厂值设定500KHz对应3000rpm，可设置电子齿轮调整）
|
|
指令平滑方式
|
①模拟量指令低通滤波器 ②线性加/减时间常数 ③位置指令滤波器
|
|
速度限制
|
内部参数设置
|
|
转矩控制
|
指令类型
|
0～±10VDC（出厂值设定10VDC对应100%电机额定转矩，可设置增益调整）
|
|
指令平滑方式
|
转矩指令滤波器
|
|
速度限制
|
内部参数设置
|
|
转矩限制
|
内部参数设置（CCW/CW）
|
|
点到点控制
|
原点捕获方式
|
①CCW限位原点捕获模式 ②CW限位原点捕获模式 ③立即原点模式
|
|
指令类型
|
通过内部参数设定16段不同的位置指令，可通过逻辑信号控制字端子切换指令
|
|
速度指令
|
通过内部参数设定16种速度指令值，与对应位置指令绑定
|
|
加/减速度设定
|
通过内部参数设定16种不同的加/减速度，与对应位置指令绑定
|
|
转矩限制
|
通过内部参数设定16种转矩限制值，与对应位置指令绑定
|
|
通讯功能
|
B型
|
支持RS-232串口通讯
|
|
C型
|
支持RS-232、RS-485串口通讯
|
|
总线功能
|
支持Mod Bus总线功能，CAN bus总线功能
|
|
监视功能
|
电机转矩百分比、电机转速、电机累计行程脉冲、转矩指令值、速度指令值、累计指令脉冲、电机电流、转子绝对位置、直线速度、位置偏差脉冲、报警代码、输入输出端子信号状态等
|
|
保护功能
|
编码器信号异常、IPM模块过载保护、主回路过电压、主回路欠电压、电机过载、过电流、速度超差、制动过载、位置超差等
|
|
适用负载惯量
|
小于电机惯量的5倍
|
