三相电缺相远程短信报警遥控器
(型号：QLT-70DL)

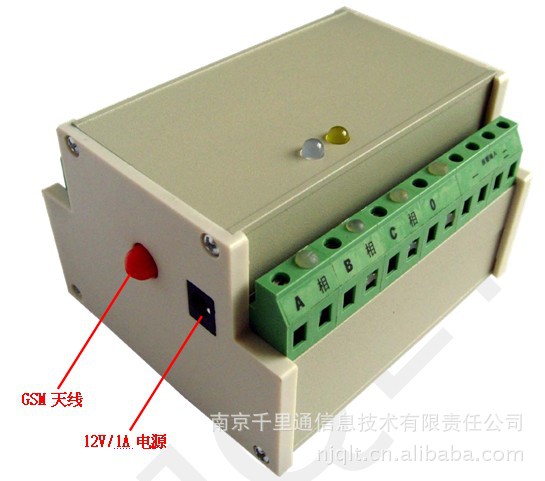

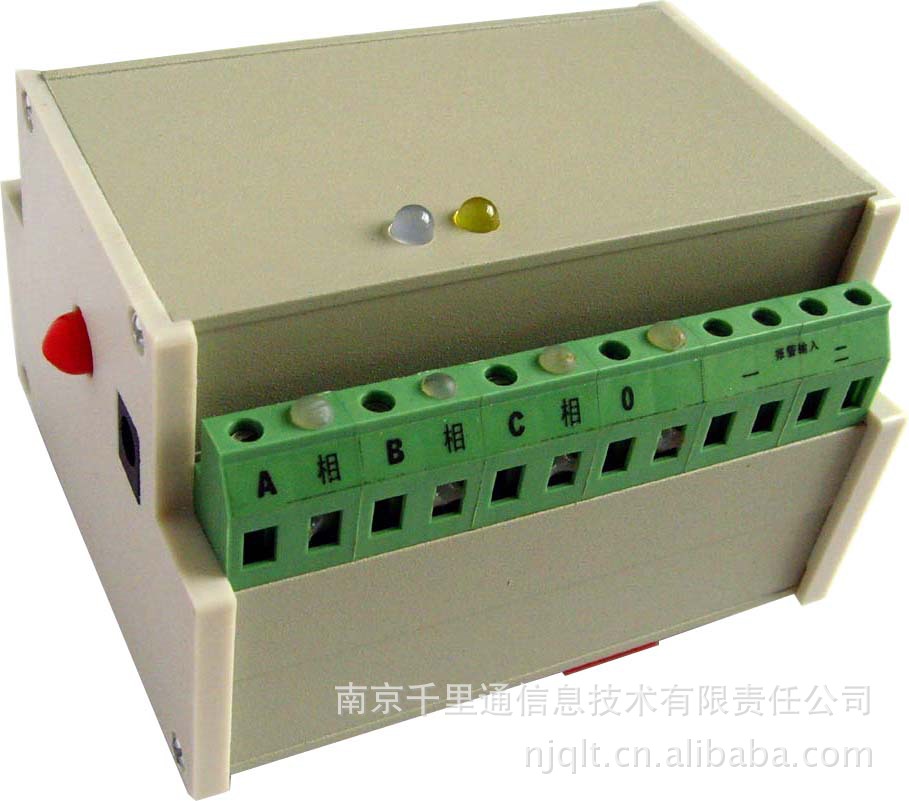

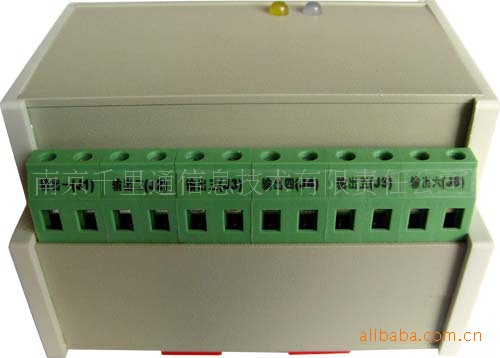

QLT70-DL型三相电缺相远程短信报警遥控主机
一、产品特点
1、产品采用工业级模块、工业化设计、DIN导槽便于直接安装在电气箱内
2、全中文短信操控，简单易用
3、内置锂电池，支持停电后的正常运行
二、产品介绍
1、 功能表述
本设备可以对三相四线进行实时监控，三相交流电中的任何一路相线断电时，GSM报警主机均会立即通过中国移动或联通的GSM移动通信网络，向六部手机发送报警短信；通过手机短信（SMS）可以对本设备的六路继电器进行远程遥控，以实现远程短信遥控开关电器设备的功能；本设备有两路有线开关量报警输入，可以起到防盗报警作用；同时具有短信单次定时自动控制开关和每日定时自动控制开关功能。
1.1 缺相报警
本设备对三相四线进行实时监控，三相交流电中的任何一路相线断电时，本设备均会立即通过中国移动或联通的GSM移动通信网络，向六部预设手机发送报警短信（出厂默认：A相缺相报警、B相缺相报警、C相缺相报警,用户可以根据自己需要进行修改）。
1.2 多路遥控
本设备内置6路继电器（220V/10A），通过中文短信可以遥控这些继电器通断输出，既可以单路遥控，也可以用一条命令遥控所有继电器打开或关闭。6路继电器的输出方式出厂时默认为开关方式，也就是遥控打开就始终保持打开，遥控关闭就始终保持关闭，即使本设备断电后再次来电，仍旧保持原来状态。用户也可以设置为延时方式，即打开后延时一定时间（1-65536秒）自动关闭。
1.3 手机遥控
可以有12个被授权手机对本设备进行遥控。遥控方式：短信遥控、拨号遥控。
短信遥控：被授权手机向本设备发送短信指令“打开第一路”或“关闭第一路”（出厂默认设置）就可以打开第一路继电器或关闭第一路继电器。用户可以根据自己的需要通过电脑修改遥控指令。
拨号遥控：用授权电话（固定电话）拨打本设备，听到4～5声回铃音以后，本设备能自动接通，接通后，在电话键盘上按“1*”第一路继电器应吸合，按“2*”第二路继电器吸合，……按“8*”第8路继电器吸合；按“1#”第一路继电器关闭……按“8#”第8路继电器关闭；按9*打开所有继电器，8#关闭所有继电器。
1.4 短信定时遥控
6路继电器的短信遥控指令在发送时前面可以带上时间参数，就可以实现约定时间打开或关闭某路继电器。
1.5 自动复位
使用设置软件可以将输出方式设置成单稳态方式，也就是打开某路继电器后，自动延时几秒后再自动关闭，这可以用于一些设备的自动远程复位，以及动力设备遥控打开工作一段时间后自动关闭，非常实用。
1.6 状态查询
在发出短信遥控指令后加上一个“？”就能遥控本设备的同时，让本设备自动回复一条控制结果状态短信；在发送带时间参数的遥控指令时，也可以在句末带上一个“？”，让本设备收到指令后返回一个确认短信。
2、 接线说明
\

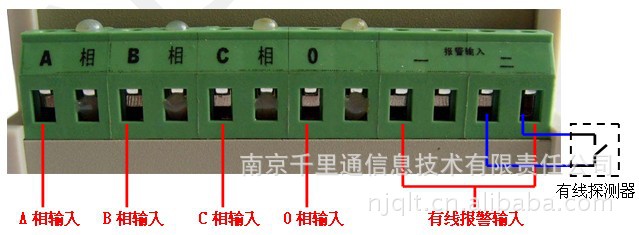

报警输入接线图

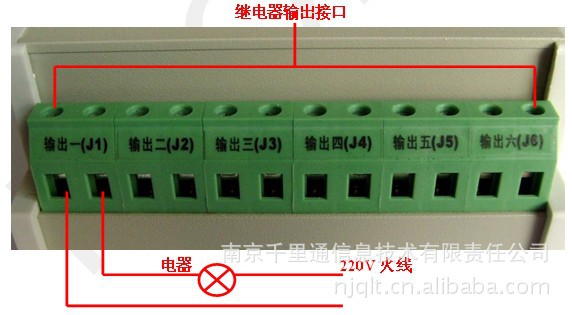

遥控输出端接线图
说明：“输出一”、“输出二”…“输出六”分别对应设置软件中的J1、J2…J6
注意
控制输出端口相等与开关，切勿将交流电的火线和零线接在两个端口上！
2.1 报警输入
A相、B相、C相、0线分别接三相四线380V电力线的A、B、C、0，缺相时触发报警，报警内容分别对应报警设置软件中“报警设置二”的11管脚、“报警设置一”的12管脚、“报警设置二”的14管脚;报警输入一、二分别对应报警设置软件中“报警设置二”的15管脚和16管脚。

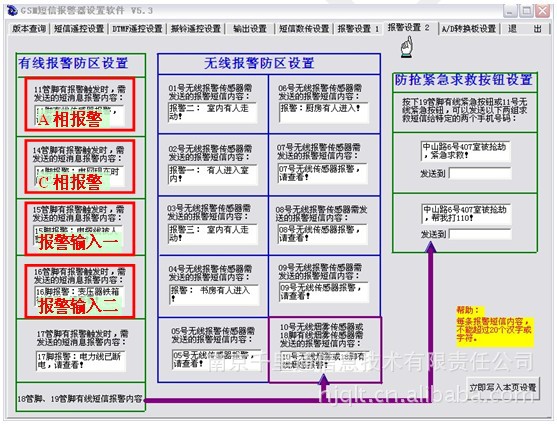

设置缺相、有线报警信息
2.2 遥控输出
“输出一(J1)”对应设置软件中“短信遥控设置”项的“第一路继电器打开”和“第一路继电器关闭”，“输出二（J2）”对应设置软件中“短信遥控设置”项的“第二路继电器打开”和“第二路继电器关闭”。出厂默认设置为“打开第一路”、“关闭第一路”和“打开第二路”、“关闭第二路”，用户可以自行改动，发送的遥控短信随之对应。

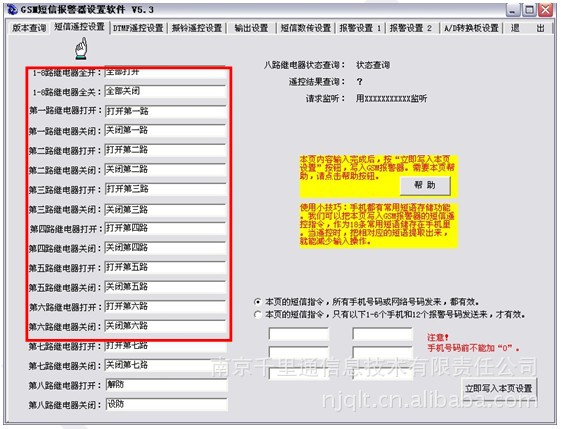

设置短信遥控
3、 使用中注意事项
3.1 选择手机信号好的地方安防报警主机，建议用户使用手机上的网络信号指示功能检查安防位置的信号强弱，如果信号不好或将本设备放置在金属箱壳，可以使用外接天线。
3.2 由于本报警控制器采用接线端子方式，接线时一定要注意接线的顺序和正负极。
3.3 使用新购的SIM卡时，请先放在手机中向其他电话拨号，激活此卡。
3.4 使用过程中要经常检查SIM卡中的余额，以免耽误报警。

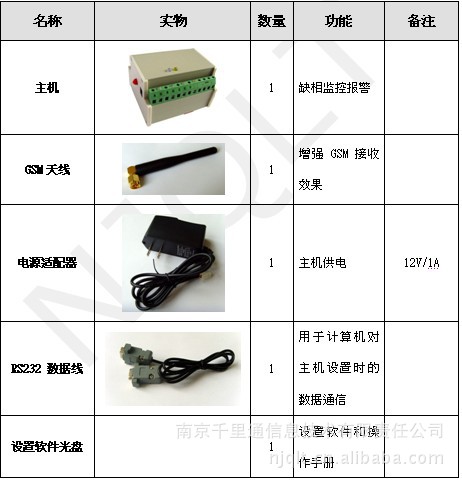

三、产品配置
主机内置锂电池
