工控产品-机房温湿度短信报警-QLT64-DX

具有定时巡检功能的

机房环境综合监测短信报警器

(型号：QLT-64DX)

GSM机房环境报警器系列
型号	基本功能表述
QLT-64D	温度报警、湿度报警、停电报警、来电告知
QLT-64DX	温度报警、湿度报警、停电报警、来电告知、定时巡检
QLT-64M	温度报警、湿度报警、停电报警、来电告知、空调遥控、来电后空调自启动
QLT-64MZ	温度报警、湿度报警、停电报警、来电告知、定时巡检、空调遥控、来电后空调自启动、自动恒温控??
QLT-64MC	温度报警、湿度报警、停电报警、来电告知、定时巡检、空调遥控、来电后空调自启动、自动恒温控制、彩信报警
以上各机型均可增配烟雾报警、多点温湿度报警、入侵报警等多种报警方式

    GSM 机房环境综合监测报警器是基于SMS短信技术开发的系列产品，旨在为企业用户提供易于上手、价格低廉但功能丰富的机房环境监控、报警解决方案。使您的手机变成了被监控设备的报警器、遥控器，环境一旦发生异常，系统就会及时给您的手机发出相应的短信报警信息，您也可以随时发短信查询控制设备当前状态。本系统的使用不会对原有系统造成任何负面影响，将有助于提高特定行业的安全系数，为企业提高预警效率、创造安全环境、降低潜在损失、创造无形利润提供有力的帮助。它将让您用极小的投入获得经济上的长期潜在利益和心理上的高枕无忧。
     该系统操作极为简单，由于采用了无线移动通信技术（GSM），而所用的外接传感器多数采用了无线方式，同时系统在出厂时已设置好了报警信息，因此不需要像传统监控报警器那样进行负责的安装和调试，只要插入一张普通的手机卡（SIM卡），再报警手机进行授权（通过手机发送短信即可），系统就可以正常工作了。
     该系统的基本功能：温度、湿度、停电、来电报警，相关传感器均已内置，并内置锂电池，可以使系统在失电状态下继续工作四小时以上。系统有很强的可扩展性，可以接入多种有线、无线传感器，以实现不同报警的需要，可以接入烟雾传感器，实现火灾报警；接入无线红外传感器，可以起到入侵报警作用；接入漏水传感?鳎梢约嗫鼗渴欠衤┧鹊取?

基本功能

1、温度、湿度监测（各一路）：

实时监测并显示环境温度、湿度，可以设定上下限值，当温度、湿度值超出设定范围时，现场发出报警声，并自动给监控中心和已设定的管理人员手机发送报警信息，同时可以自动打开空调、除湿机等相关设备。报警号码、报警信息、控制可有设置软件设置，也可以通过手机短信（中文）进行设置（见下图）。

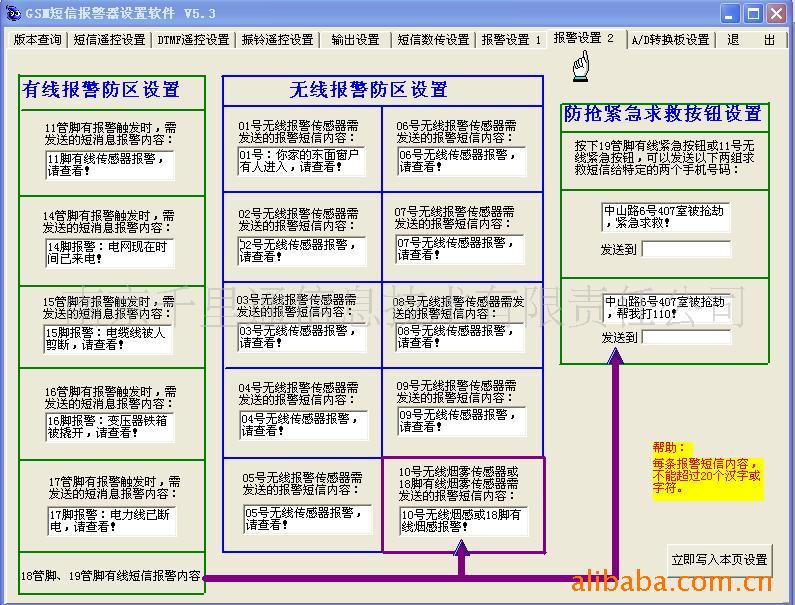

报警信息设置软件（报警设置）

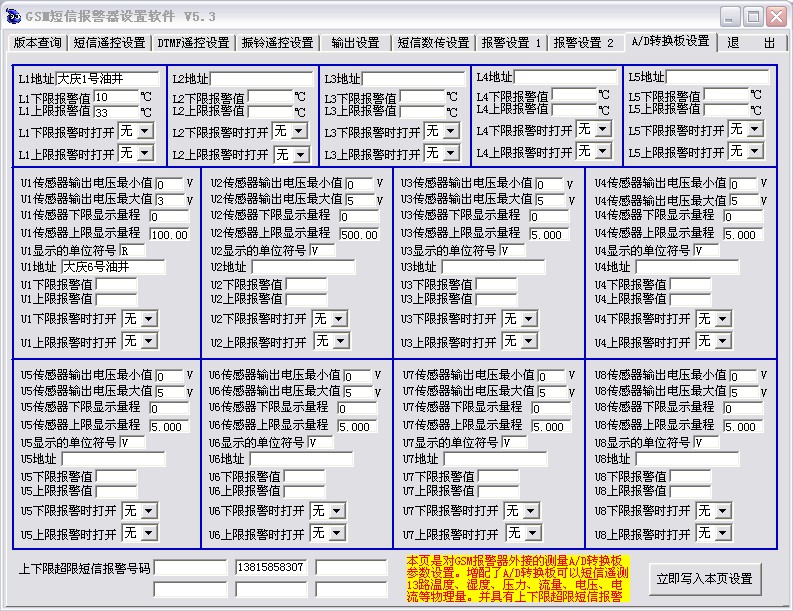

报警信息设置软件（温湿度限值设置）

2、停电报警：

当机房电网停电时，报警主机通过自身的市电供电采样可以检测出电网停电，自动给已设定的管理人员手机（或监控中心）发送停电报警信息。（由于机内有后备可充电锂电池，停电后主机能继续工作数小时）

3、复电报警：

当机房来电时，自动给监控中心和已设定的管理人员手?⑺屠吹绫ň畔ⅰ?

4、短信查询：

通过手机发送指令短信可以主动查询现场测量参数（温湿度）和主机工作状态（继电器输出）。

5、定时巡检：

报警主机具有定时巡检功能，用户可以自定义每天1-2次定时巡检，即每天定时将机房所有的温、湿度以中文短信的方式发送给预设的最多6部手机。

扩展功能（选配）

1、遥测
1.1模拟量监测：
主机具有A/D转换功能，一共监测13路模拟量，其中5路为温度、8路增加不同的传感器，可以遥测交直流电压、电流、压力、流量、风速等等。在实际使用中，往往可以将未用的温度检测用于服务器温度的监测。
主机内有一路温度检测、一路湿度检测，还可以外扩4路温度检测和7路其它模拟量检测。

1.2开关量监测：
主机内具有8路独立的有线开关量输入、12路独立无线开关量输入，可以对漏水（地面积水）、电网、UPS工作状态等进行监测，其中无线传感器更是省去了布线的麻烦。
本机内已有一路停电报警和复电报警，尚余6路可用有线报警。

2、报警
2.1有线接入：
主机内8路有线开关量输入，其中有3路为上升沿触发报警，5路下降沿触发报警，除了可以接入漏水传感器、停电（来电）传感器、UPS工作状态传感器等传感器以外，还可以接入其他入侵、防盗、安全等传感器，进行门禁报警、入侵报警、移动报警、防盗报警、烟雾报警、可燃气体泄漏报警等；

2.2无线接入：
主机内有无线解码模块，可以无线接收12路开关量信号，适应不同的无线传感器，使用无线传感器可以省去布线的麻烦，减小工程的施工量。

3、控制
报警主机内可以增加最多六路负载2KW继电器，通过以下方式控制风机、除湿、加湿、水泵等设备。

3.1自动控制：
温湿度（或其它模拟量）超限值报警的同时，可以自动打开或关闭不同的继电器，通过继电器控制对应设备开启或关闭。

3.2人工控制：
任何时候都可以通过手机短信异地遥控任何一路电器设备开启或关闭，同时可以收到遥控执行的结果。

3.3现场控制：
可以通过报警主机的控制键盘，现场人工控制电器设备的开启或关闭。

3.4定时控制：
报警主机具有定时控制功能，通过手机发送中文短信（内容由用户自定义）设置各路继电器开启或关闭的时间，即可以单次定时控制，同时也可以每天定时控制。内部时钟采用短信自动校时技术。

4、UPS监测
报警主机对UPS的监测可分为信号量监测和精准监测两种方式。

4.1信号量监测：

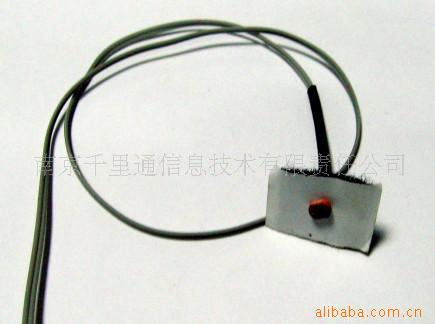

不打开UPS外壳，不接UPS任何线，通过光敏传感器粘贴在UPS原有的剩余电量指示灯上，例如粘贴在25%剩余电量指示灯上，当蓄电池电量只剩下25%时，对应的指示灯亮，报警主机收到来自光敏传感器的信号，立即向预设的手机发出报警短信。

4.2 精准监测：
需要从UPS内蓄电池的正负极引线接到报警主机，经电压传感器、AD转换，最后计算出蓄电池的精确电压值，通过设置软件或手机短信可以设定上下限值，当蓄电池电压低于设定的下限时，立即向预设手机报警。此外可以通过手机短信随时查询蓄电池的电压情况。
精准监测除了可以监测蓄电池的电压外，还可以监测充电电流及输出工作电流等。

应用方案

小型机房中的应用

由于主机中已经内置了温度、湿度、停电、复电传感器，因此。在小型机房中使用的时候，只要插入手机卡、通电、注册后就主机可以开始工作了。

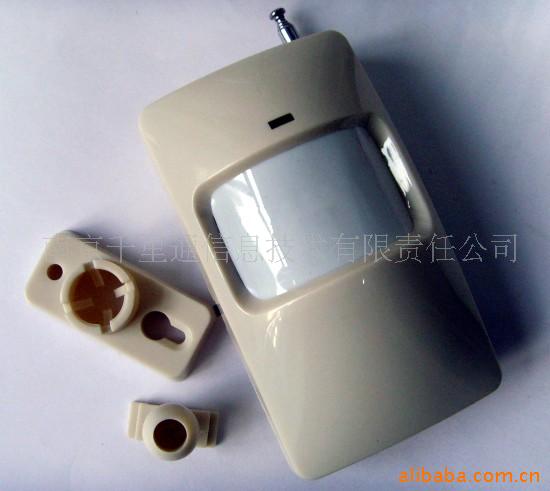

如果用户有需要，可以增加烟雾传感器（火灾报警）、漏水传感器（放置在空调或重点防水位置）、人体红外传感器、门磁（入侵报警）等；传感器即可以选择有线的也可以是无线的（可以省去布线的麻烦）

较大面积机房中的应用

当机房面积较大时可能会造成机房内的温度不均衡，例如：在服务器机柜的附近和空旷地带温度是不一样的，因此用主机自带的一套温、湿度传感器已显不足，可以通过增加外接温、湿度传感器，最多可以增加4个外接温度传感器、7个湿度传感器（每个传感器的限值报警都可以独立设置和报警的），通过屏蔽线（长度可达30米）将温、湿度传感器放置到需要监控的部位，

多路电网监控

当机房内由多路电网供电时，可以增加无线停电传感器和无线来电传感器，分别插在不同电网的出口处，即可对不同的电网进行检测。

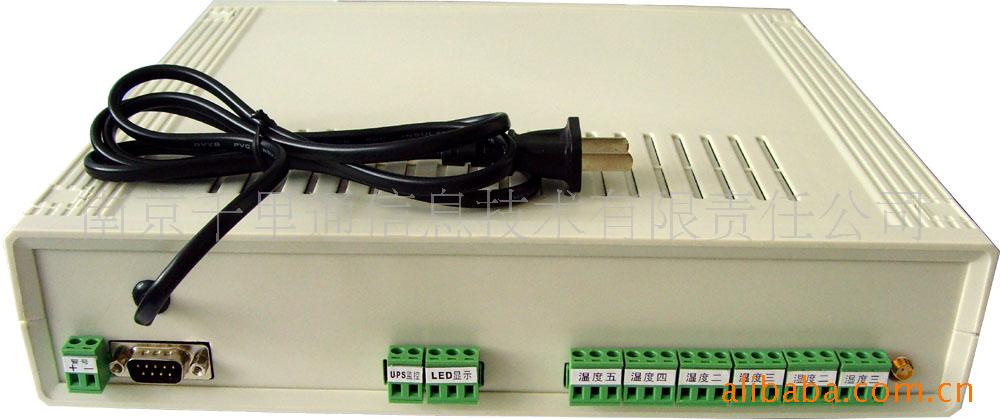

增加外接温湿度传感器范例

功能指标

一、 I/O接口：
1、开关量：
⑴、有线输入：8路（停电、复电各占用一路，余六路可用），其中有4路上升沿触发（即电压由低变高触发），有4路下降沿触发（电压由高变低触发），可以适用不同的传感器。

⑵、无线输入：12路（可改为12路有线输入），可以接入任何无线传感器。

⑶、有线输出：8路，可以直接控制继电器。

2、模拟量：
⑴、温度检测：5路（主机内使用一路，余四路可用），可以同时检测五路温度，每路可以分别设定报警地点及上下门限，线长大于30米。

⑵、其它检测：8路（主机内使用一路，余七路可用），可以接湿度、电压、电流、压力、流量、风速、液位等传感器，测量范围可以根据传感器参数设定，报警地点及上下门限可由用户设定。

二、通信接口：
1、 RS232：用于与计算机通信
⑴ 、可以现场实时检测模拟量的变化。
⑵ 、对主机的报警门限、报警内容、报警对象进行设置。
⑶ 、QLT-64DC型主机，通过RS232口可以抓拍现场照片，然后以彩信方式发送给二部手机和一个电子邮箱。

2、 TTL：
主机内部以使用，接A/D转换模块。

技术指标

电源：AC 220V

功耗：静态电流：小于50mA

工作电流：小于180mA

最大发射功率：3W

工作温度：-35 - +75℃

储藏温度：-45 - +85℃

湿度范围：0 - 95％非冷凝

接收灵敏度：-102dBm

动态范围：62dB

频率误差：≤±0.1ppm

RS232串口：9600BPS，8，1，N

TTL串口：9600BPS，8，1，N

模拟量输入：4～20mA；

温度测量?段В?-50～125℃，精度：0.125℃；

直流电压测量范围：0～5000V，精度：0.005V，阻抗≥1兆欧

体积：280×320×55毫米

系统特点

1、利用GSM移动通信技术将机房环境监控的结果直接时间发送到管理人员的手机上，大大提高了机房应急处理的效率。
2、安装极为简单方便，操作上手快，一改传统的机房环境监控系统的多模块、多节点、多布线、大投入，调试难、操作难、专业性太强的弊端。
3、功能强大，可扩展性更强。
4、成本极低，只有传统的机房环境监控系统成本的数十分之一。
5、运行维护成本极低，每月只需几元的移动通讯费，不需要专人值机。
6、工业级产品设计，元器件的精心选择；独创的双CPU防死机技术，保证了本产品内部的GSM无线收发模块和微处理器均可持续、稳定长年24小时不间断可靠地运行。
7、接口采用光藕隔离设计，保证被监控的设备和本产品各自独立运行，互不影响。
8、高度集成设计，减少了因冗余外围电路而造成故障的概率。
9、完全人性化设计，自主中文短信操控，使得人机对话更加直观明了，近似于傻瓜机，不需要专业人员的专业操作、不需要死记功能代码。
10、系统电源采用了主电源和后备电源两套供电系统。主电源直接接入电网220V，内置后备电源。只要市电220V不停电，它一方面提供主机的工作电源，另一方面对后备电源充电。后备电源采用7.4V的锂电瓶，当市电220V停电时，继续提供主机的工作电源。

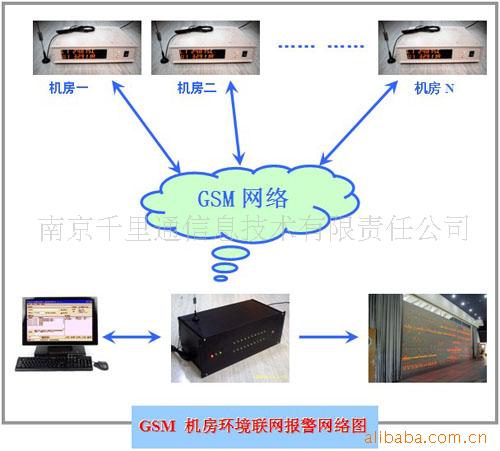

GSM 机房环境联网报警

针对异地多机房监控，我们可以在中心机房建立只需一台电脑的监控中心，将所有机房的报警主机的报警信息在报警给当地机房责任人外同时也报警给监控中心，同时也可以作为机房报警记录服务器，机房所有异常报警信息均可以保存在电脑中。

联网报警系统由放置在现场的QLT64报警主机、设在管理部门监控中心与电脑相连的GSM监控中心接收控制器、接警/控制管理软件、GIS电子地图等组成。

报警前端：

事先在相关设备上安装相关的传感器，通过有线或无线方式与报警主机连接，并设置好相应的报警信息。

监控中心：

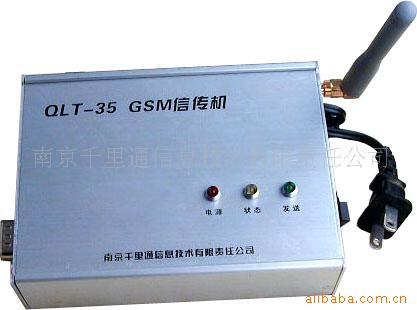

在普通的办公用电脑上安装报警管理软件和电子地图，并将GSM信传机与计算机的RS232接口相连接（笔记本电脑可以通过RS232-USB转接线相连接）。

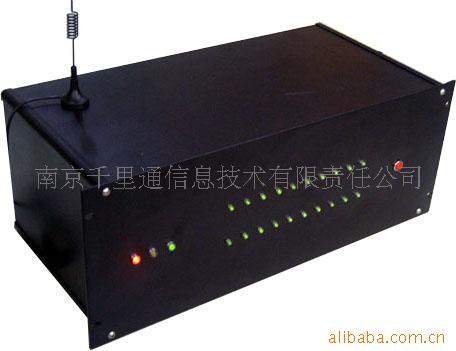

GSM监控中心接收控制器（普及型）

GSM监控中心接收控制器（支持500路LED显示型）

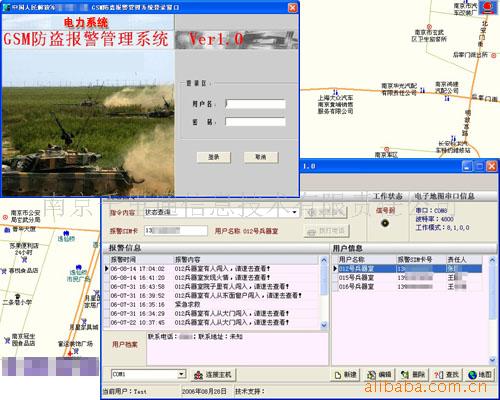

接警/控制管理软件、GIS电子地图

附二： 可接入传感器（部分）及功能表述

名称	实物	功能表述

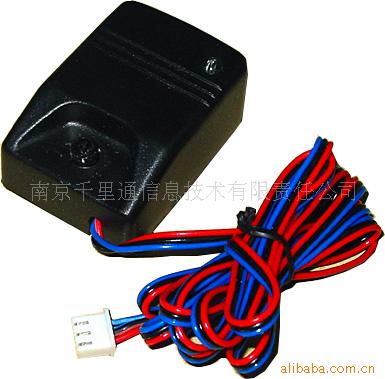

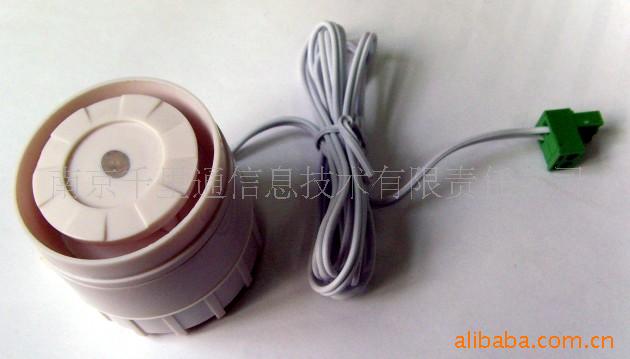

警号

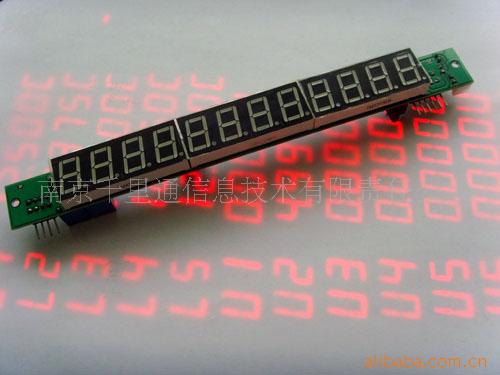

数码显示板		直观显示所测得的模拟量数值
温度传感器		探测周围温度，输出给A/D数模转换模块，由主机以短信方式发给指定手机

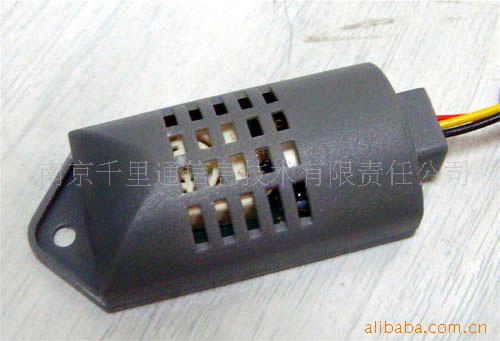

湿度传感器		探测周围湿度，输出给A/D数模转换模块，由主机以短信方式发给指定手机

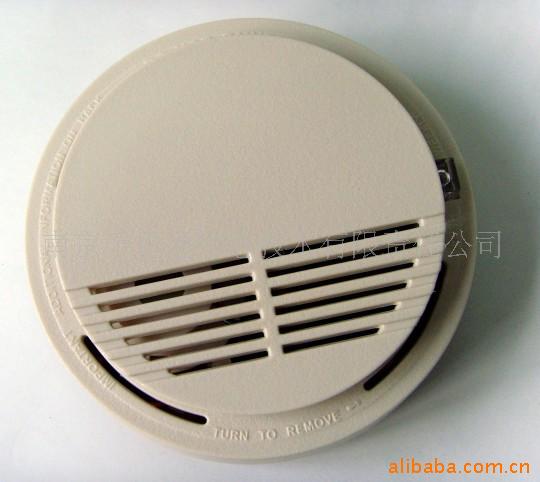

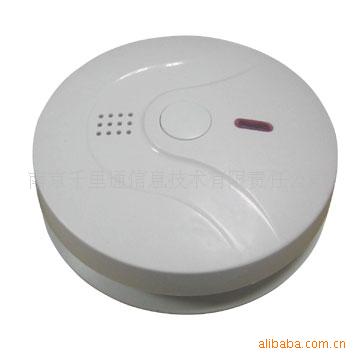

无线烟雾传感器		当烟雾达到一定浓度的时候，传感器发出高音鸣叫，并无线发给报警主机，发出短信。无线报警，不需要布线。
有线烟雾传感器		当烟雾达到一定浓度的时候，传感器发出高音鸣叫，并无线发给报警主机，发出短信。有线报警，可靠性高。

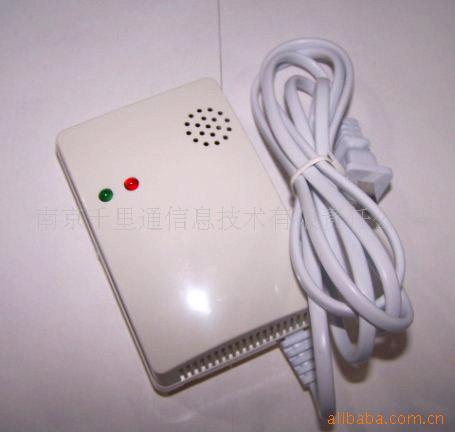

无线可燃气体传感器		有可燃气体泄漏时，传感器发出高音鸣叫，联动电源插座，启动排风装置；并无线发给报警主机，发出短信。无线报警，不需要布线。

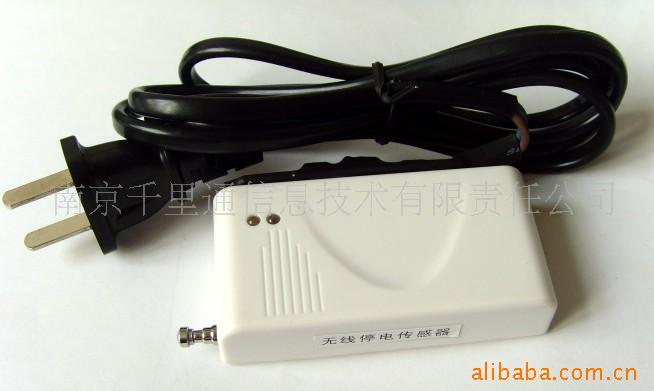

无线停电传感器		监控220V、380V电源是否正常，当停电时，向主机无线报警，再由主机向指定手机发送报警短信。

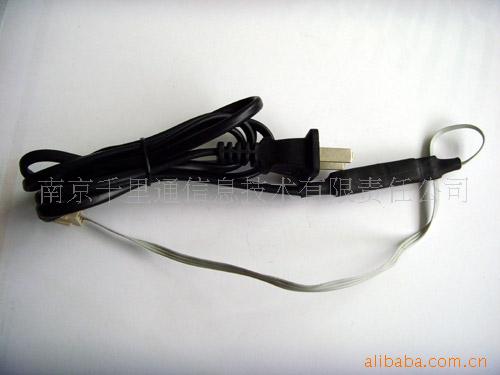

有线停电传感器		监控220V、380V电源是否正常，当停电时，向主机报警，再由主机向指定手机发送报警短信。
UPS工作状态传感器		监控UPS的工作状态是否正常，当UPS工作异常，向主机报警，再由主机向指定手机发送报警短信。

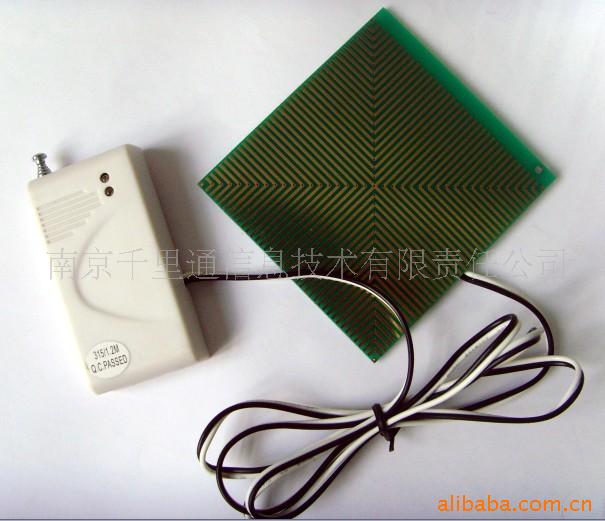

无线漏水（下雨）传感器		监控现场是否漏水，无线报警

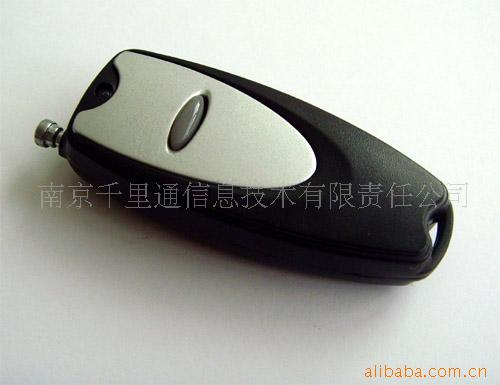

无线紧急报警按钮		遇到紧急情况时，距主机一定范围内，可以无线求救报警
有线紧急报警按钮		遇到紧急情况时，距主机一定范围内，可以求救报警

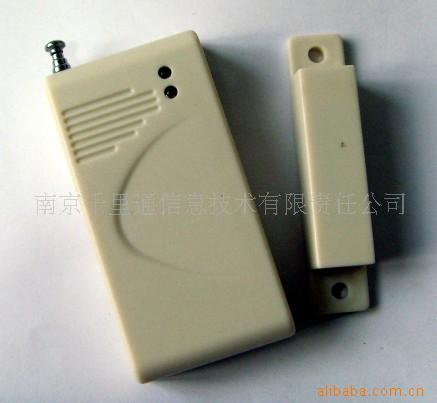

无线门磁传感器		安装在门、窗上，当门、窗打开时，触发传感器，无线报警

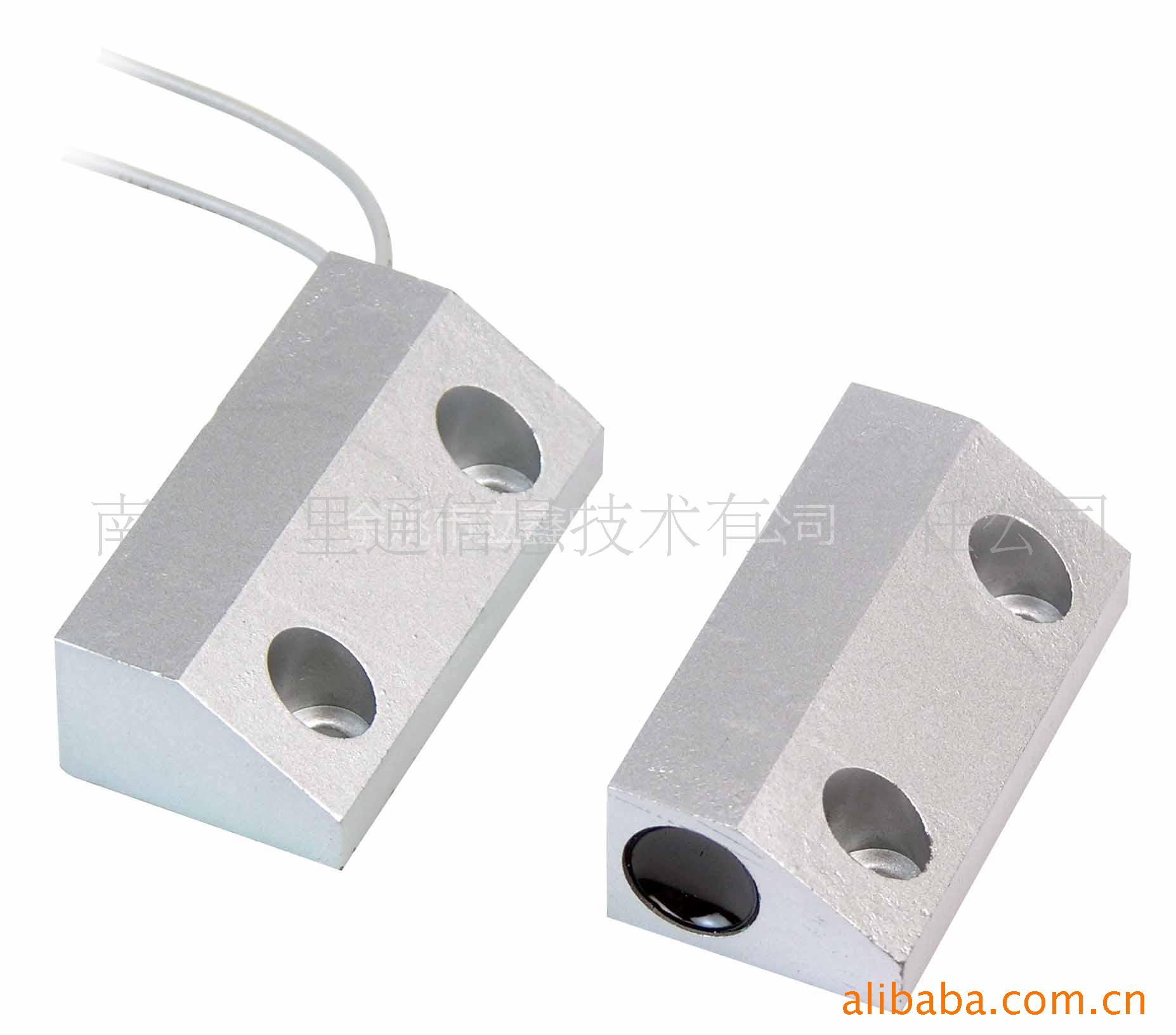

有线门磁传感器		安装在门、窗上，当门、窗打开时，触发传感器，向指定手机报警
