单模多模通用的、超小型的
双纤串口/光纤转换器

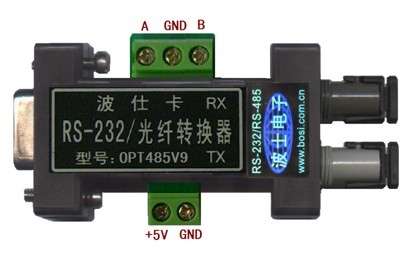

图1
一、用途
波仕电子创造了世界上超小的双纤串口/光纤转换器、同时也是世界上唯一的同时支持单模和多模光纤传输的双纤串口/光纤转换器。波仕电子的OPT485L可以将RS-232、RS-485、RS-422串口信号转换到到2根光纤进行双向传输。OPT485L不仅颠覆了传统双纤串口/光纤转换器的尺寸和外形，屏弃了传统的大方铁盒的外形，而且创造了在单模和多模光纤中都可以传输的技术。
波仕电子的OPT485L是最新一代串口光纤通信产品，直接从串口转换出一对光纤进行双向远程传输。OPT485L具有超小型的外形(74*23*47mm)、实现串口的单光纤传输、无须修改已有的软件、无须驱动程序。由于采用光纤作为通信传输介质，具有隔离高电压、防电磁干扰、传输距离远等优点。
本产品受以下中国专利保护：200730098650、200630307752，侵权必究！
二、硬件安装
OPT485L双纤串口/光纤转换器可以通过接线端子板或者电缆线接到RS-485、RS-422或RS-232。去掉接线端子板后产品的DB-9针座与计算机的DB-9针座的RS-232口的RXD、TXD、GND引脚分配是一样的。OPT485L默认使用SC光纤接头，可选光纤跳线转换为FC、ST头。OPT485L有1对光纤头，用2根光纤进行收发，必须两个OPT485L成对使用（光纤的收-发交叉）。
波仕双纤串口/光纤转换器使用时用一对单模或者多模光纤接双方的光纤头。注意保持光纤转换器的光纤座、光纤头的清洁，如果不连接时请用相配套的橡皮塞子盖住。 OPT485L的供电为5V直流，请使用产品配套带的电源。供电电压为直流5V±0.5V，产品功耗小于2W。电源插座的旁边带LED电源指示灯，当外插电源时灯会一直亮着。
|

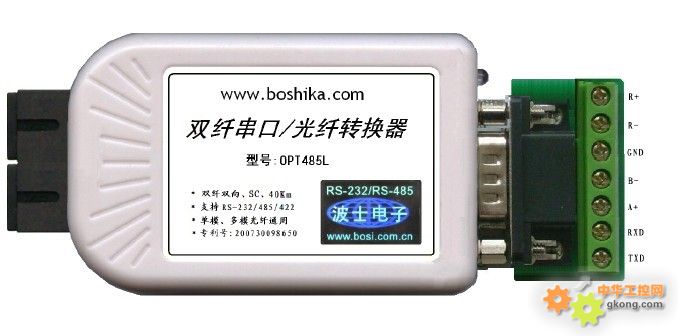

OPT485L |
双纤/串口光纤转换器 |
单模多模通用 |
双纤、超小专利外形 |
波仕电子配套提供各种长度光纤以及ST、FC、SC接头。
波仕OPT485L的RS-232/485/422串口端是一个DB-9针座，具有RS-232、RS-485、RS-422全部引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。作为RS-422时，T+、T—是指从OPT485L向外发送。注意RS-485和RS-422通信时建议要接地线（5脚）。RS-485/422无须跳线选择。RS-485/422信号的参考地线与RS-232的GND是一样的。
DB-9针端的引脚分配如下（带接线端子）：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
RS-422 |
T+ |
|
|
|
GND |
R+ |
|
R— |
T— |
三、性能特点
OPT485L的光纤头（SC头）为单模/多模自动适应，这是波仕电子独有的技术。
|
光纤接口 |
SC（可转ST、FC） |
|
电气
接口 |
串口（DB-9针座） |
|
传输介质 |
单模光纤或多模光纤 |
标准5V电源插座 |
|
适用光纤 |
9/125、50/125、62.5/125 um等 |
尺寸及重量 |
74*23*47mm 、80克 |
|
通信
方式 |
全双工半双工自适应 |
光纤传输
距离 |
40Km（单模光纤） |
|
RS-232、RS-485、RS-422 |
2Km（多模光纤） |
|
光波长 |
发 1310 nm |
工作温度 |
—10~+50℃ |
|
收1310nm |
存储温度 |
—40~+70℃ |
* OPT485L的光纤传输距离最远还可以达到80Km，但需要定做。
四、典型应用
典型应用1：在图2中，串口设备A与串口设备B都配有RS-232、RS-485或者RS-422接口，通过两台OPT485L光纤转换器、可实现设备A与设备B之间的远程光纤通信。
图2 双纤双向通信
典型应用2：图3为多台串口设备通过多对OPT485L进行光纤组网通信的典型应用。最远两端的串口设备为RS-232、RS-485或RS-422，中间的设备为RS-485口。将中间的两个OPT485L的A-A相连、B-B相连、GND-GND相连，再一起接到设备2的RS-485口上。这样实现了多台串口设备的组网通信，多机通信方法同RS-485电缆线组网。
图3 双纤多机通信
 |
|
|
|
| |
