研华PCA-6012 Intel® 凌动™ N455/D525 支持VGA /双GbE LAN工控主板

特性

● 超低功耗, 无风扇 N455 CPU，内存最大支持2 GB DDR3 800

(只适用于 N SKU)

● 双核高性能 D525 CPU，内存最大支持4 GB DDR3 800

(只适用于 D SKU)

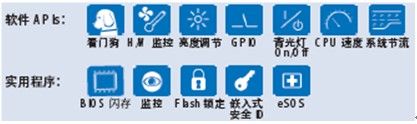

● 支持4 x RS-485 w/可选模块，带自动数据流控制

● 支持嵌入式软件 APIs 和实用程序

注: eSOS程序按需特定BIOS才可运行

规格

处理器

CPU Intel 凌动 N455 Intel 凌动 D525速度1.66 GHz 1.8 GHz

二级缓存512 KB 1 MB 芯片组Intel ICH8M BIOS AMI 16Mb SPI 闪存

Bus

PCI 32-针/33 MHz PCI ISA HISA (ISA High Drive)

内存

技术双通道 DDR3 800 MHz 最大容量最大2 GB 最大4 GB

插槽204 针 SODIMM x 2

图像

控制器嵌入式 Gen3.5+ GFX 核心技术, Direct X 9/Pixel Shader 2.0 标准 VRAM 224 MB 系统共享内存视频接口15-针 VGA D-sub 连接器 x1/可选 LVDS 排针 x 1 (支持单通道18-针 LVDS) 视频输出

VGA: 最大支持 SXGA 1400 x 1050 @ 60 Hz ，用于凌动™ N455 VG SKU, 最大支持 2048 x 1536 @ 60 Hz ，用于凌动™ D525 G2 SKU

可选LVDS: 支持 18-针单通道，最大支持 WXGA 1366 x 768 或1280 x 800 ，VG和G2 SKU均适用

以太网

接口10/100/1000 Mbps控制器LAN1: Intel 82567V, LAN2: Intel 82583V连接器RJ45，支持2个 LED 连接器

SATA 2

最大数据传输率300 MB/s 通道3

EIDE

模式 ATA 100/66/33

通道1 (最多支持2个IDE 设备; 主盘可替换为 CF 插槽)

I/O 界面

USB 2.0 VG SKU 拥有8个插口 ; G2 SKU 拥有8 个插口以及 1 个位于I/O接口板 (G2 SKU)串口 2 RS-232 ，带排针, 4个RS-485，带自动数据流控制 (可选, 料号: PCA-COM485-00A1E) 并口1 (EPP/ECP)

GPIO 1 (8-针) FDD 1 PS/2 1 (鼠标或键盘, 配件包中已包含Y 型电缆)

看门狗定时器

输出系统复位间隔可编程范围, 1~255 sec/min

其他

音频输出Intel 高清晰度音频接口 (需要一个音频扩展模块 , 料号: PCA-AUDIO-HDA1E)

电源

CPU Atom D525 CPU 1.8 GHz + DDR3 1333 2G x2 SODIMM; 存储: 1个 SATA HDD电压+12 V +5 V +3.3 V +5 VSB -12 V -5 V

电流0.44 A 3.71 A 0 A 0.15 A 0 A 0 A

CPU 凌动 N455 CPU 1.66 GHz + DDR3 1333 1G x2 SODIMM; 存储: 1个 SATA HDD 电压+12 V +5 V +3.3 V +5 VSB -12 V -5 V

电流0.16 A 2.81 A 0 A 0.13 A 0 A 0 A

环境

工作状态温度0 ~ 60° C (32 ~ 140° F) 湿度40° C @ 85% RH 非凝结

工作状态温度-40 ~ 85°C 湿度60° C @ 90%RH 非凝结

外观尺寸338mm(L)x122mm(W)（13.3"x4.8"）

订购信息

料号 PCA-6012VG-00A1E CPU 凌动 N455 无风扇支持 RAM Socket to 2G LAN 单 GbE LAN VGA 支持 LVDS 可选 FDD 1 SATA 3 USB 8 CF 可选

料号 PCA-6012G2-00A1E CPU 凌动 D525 无风扇不支持 RAM Socket to 4G LAN 双 GbE LAN VGA 支持 LVDS 可选 FDD 1 SATA 3 USB 9 CF 1

可选配件

产品型号说明

PCA-AUDIO-HDA1E 音频扩展模块

1701090401 单 COM 电缆组件

PCA-COM485-00A1E 4 x RS-422/RS-485 COM 模块

配件包

产品型号说明数量

1960046526N001 适用于凌动D525 CPU 的 CP U 冷却器

(只用于 G2 SKU) x1

1701400452 IDE HDD 电缆 x 1

1700008461 4端口USB 电缆 x 1

1703150102 串行 ATA HDD 电源电缆 x 2

1700003194 串行 ATA HDD 数据电缆 x 2

1700060202 Y型电缆，用于连接 PS/2 鼠标和键盘 x 1

1701260305 打印机+ COM 电缆 x 1

9689000068 跳线包 x 1

2002721020 全长CPU 卡用户指导 x 1

- 质保卡 x 1

- 快速入门手册 x 1

- 实用程序光盘及指导手册(PDF格式) x 1

x 1

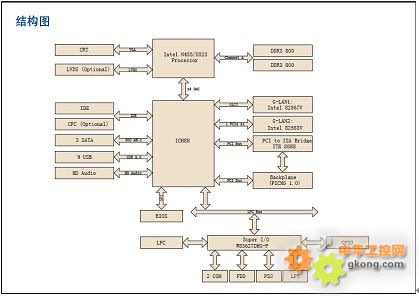

接口图
