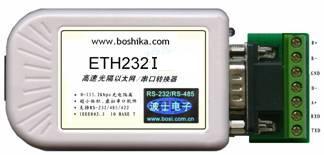

ETH232I型 ETH232IG型
将您的串口设备接入互联网和以太网！
互联网以太网/串口转换器
5V
RJ45
RS232/RS485/RS422
波仕ETH232I、ETH232IG系列互联网以太网/串口转换器秉承波仕转换器的一贯特色，都具有
超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用，可以虚拟成为本地COM串口(COM1-COM256)、无须修改已有的串口通信软件。其中ETH232IG是带光电隔离的以太网/串口转换器，实现了以太网、电源、串口的三方隔离。
专利产品,谨防假冒!专利号:201120297328
ETH232I 互联网以太网串口RS-232/485/422转换器 5V供电(5-24V) 0-115.2Kbps
ETH232IG 光电隔离互联网以太网串口RS-232/485/422转换器 5V供电(5-24V) 0-115.2Kbps
在很多应用场合，如果想让设备连接到以太网中，就必须拥有一个以太网接口，普通的设备
都含有RS-232(或RS-485/RS-422)串行接口，可以将串行接口连接到以太网中，实现了设备与以太网以及internet(互联网)的互连。这样我们就可以远程控制设备，读取设备的状态信息，
采集数据等等，随着网路技术的高速发展，这必将是一种趋势。波仕以太网/串口转换器配合参数
修改软件可以设置模块的串口波特率，IP地址，子网掩码，网关，MAC等信息。
波仕以太网/串口转换器是实现通信主机的互联网以太网与RS-232/RS-485/RS-422串口设备
相互通讯的一种协议转换装置(TCP/IP协议-串行通信协议)波仕ETH232I系列产品提供一个RS232/ RS485/RS422串口，一个10M/100M以太网口等。
硬件安装
由于ETH232I与ETH232IG产品的大小、使用方法、软件设置都是一样的，所以以下仅以
ETH232I为例。
将ETH232I以太网/串口转换器接上电源(直流5-24V，随产品配套有5V电源)。电源插
座旁边有一个小LED(发光二极管)，当ETH232I产品通电后LED会一直亮着。
将RJ-45座插入计算机或者以太网HUB以太网的RJ-45插头即可。自动支持以太网直连线
和交叉线。波仕ETH232I的RS-232/485/422串口端是一个DB-9针座，具有RS-232、RS-485、RS-422 全部引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。作为RS-422 时，T+、T—是指从ETH232I向外发送。注意RS-485和RS-422通信时建议要接地线(5脚)。
RS-485/422无须跳线选择。RS-485/422信号的参考地线与RS-232的GND是一样的。
DB-9针端的引脚分配如下(带接线端子)：
1 2 3 4 5 6 7 8 9
RS-232 RXD TXD GND
RS-485 A GND B
RS-422 T+ GND R+ R— T—
ETH232IG 不仅以太网(RJ-45)与串口之间有 变压器隔离(1000V)，而且还增加了一道对
串口的2500V光电隔离，实现了以太网(RJ-45)、外接电源、串口(RS-232/485/422)三方的隔
离。ETH232GI的RS-232/485/422的最高通信速率为115.2Kbps。波仕ETH232I、ETH232IG内置有
600W抗雷击浪涌保护器。
软件设置
波仕ETH232I或者ETH232IG的设置均通过浏览器进行。产品默认的IP地址为 192.168.0.55。
如果不知道ETH232I的IP地址，可以先接计算机网口(自动获取IP地址)，计算机安装XVCOM
串口服务器管理系统软件搜索到ETH232I并且查看IP地址以及基本配置，注意工作模式初始设
置为TCPServer。知道ETH232I的IP地址以后，请立即将您的计算机的以太网的IP地址设置的
前3位设置为一样，比如 192.168.0.11，最后一位11可以更改为其它任何数字，除了0、55、
255以外。子网掩码为 255.255.255.0。XVCOM软件仅仅是查找产品和查看配置，修改配置必须

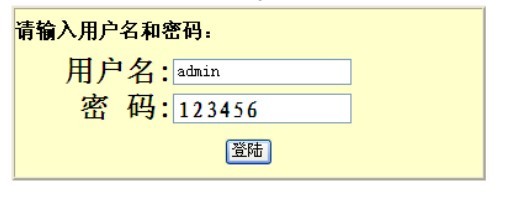

进入浏览器！用浏览器(推荐用IE)打开http://192.168.0.55。出现以下登录界面。
“登陆”后进入以下界面

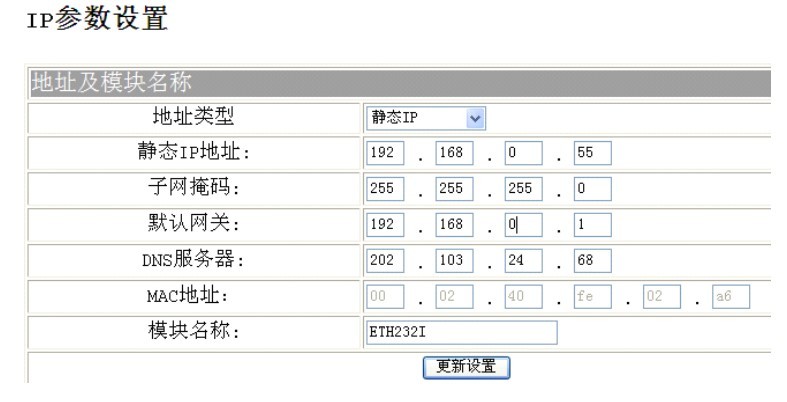

静态IP地址就是产品的IP地址，可以修改，但是一定要记住修改后的IP地址值。子网掩
码总是 255.255.255.0。默认网关就是产品所接的计算机网口或者无线路由器的IP地址，用户
自己要知道。DNS服务器是当地的互联网域名解析的服务器，比如 武汉电信为202.103.24.68。
其它地方的DNS地址请到互联网上查询，有些无线上网路由器有显示DNS地址。如果只用作以太
网/串口转换器则DNS服务器不用。如果要将产品用到互联网通信，必须填写正确的当地DNS服务
器(域名解析)地址。IP参数设置完毕后按更新设备。

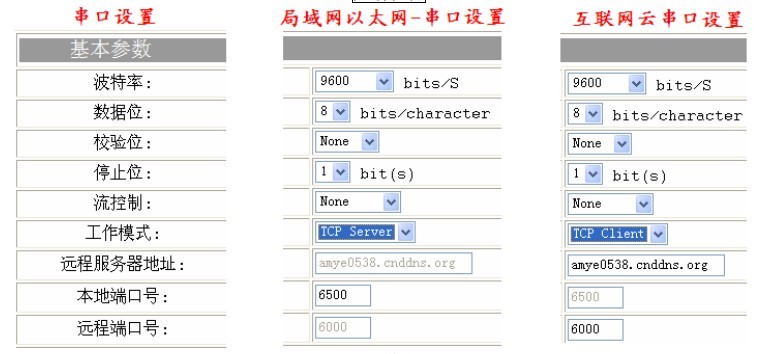

串口设置可以设置串口的速率、格式。工作模式选择：用于以太网/串口转换器时，选择TCP
Server;用作互联网/串口转换器时，选 TCPClient。远程服务器地址只有互联网/串口转换器时
用的到，就是专用云路由器内置的固定域名。本地端口号可以就用6500、远程端口号可以就用
6000，如果要修改也可以但是请用户记住。串口设置页面修改完成后按确认。全部设置完毕后一
定要选择页面中的设备重启?重启设备等待大约1-2分钟后才能够让修改后的设置有效。
3、以太网串口通信测试及虚拟串口
使用配套光盘中的TCP&UDP.exe 测试工具软件可以直观的进行串口通信。将产品接入计算
机的以太网口。将产品的工作模式设置为 TCP Server。

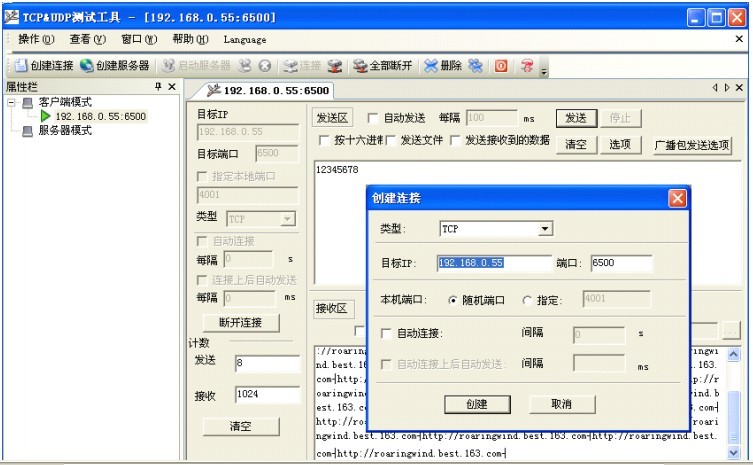

TCP&UDP.exe 测试工具软件的设置以及通信的截图如下。
ETH232I、ETH232IG还可以虚拟成为本地计算机的串口，无需修改用户已有的串口通信软件。
将产品接入计算机的以太网口。将产品的工作模式设置为 TCP Server

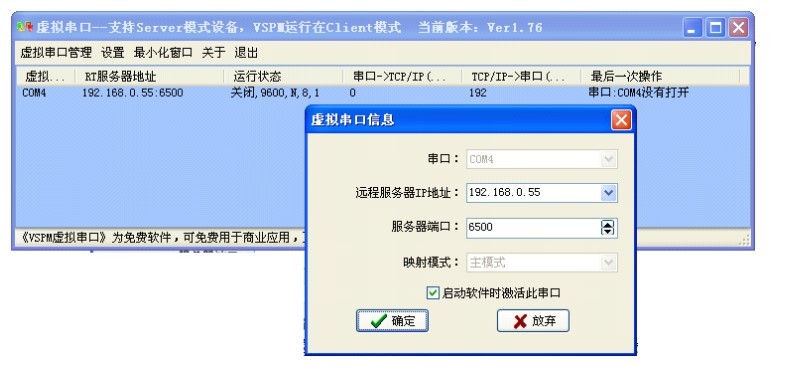

1、安装虚拟串口软件VSPM.exe。 2、打开虚拟串口VSPM配置软件，选择工作模式为“Client
的POWER IP模式”(第3行)。3、在VSPM配置软件里面，选新增虚拟串口，选择串口号并且
填好对应的IP地址和端口。记住这个新的虚拟串口的COM号。使用通用的串口通信软件，比如串
口调试助手、或者自己编写的串口软件，只要按照预先设定的速率和格式都可以通信。
若VSPM虚拟串口出现问题，请彻底卸载VSPM后重新安装后再试。
4、互联网云串口通信测试及虚拟串口
ETH232I可以接普通无线路由器的LAN口，并且与波仕YUN201云路由器配合使用实现基于互
联网的云串口通信。
上图左面为云串口通信的原理图，右面为ETH232I作为云串口的串口设置页面截图。本地计
算机成为服务器，远端的ETH232I以太网串口转换器作为客户端。本地路由器必须使用YUN201
云路由器，远端的路由器就是普通上网用的路由器即可。
1、将ETH232I型以太网-串口转换器接入远端的普通路由器的LAN口，注意这个无线路由
器只要是普通的上网用的路由器即可，当然也可以用云路由器。先需要弄清楚ETH232I接入的普
通无线路由器的IP地址，SSID名称。
如果普通路由器的IP地址的前3位与ETH232I的前3位不一样，那么就需要将ETH232I的
IP地址的前3位调整为与普通无线路由器的IP地址的前3位一样，最后一位不一样。修改ETH232I
2、软件设置
2、软件设置
的固定IP地址的方法是把ETH232I接到计算机的以太网口，详细见本说明书的“22、、软软件件设设置置”
的“IP参数设置”部分。比如如果产品所接入的无线路由器的IP地址为192.168.1.1，那么就
得把ETH232I的IP地址设置改为192.168.1.55，最后一位55可以更改。
默认网关就是产品所接的无线路由器的IP地址，用户自己查看无线路由器可以知道。DNS服
务器上当地的互联网域名解析的服务器，比如武汉电信为202.103.24.68。其它地方的DNS地址
请到互联网上查询。串口设置可以设置串口的速率、格式等。ETH232I串口设置部分必须将工作
模式设置为TCP Client。远程服务器地址就是YUN201云路由器内置的固定域名。本地端口号可
以就用6500、远程端口号可以就用6000，如果要修改也可以但是请用户记住。串口设置页面修
改完成后按确认。全部设置完毕后要选择页面中的设备重启?重启设备等1分钟后让设置有效。

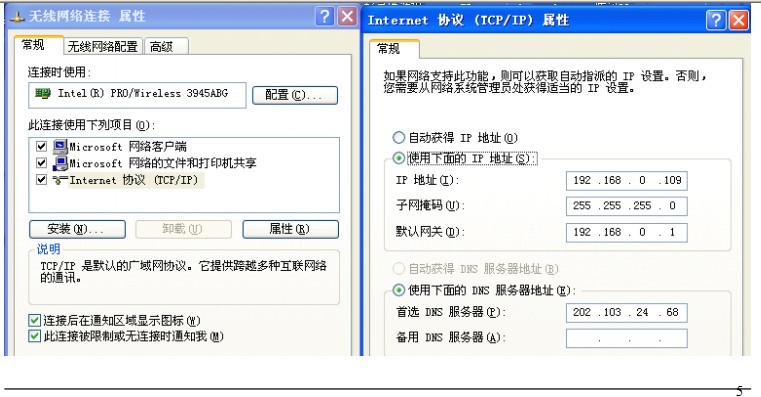

2、将本地计算机(服务器)的上网IP设置为固定值。一般通过无线路由器上网的计算机的无
线网卡的IP地址设置为“自动获得IP地址”。这里请将它选择为“使用下面的IP地址”。“首
选DNS服务器”请上网搜索当地的域名解析服务器IP地址，图中的202.103.24.68是武汉电信的。
3、本地的云路由器配置页面上有基本设置，点击左边虚拟服务，内部IP输入你自己正在使用
的本地电脑的上网的内部IP，内部端口和外部端口一般都填写一样(默认6000)，协议选择你需
的走的协议(默认TCP)。

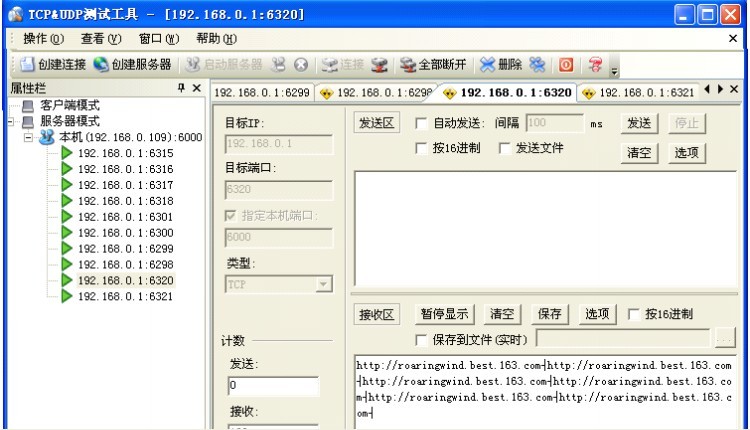

4、在本地计算机上运行TCP&UDP.EXE测试
工具可以直观地看到串口通信效果。
本机作为服务器。
先“创建服务器”，
再“启用服务器”。
如果此时远端的ETH232I以太网-串口转换器设置正确，就会向本机服务器申请服务。这样
就会在“本机(192.168.0.109)：6000”栏目下面显示“192.168.0.1：××××”，其中一定有一
行会收到ETH232I发出的数据并且显示出来。
ETH232I、ETH232IG还可以虚拟成为本地计算机的串口，无需修改用户已有的串口通信
软件。将产品接入远程路由器的以太网口，注意产品ETH232I的工作模式设置必须为 TCPServer

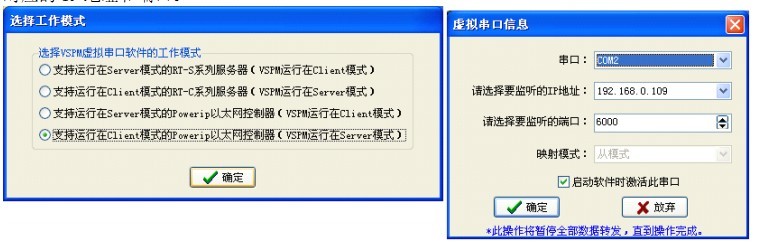

1、安装虚拟串口软件VSPM.exe。 2、打开虚拟串口VSPM配置软件，选择工作模式为“Server”
的POWERIP模式(第4行)。3、在VSPM配置软件里面，选新增虚拟串口，选择串口号并且填好
对应的IP地址和端口。

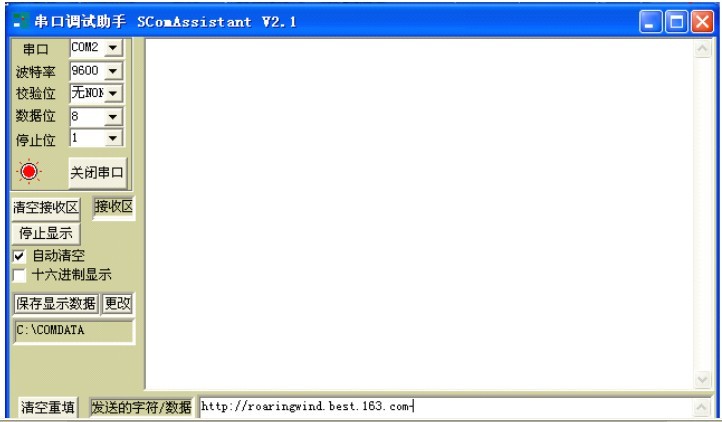

记住这个新的虚拟串口的COM号(虚拟串口号COM2)。使用通用的串口通信软件，比如串口
调试助手、或者自己编写的串口软件，只要按照预先设定的速率和格式都可以通信。
ETH232I可以换成为带光电隔离的ETH232IG，实现光隔云串口。ETH232I也可以换成为
WF232I无线WIFI-串口转换器，实现无线云串口通信。
