EDS-505A/508A为5/8口即插即用网管型冗余以太网络交换机。此系列支持Turbo Ring，Turbo Chain冗余环网（自愈时间<20ms），增加网络可靠性。EDS-505A/508A也提供适用于-40 ~ 75 °C极端温度的宽温型号，满足不同工业环境下的应用需求。

特点

命令行界面（CLI），可快速配置主要网管功能
获得IPv6 Ready标志（IPv6标志委员会认证）
IEEE 1588 PTP V2（精密时间协议），支持精确的网络时间同步
DHCP Opition 82，用于以不同策略分配IP地址
支持EtherNet/IP和Modbus/TCP工业以太网协议
兼容EtherNet/IP和PROFINET协议，进行透明数据传输
支持Turbo Ring，Turbo Chain（自愈时间＜20ms），RSTP/STP和MSTP网络冗余
IGMP Snooping和GMRP过滤组播封包
支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议，简易网络规划
支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加网络稳定性
支持链路聚合，最大化利用带宽
采用RMON有效提升网络监测和预测能力
支持SNMPv1/v2c/v3 不同等级的网络管理协议
支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，加强网络安全性
支持带宽管理，确保网络稳定性
支持基于MAC地址的端口锁定，防止非法入侵
通过E-mail和继电器输出自动报告意外事件

技术参数 标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT（X）and 100BaseFX
IEEE 802.3x适用于Flow Control
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议：IGMPv1/v2，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，GMRP，LACP，RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option 66/67/82，SSH，SNMP Inform，EtherNet/IP，Modbus/TCP，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE802.3x流控，背压式流控
交换机属性 优先级队列：4
最多可用的VLAN数：64
VLAN ID数目：VID 1 ~ 4094
IGMP组：256
MAC地址表大小：8 K
封包缓冲区大小：1 Mbit（EDS-505A/508A），
接口 光纤接口：100BaseFX口（SC/ST接口）
RJ45端口：10/100BaseT（X）自侦测，全/半双工，和MDI/MDI-X自适应
控制口：RS-232（RJ45接口）
DIP开关：Turbo Ring，Master，Coupler，Reserve（仅EDS-505A/508A系列）
LED指示灯：PWR1，PWR2，FAULT，MSTR/HEAD，CPLR/TAIL，10/100M
报警输出：两路继电器输出，电流负载能力1 A @ 24 VDC
数字输入：两路数字输入，共地，电气隔离
• 状态 1：+13 ~ +30V
• 状态 0：-30 ~ +3V
• 最大输入电流：8mA

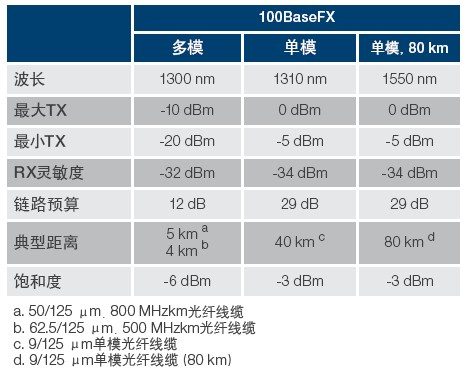

光纤

电源需求 输入电压：24 VDC（12 ~ 45 VDC），双冗余输入
输入电流：
EDS-505A：0.24 A @ 24 V
EDS-505A-MM/SS：0.35 A @ 24 V
EDS-508A：0.26A @ 24 V
EDS-508A-MM/SS：0.36 A @ 24 V
过载保护：提供
接口：2个可插拔的6针接线端子
反接保护：提供
机械特性 外壳：金属，IP30防护等级
尺寸：
EDS-505A/508A系列：80.2 x 135 x 105 mm（3.16 x 5.31 x 4.13 in）
重量：
EDS-505A/508A系列：1040g
安装方式：导轨、壁挂（可选套件）
工作环境 工作温度：
标准型号：0 ~ 60 °C（32 ~ 140 °F）
宽温型号：-40 ~ 75 °C（-40 ~ 167 °F）
存储温度：-40 ~ 85 °C（-40 ~ 185 °F）
相对湿度：5% ~ 95%（无凝露）
安规认证 Safety：UL 508，UL 60950-1，CSA C22.2 No. 60950-1，EN 60950-1
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）（EDS-505A/508A：Level 3; EDS-516A：Level 2），
EN 61000-4-3（RS）Level 3，EN 61000-4-4（EFT）Level 2，
EN 61000-4-5（Surge）Level 3，EN 61000-4-6（CS）Level 3，
EN 61000-4-8
Marine：DNV，GL
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均无故障时间）：
EDS-505A系列：352，000小时
EDS-508A系列：339，000小时
数据库：Telcordia（Bellcore），GB
保修 保修期：5年
