光纤到户的首选！世界上唯一USB口的
USB光纤收发器

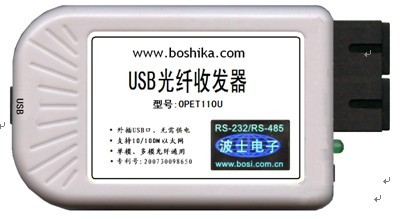

图1
产品外形图
一、用途
波仕电子创造了世界上唯一的USB光纤收发器、无需外接电源，是世界上最小的光纤收发器，支持单模和多模光纤通用。波仕电子的OPET110U的USB以太网光纤收发器可以将USB转换为符合IEEE802.3u以太网标准的100Base-FX光纤进行传输。波仕OPET110U不仅将传统的RJ-45口改为了USB口，而且颠覆了传统以太网光纤收发器的尺寸和外形，屏弃了传统的大方铁盒的外形，还创造了在单模和多模光纤中都可以传输的技术。
波仕OPET110U是最新一代光纤通信产品，直接从USB转换出一对光纤收发头进行远程传输。无需电源的特性使得OPET110U成为智能手机、平板、笔记本等移动设备直接扩展以太网光纤的唯一选择，也是光纤到桌面方案的最佳选择。OPET110U是光纤到户的首选！产品具有超小型的外形(74*23*47mm)、实现遵守以太网标准的光纤传输、只需要安装驱动程序、无须修改已有的软件。OPET110U可以成对使用、也可以与其他符合100Base-TX标准的以太网光口通信。OPTU110U1为单纤收发器，只用一根光纤收发，成对使用。由于采用光纤作为通信传输介质，具有隔离高电压、防电磁干扰、传输距离远等优点。
本产品受以下中国专利保护：ZL02284234《通过光纤传输USB信号的电路》，侵权必究！
二、硬件与软件安装
将OPET110U光纤收发器通过USB打印线外插到计算机USB口。OPET110U默认使用一对SC光纤接头(图1)、可转FC、ST头。OPET110U可以成对使用，也可以与波仕或者其它品牌的以太网光纤收发器使用。OPET110U1为OPET110U的单纤版本，外形及性能同OPET110U，但是只有1个光纤头，只用一根光纤收发，必须两个单纤收发器成对使用(T3R5与T5R3成对使用，图5)。
波仕微型USB光纤收发器使用时光纤发送头通过光纤接对方的光纤接收头。注意保持光纤转换器的光纤座、光纤头的清洁，如果不连接时请用相配套的橡皮塞子盖住。 OPET110U外接计算机的USB口，无需供电。产品功耗小于2W。光头的旁边带LED指示灯，分别指示USB口供电状态和光口通信状态(图2、图3)。产品接计算机时是绝对无需外接电源的，备用电源插座仅仅是当用于接智能手机、平板等手持设备时可能会用到，可以延长手机等的工作时间。
|
OPET110U |
USB光纤收发器 |
单模多模通用 |
双纤、专利技术 |
|
OPET110U1 |
USB光纤收发器 |
单模多模通用 |
单纤、专利技术 |
波仕电子配套提供各种长度单芯、双芯光纤以及ST、FC、SC接头。OPET110U需要安装驱动程序。OPET110U支持Windows 7/XP/Vista/CE、Linux/Android、MAC OSX等操作系统。
图2 光口以及通信状态指示灯 图3 电口(USB)插座
三、性能特点
OPET110U微型USB以太网光纤收发器为全双工/半双工模式自动适应。OPET110U的光纤头(默认SC头)为单模/多模自动适应，这是波仕电子独有的技术。
|
光纤接口 |
SC(可选ST、FC) |
|
电气
接口 |
USB口(B型座) |
|
传输介质 |
单模光纤或多模光纤 |
无需供电 |
|
适用光纤 |
9/125、50/125、62.5/125 um等 |
尺寸及重量 |
74*23*47mm 、80克 |
|
通信
方式 |
10/100M自适应、全双工半双工自适应 |
光纤
传输
距离 |
40Km(单模光纤) |
|
IEEE802.3u 100Base-FX |
2Km(多模光纤) |
|
光波长 |
1310nm(双纤) |
25Km(单纤双向) |
|
发 1310 nm收1550nm(T3R5单纤) |
工作温度 |
—10~+50℃ |
|
发1550 nm收1310nm(T5R3单纤) |
存储温度 |
—40~+70℃ |
四、典型应用
典型应用
1：图4为USB光纤收发器OPET110U的典型应用1的连接示意图。计算机A通过USB线连接到光纤收发器的USB口；另一台网络设备B配备有100Base-FX接口，它通过光纤连接到光纤收发器的光纤接口，即可实现光纤组网通信。网络设备B可以是以太网服务器、工作站、路由器、交换机、集线器等。
图4 双纤双向通信
典型应用2：在图5中，计算机A与计算机B都有USB口，通过两台OPET110U1(T5R3和T3R5)光纤收发器可实现计算机A与计算机B之间的单纤远距离组网通信。
图5 USB-USB光纤组网通信(单纤)
典型应用3：在图6中，计算机A有USB口，OPET110U与OPET100L光纤收发器配合可实现计算机USB信号的光纤延长，可以在远处外接USB设备。详见2012款波仕OPET-USB说明书。
图6 USB-USB光纤延长
