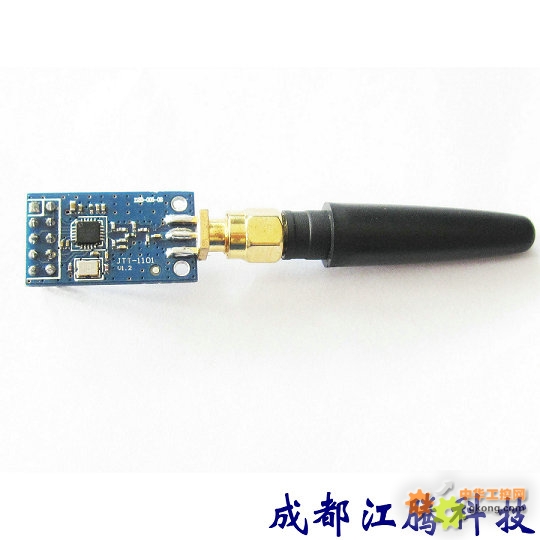

特点：
● 体积小巧 15mm X 26.5mm
● 采用高Q值0402封装的进口电感和电容，
● 10ppm的高精度贴片晶振
● 传输距离远，开阔地无干扰视距400米，（具体距离视环境而定）
● 支持 2-FSK、4-FSK、GFSK、MSK 以及 OOK，灵活的 ASK 波形整形
● 工作频段：300～348 MHz、387～464 MHz 和 779～928 MHz
● 高灵敏度（1.2 kBaud、433 MHz、1% 误包率条件下为 –112 dBm）
● 低电流消耗（1.2 kBaud、433 MHz 下 RX 中为 15 mA）
●所有支持频率下高达 +12dBm 的可编程输出功率
●0.6～500kBaud 的可编程数据速率
● 高效的 SPI 接口；利用一次“突发”数据传输便可对所有寄存器进行编程
● 64 字节发送/接收FIFO
● 快速的锁定频率合成器以及 90 μs 的建立时间使其适合于许多跳频系统
● 提供对数据包导向系统的灵活支持；同步字检测、地址校验、灵活的数据包长度以及自动 CRC 处理的片上支持
● 地址及CRC 检验功能及点对多点通信地址控制
● 数字 RSSI 输出
● 可编程信道滤波器带宽
● 可编程载波监听 (CS) 指示器
● 可编程前导质量指示器 (PQI)，用于随机噪声伪同步字检测增强保护
●支持发送前自动空闲信道评估 (CCA)（用于载波监听系统）
●支持每个数据包的链路质量指示 (LQI)
●可选数据自动白化和去白 (de-whitening)
● 标准2.54 DIP 间距接口，便于嵌入式应用
● 125 个可选工作频道，满足多点通信和跳频通信需要
● 1.8V～3.6V的宽工作电压
JTT-CC1101 模块工作条件
|
|
符号
|
参数（条件）
|
Min
|
Typ.
|
Max
|
单位
|
|
1
|
Vdd
|
模块供电电压
（直流）
|
1.8
|
3.3
|
3.6
|
V
|
|
2
|
所有引脚的电压
|
|
-0.3
|
3.3
|
VDD
+ 0.3
|
V
|
|
3
|
RF输入电平
|
|
|
|
+10
|
dBm
|
|
4
|
TEMP
|
工作温度
|
-20
|
|
+75
|
℃
|
JTT-CC1101模块电气规范 （Vdd = +3V，Vss = 0V，TA =25°C，RF =433M）
|
序号
|
符号
|
参数（条件）
|
Min
|
Typ.
|
Max
|
单位
|
备注
|
|
|
|
Idle Modes
|
|
|
|
|
|
|
1
|
|
数字部件稳压器关闭，保留寄存器值（SLEEP 状态）。所有 GDO 引脚编程为 0x2F（HW 至 0）
|
|
0.2
|
1
|
uA
|
|
|
2
|
|
数字部件稳压器关闭，保留寄存器值，低功耗 RC 振荡器运行（激活了 WOR 的SLEEP状态）
|
|
0.5
|
|
uA
|
|
|
3
|
|
数字部件稳压器关闭，保留寄存器值，XOSC运行（具有MCSM0.OSC_FORCE_ON 设置的
SLEEP 状态）
|
|
100
|
|
uA
|
|
|
4
|
|
数字部件稳压器开启，所有其他模块均处在断电模式（XOFF 状态）
|
|
165
|
|
uA
|
|
|
5
|
|
仅数字部件稳压器和晶体振荡器处于运行状态（IDLE 状态）
|
|
1.7
|
|
mA
|
|
|
6
|
|
仅频率合成器处于运行 (FSTXON) 状态。当从 IDLE 进入 RX 或 TX（包括校准状态）时，该电流消耗还代表其它中间状态
|
|
9
|
|
mA
|
|
|
|
|
Transmit
|
|
|
|
|
|
|
7
|
IVDD_TX-6
|
-6 dBm 功率输出时消耗电流
|
|
13.1
|
|
mA
|
|
|
8
|
IVDD_TX0
|
0 dBm 功率输出时消耗电流
|
|
16.0
|
|
mA
|
|
|
9
|
IVDD_TX10
|
10 dBm 功率输出时消耗电流
|
|
29.2
|
|
mA
|
|
|
|
|
Receive
|
|
|
|
|
|
|
10
|
IVDD_1.2K
|
接收模式，1.2 kBaud，低电流，输入高于灵敏度极限值
|
|
15
|
|
mA
|
|
|
11
|
IVDD_38.4K
|
接收模式，38.4 kBaud，低电流，输入高于灵敏度极限值
|
|
15
|
|
mA
|
|
|
12
|
IVDD_250
|
接收模式，250 kBaud，低电流，输入高于灵敏度极限值
|
|
15.7
|
|
mA
|
|
|
更多的参数，请参考TI官方公布的器件手册
|
