特点：

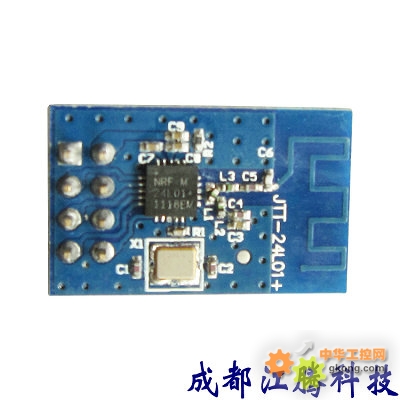

● 内置 2.4Ghz 天线，体积小巧 15mm X 24mm
● 传输距离远，开阔地无干扰视距100米，（具体距离视环境而定）
● 真正的GFSK 单收发芯片
● 2.4Ghz 全球开放 ISM 频段免许可证使用
● 内置链路层
● 增强型ShockBurstTM
● 自动应答及自动重发功能
● 地址及CRC 检验功能及点对多点通信地址控制
●最高工作速率2Mbps，高效 GFSK 调制，抗干扰能力强，特别适合工业控制场合，可以传输音频、视频
●标准 DIP 间距接口，便于嵌入式应用
● SPI 接口数据速率0~10Mbps
● 125 个可选工作频道，满足多点通信和跳频通信需要
● 支持无线唤醒，很短的频道切换时间可用于跳频
● 可接受5V 电平的输入
● 采用10PPM的高精度晶振
● 采用高Q值0402封装的电感和电容
● 工作电压1.9~3.6V，推荐3.6V,但是不能超过3.6V.可以把电压尽可能靠近3.6V但是不超过3.6V
JTT-24L01+ 模块工作条件
|
|
符号
|
参数（条件）
|
Min
|
Typ.
|
Max
|
单位
|
备注
|
|
1
|
Vdd
|
模块供电电压（直流）
|
1.9
|
3.0
|
3.6
|
V
|
|
|
2
|
Vdd_2
|
当信号电平大于3.6V时供电电压
|
2.7
|
3.0
|
3.3
|
V
|
|
|
3
|
TEMP
|
工作温度
|
-40
|
+27
|
+85
|
°C
|
|
JTT-24L01+模块电气规范 （Vdd = +3V，Vss = 0V ， TA = -40 to +85°C）
|
序号
|
符号
|
参数（条件）
|
Min
|
Typ.
|
Max
|
单位
|
备注
|
|
|
|
Idle Modes
|
|
|
|
|
|
|
1
|
IVDD_PD
|
掉电模式耗电电流
|
|
900
|
|
nA
|
|
|
2
|
IVDD_ST1
|
Standby-I 模式消耗电流
|
|
26
|
|
uA
|
|
|
3
|
IVDD_ST2
|
Standby-II 模式消耗电流
|
|
320
|
|
uA
|
|
|
4
|
IVDD_SU
|
当晶体起振后1.5mS内平均电流
|
|
400
|
|
uA
|
|
|
|
|
Transmit
|
|
|
|
|
|
|
5
|
IVDD_TX0
|
0 dBm 功率输出是消耗电流
|
|
11.3
|
|
mA
|
|
|
6
|
IVDD_TX6
|
-6 dBm 功率输出是消耗电流
|
|
9.0
|
|
mA
|
|
|
7
|
IVDD_TX12
|
-12 dBm 功率输出是消耗电流
|
|
7.5
|
|
mA
|
|
|
8
|
IVDD_TX16
|
-16 dBm 功率输出是消耗电流
|
|
7.0
|
|
mA
|
|
|
9
|
IVDD_AVG
|
-6 dBm 功率输出，ShockBurst模式
|
|
0.12
|
|
mA
|
|
|
10
|
IVDD_TXS
|
发射设定时平均消耗电流
|
|
8.0
|
|
mA
|
|
|
|
|
Receive
|
|
|
|
|
|
|
11
|
IVDD_2M
|
2Mbps时的消耗电流
|
|
13.5
|
|
mA
|
|
|
12
|
IVDD_1M
|
1Mbps时的消耗电流
|
|
13.1
|
|
mA
|
|
|
13
|
IVDD_250
|
250Kbps时的消耗电流
|
|
12.6
|
|
mA
|
|
|
14
|
IVDD_RXS
|
接收设定时平均消耗电流
|
|
8.9
|
|
mA
|
|
更多的参数，请参考Nordic官方公布的器件手册。
